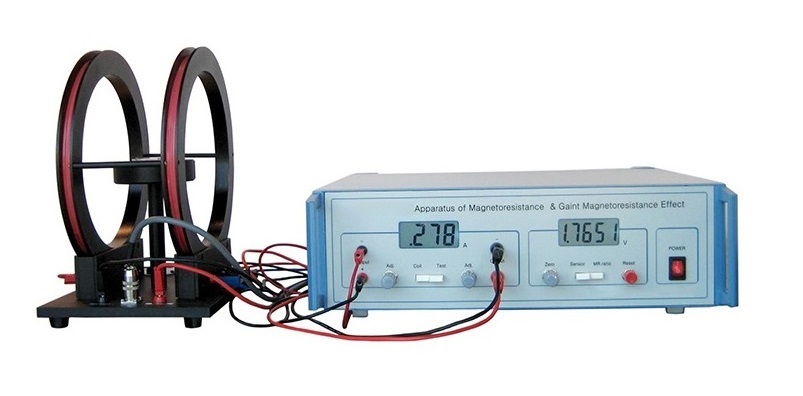

Лабораторный стенд LADP-8 Исследование магнетосопротивления и гигантского эффекта магнетосопротивления

Эксперименты:

1. Изучить эффекты магнетосопротивления и измерить магнетосопротивление rb трех различных материалов.
2. Постройте график зависимости rb/r₀ от b и найдите максимальное значение относительного изменения сопротивления (rb − r₀)/r₀
3. Изучите, как калибровать магниторезистивные датчики и рассчитайте чувствительность трех магниторезистивных датчиков.
4. Измерьте выходное напряжение и ток трех магниторезистивных датчиков.
5. Постройте петлю магнитного гистерезиса спин-вентильного гигантского магнетосопротивления.

Описание:
1) Многослойный датчик гигантского магнетосопротивления
2) Спин-вентильный датчик гигантского магнетосопротивления
3) Датчик анизотропного магнетосопротивления
4) Катушки Гельмгольца
5) Источник постоянного тока для катушек Гельмгольца
6) Измерительный источник постоянного тока

Технические характеристики:

1) Линейный диапазон: 0,15 ~ 1,05 мТл. Чувствительность: 30,0 ~ 42,0 мВ/В/мТл
2) Линейный диапазон: -0,81 ~ 0,87 мТл. Чувствительность: 13,0 ~ 16,0 мВ/В/мТл
3) Линейный диапазон: -0,6 ~ 0,6 мТл. Чувствительность: 8,0 ~ 12,0 мВ/В/мТл
4) Количество витков: 200 на катушку. Радиус: 100 мм
5) Регулируемый: 0 – 1,2 А
6) Регулируемый: 0 – 5 А

Лабораторный стенд поставляется в упаковочных кейсах с ложементом, методическим описанием, комплектом крепёжных элементов, набором для чистки оптики и инструментами.
