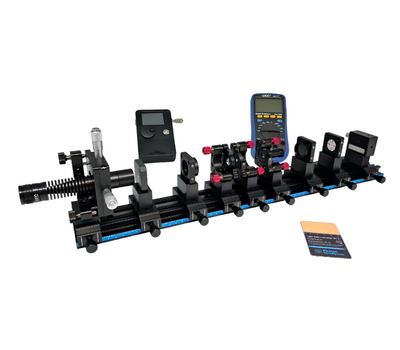

Лабораторный стенд LF-1003 Твердотельный лазер на кристалле Y3Al5O12:Nd

Лабораторный стенд LF-1003 дает возможность изучить:

· четырехуровневую схему лазера;

· основы сборки и юстировки лазеров;

· полупроводниковую накачку;

· визуализацию инфракрасного излучения;

· порог лазерной генерации и КПД;

· свойства и стабильность резонатора;

· критерии устойчивости оптического резонатора.

Кристаллы Y₃Al₅O₁₂:Nd обладают уникальным сочетанием спектрально-люминесцентных, механических и тепловых свойств, что делает их привлекательным материалом в качестве активной среды твердотельных лазеров. В соответствии с этим, одним из наиболее распространенных коммерческих твердотельных лазеров, который широко применяется в промышленных технологиях, медицине, при проведении научных исследований, является лазер на кристалле иттрий-алюминиевого граната Y₃Al₅O₁₂, активированного ионами Nd³⁺. При выполнении лабораторной работы студенты изучают конструктивное исполнение твердотельного лазера, получают навыки сборки и юстировки твердотельных лазеров, измерений основных характеристик лазера: выходной мощности и длины волны лазерного излучения, а также определения пороговой энергии лазерной генерации и дифференциального КПД лазера.

КОМПЛЕКТАЦИЯ

Лабораторный стенд поставляется в упаковочных кейсах с ложементом, методическим описанием, комплектом крепёжных

элементов, набором для чистки оптики и инструментами.

 Некоторые упражнения, которые позволяет выполнять стенд LF-1003:

· Изучение методики сборки и юстировки твердотельного лазера с диодной накачкой на кристалле YAG:Nd:

· Наблюдение пичкового режима лазерной генерации на кристалле YAG:Nd:

· Измерение зависимости выходной мощности YAG:Nd лазера от температуры (длины волны) диодного лазера накачки:

· Определение дифференциального и полного кпд лазерной генерации (при наличии в комплектации набора выходных зеркал и измерителя мощности):

· Проверка выполнения критерия устойчивости резонатора:

· Сборка YAG:Nd лазера на основе различных конфигурация оптического резонатора (при наличии в комплектации расширенного набора зеркал):

· Наблюдение различных типов мод оптического резонатора:

· Измерение длины волны лазера на кристалле YAG:Nd (при наличии в комплектации спектрометра):

· Измерение зависимости выходной мощности диодного лазера накачки от температуры (при наличии в комплектации измерителя мощности):

· Измерение зависимости длины волны диодного лазера от температуры (при наличии в комплектации спектрометра):

· Измерение зависимости длины волны диодного лазера от тока инжекции (при наличии в комплектации спектрометра):

· Определение контура спектра поглощения, соответствующего переходу ⁴I_9/2→⁴F_5/2 ионов Nd³⁺ в кристалле Y₃Al₅O₁₂:Nd:

· Определение времени жизни верхнего лазерного уровня ⁴F_3/2 ионов Nd³⁺ в кристалле Y₃Al₅O₁₂:Nd:
