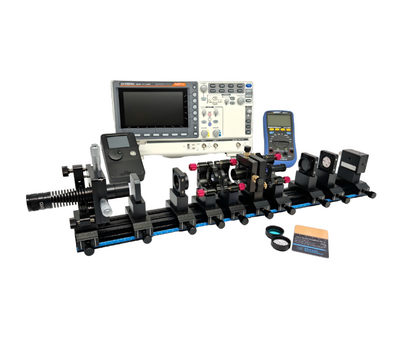

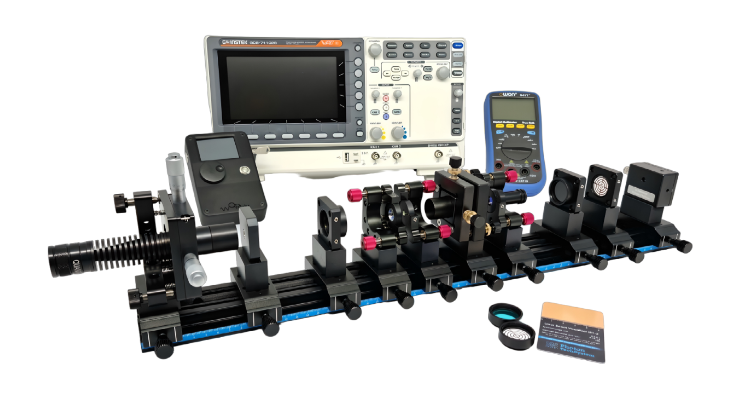

Лабораторный стенд LF-1008 Генерация второй гармоники лазера на кристалле Y3Al5O12:Nd

Лабораторный стенд LF-1008 позволяет наглядно изучить:

· вторую гармонику;

· непрерывную лазерную генерацию;

· нелинейное преобразование излучения;

· полупроводниковую накачку.

Нелинейные оптические среды широко используются для генерация второй оп­тической гармоники лазерного излучения, позволяя получить лазерное излучение с длинной волны в два раза меньше исходной. Данные лазеры широко применяются в медицине и научных исследованиях.
При работе с учебным комплексом обучающиеся осуществляют сборку макета непрерывного твердотельного лазера с диодной накачкой на кристалле Y₃Al₅O₁₂:Nd работающего в режиме генерации второй оптической гармоники. В лазере происходит внутрирезонаторное преобразование излучения с длиной волны λ = 1064 нм в из­лучение с λ = 532 нм. В качестве нелинейного преобразователя используется кристалл KTiOPO₄ (КТР).

КОМПЛЕКТАЦИЯ

 Лабораторный стенд поставляется в упаковочных кейсах с ложементом, методическим описанием, комплектом крепёжных элементов, набором для чистки оптики и инструментами.

Некоторые упражнения, которые позволяет выполнять стенд LF-1008:

· Изучение методики сборки и юстировки твердотельного лазера с диодной накачкой на кристалле YAG:Nd, работающего в режиме генерации второй гармоники:

· Исследование зависимости интенсивности излучения лазерной генерации на длине волны 532 нм от интенсивности излучения лазерной генерации на длине волны 1064 нм:

· Регистрация спектра лазерного излучения YAG:Nd лазера работающего в режиме генерации второй гармоники (при наличии в комплектации спектрометра)

· Наблюдение пичкового режима лазерной генерации на кристалле YAG:Nd:

· Измерение зависимости выходной мощности YAG:Nd лазера от температуры (длины волны) диодного лазера накачки:

· Определение дифференциального и полного кпд лазерной генерации (при наличии в комплектации набора выходных зеркал и измерителя мощности):

· Проверка выполнения критерия устойчивости резонатора:

· Сборка YAG:Nd лазера на основе различных конфигурация оптического резонатора (при наличии в комплектации расширенного набора зеркал):

· Наблюдение различных типов мод оптического резонатора:

· Измерение длины волны лазера на кристалле YAG:Nd (при наличии в комплектации спектрометра):

· Измерение зависимости выходной мощности диодного лазера накачки от температуры (при наличии в комплектации измерителя мощности):

· Измерение зависимости длины волны диодного лазера от температуры (при наличии в комплектации спектрометра):

· Измерение зависимости длины волны диодного лазера от тока инжекции (при наличии в комплектации спектрометра):

· Определение контура спектра поглощения, соответствующего переходу ⁴I_9/2→⁴F_5/2 ионов Nd³⁺ в кристалле Y₃Al₅O₁₂:Nd:

· Определение времени жизни верхнего лазерного уровня ⁴F_3/2 ионов Nd³⁺ в кристалле Y₃Al₅O₁₂:Nd:
