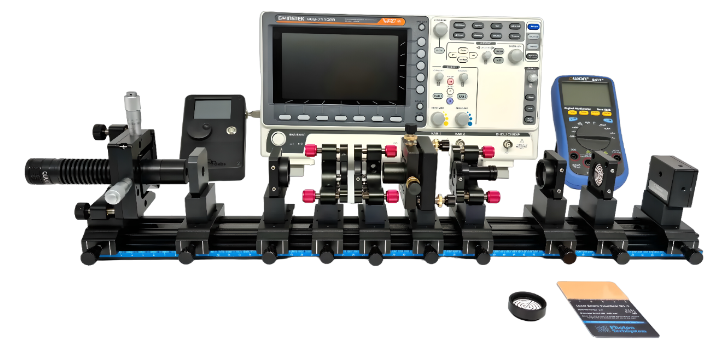

Лабораторный стенд LF-1007 Импульсный твердотельный лазер на кристалле Y3Al5O12:Nd с пассивной модуляцией добротности
Лабораторный стенд LF-1007 дает возможность изучить:
· импульсную лазерную генерацию;
· пассивную модуляцию добротности;
· насыщающийся поглотитель;
· основы сборки и юстировки импульсных лазеров;
· полупроводниковую накачку;
· визуализацию инфракрасного излучения.
Пассивная модуляция добротности с помощью насыщающегося поглотителя является простым методом модуляции добротности, который позволяет получить лазерное излучение с короткими импульсами. При работе с учебным комплексом обучающиеся осуществляют сборку макета импульсного твердотельного лазера на кристалле Y3Al5O12:Nd работающего в режиме пассивной модуляции добротности. В качестве модулятора используется насыщающийся поглотитель на основе кристалла Y3Al5O12:Cr.
КОМПЛЕКТАЦИЯ
| № п/п | Наименование | Количество, шт. |
| 1 | Лазерный диодный модуль в держателе (P=1 Вт, λ=808 нм) | 1 |
| 2 | Терминал управления диодным лазером | 1 |
| 3 | Фотодетектор в держателе | 1 |
| 4 | Осциллограф цифровой 100 МГц | |
| 5 | Оптический рельс | 1 |
| 6 | Комплект оптических элементов для формирования геометрии лазерного луча | 1 комп. |
| 7 | Активный элемент из кристалла Y3Al5O12:Nd в держателе | 1 |
| 8 | Насыщающийся поглотитель из кристалла Cr4+ в держателе | 1 |
| 9 | Входное плоское зеркало резонатора в держателе | 1 |
| 10 | Выходное сферическое зеркало резонатора в держателе | 1 |
| 11 | Оптический светофильтр в держателе | 1 |
| 12 | Ослабляющий светофильтр в держателе | 1 |
| 13 | Юстировочный диодный лазер в держателе | 1 |
| 14 | Диафрагма для настройки лазера в держателе | 2 |
| 15 | Визуализатор лазерного излучения | 1 |
Лабораторный стенд поставляется в упаковочных кейсах с ложементом, методическим описанием, комплектом крепёжных элементов, набором для чистки оптики и инструментами.
Некоторые упражнения, которые позволяет выполнять стенд LF-1007:
· Изучение методики сборки и юстировки твердотельного лазера с диодной накачкой на кристалле YAG:Nd работающего в непрерывном режиме и режиме пассивной модуляции добротности (насыщающийся поглотитель):
· Измерение длительности и частоты следования лазерного импульса:
· Исследование зависимости частоты следования лазерных импульсов от мощности накачки:
· «Активное» управление импульсным режимом работы YAG:Nd лазера с насыщающимся поглотителем:
· Наблюдение пичкового режима лазерной генерации на кристалле YAG:Nd:
· Измерение зависимости выходной мощности YAG:Nd лазера от температуры (длины волны) диодного лазера накачки:
· Определение дифференциального и полного кпд лазерной генерации (при наличии в комплектации набора выходных зеркал и измерителя мощности):
· Проверка выполнения критерия устойчивости резонатора:
· Сборка YAG:Nd лазера на основе различных конфигурация оптического резонатора (при наличии в комплектации расширенного набора зеркал):
· Наблюдение различных типов мод оптического резонатора:
· Измерение длины волны лазера на кристалле YAG:Nd (при наличии в комплектации спектрометра):
· Измерение зависимости выходной мощности диодного лазера накачки от температуры (при наличии в комплектации измерителя мощности):
· Измерение зависимости длины волны диодного лазера от температуры (при наличии в комплектации спектрометра):
· Измерение зависимости длины волны диодного лазера от тока инжекции (при наличии в комплектации спектрометра):
· Определение контура спектра поглощения, соответствующего переходу 4I9/2→4F5/2 ионов Nd3+ в кристалле Y3Al5O12:Nd:
· Определение времени жизни верхнего лазерного уровня 4F3/2 ионов Nd3+ в кристалле Y3Al5O12:Nd:
