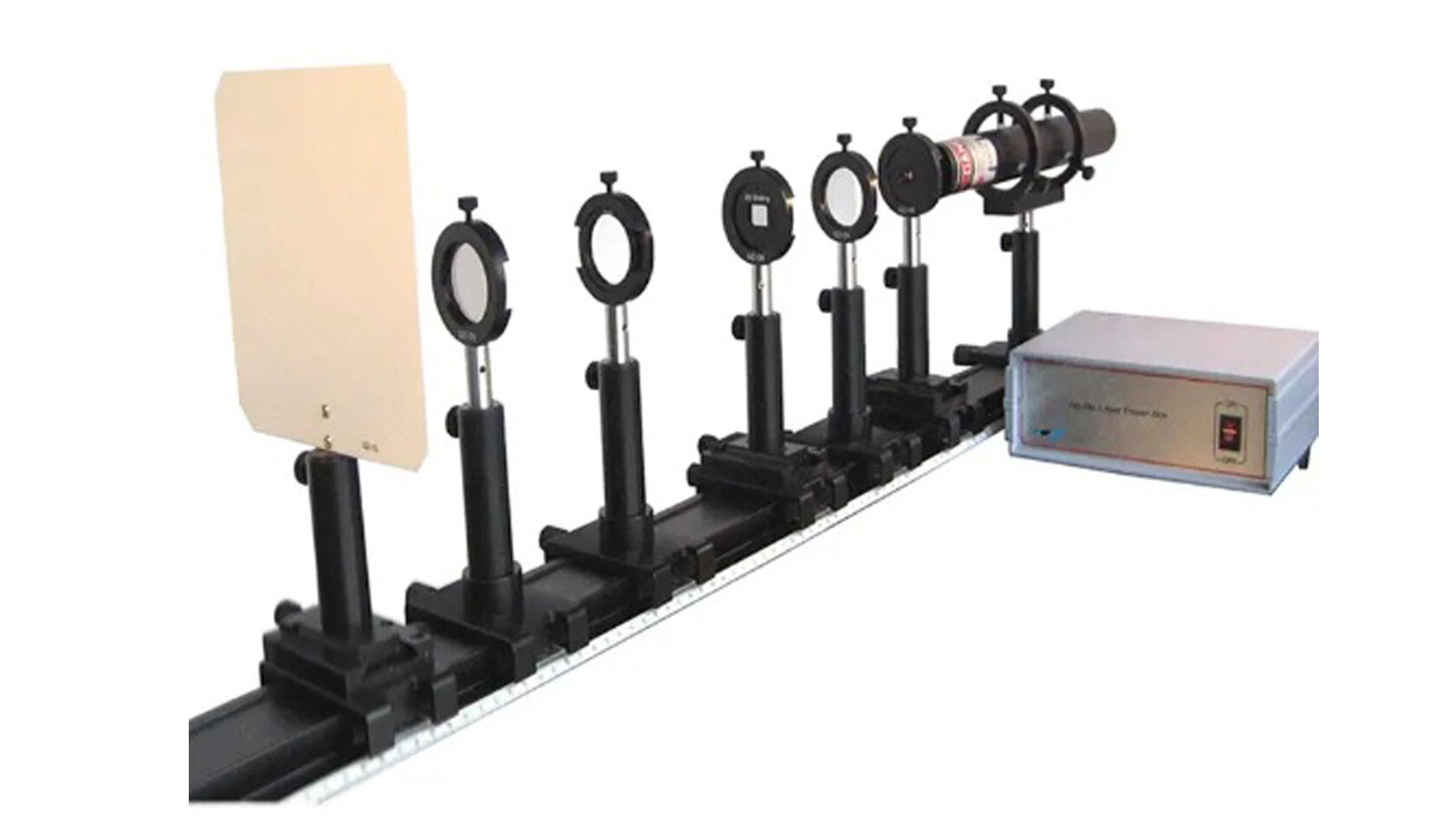

Лабораторный стенд LCP-13 Эксперимент по дифференцированию оптического изображения

Оптическое дифференцирование — это не только важная операция на стыке оптики и математики, но и эффективный метод выделения информации при оптической обработке изображений. Оно позволяет извлекать и подчёркивать контуры и детали слабо контрастных изображений, тем самым повышая их разрешающую способность и уровень распознавания. Одна из ключевых характеристик изображения — его форма и контур. В большинстве случаев при распознавании изображения достаточно выделить именно контур.

В данном эксперименте рассматривается использование метода оптической корреляции для пространственного дифференцирования изображения, что позволяет визуализировать его контурные границы. Этот вид обработки изображений, в сочетании с проекционными устройствами прямой проекции, может применяться для выполнения дифференциальной коррекции изображений и графических материалов.

Эксперименты:
1. Изучить принцип дифференцирования оптического изображения.
2. Углубить понимание оптической фильтрации в преобразовании Фурье.
3. Ознакомиться с устройством и принципом действия 4f оптической системы.

КОМПЛЕКТАЦИЯ

В составе:
1) Полупроводниковый лазер (P= 5.0 мВт, λ=650 нм), 1 шт.
2) Расширитель пучка (фокусное расстояние f = 4.5 мм), 1 шт.
3) Оптический рельс (L = 1 м), 1 шт.
4) Оптическая каретка, 7 шт.
5) Комбинированная решетки (100 и 102 линий/мм), 1 шт.
6) Держатель пластин, 1 шт.
7) Линза (фокусное расстояние f = 150 мм), 3 шт.
8) Держатель линз, 4 шт.
9) Белый экран, 1 шт.
10) Держатель лазера, 1 шт.
11) Двухосевой регулируемый держатель, 1 шт.
12) Экран с малым отверстием, 1 шт.
Лабораторный стенд поставляется в упаковочных кейсах с ложементом, методическим описанием, комплектом крепёжных элементов, набором для чистки оптики и инструментами.
