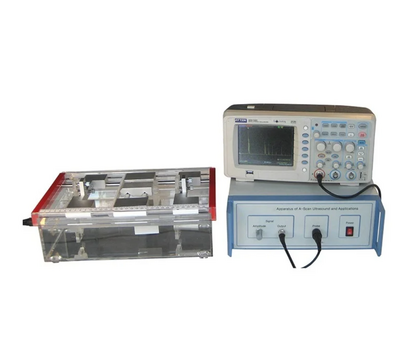

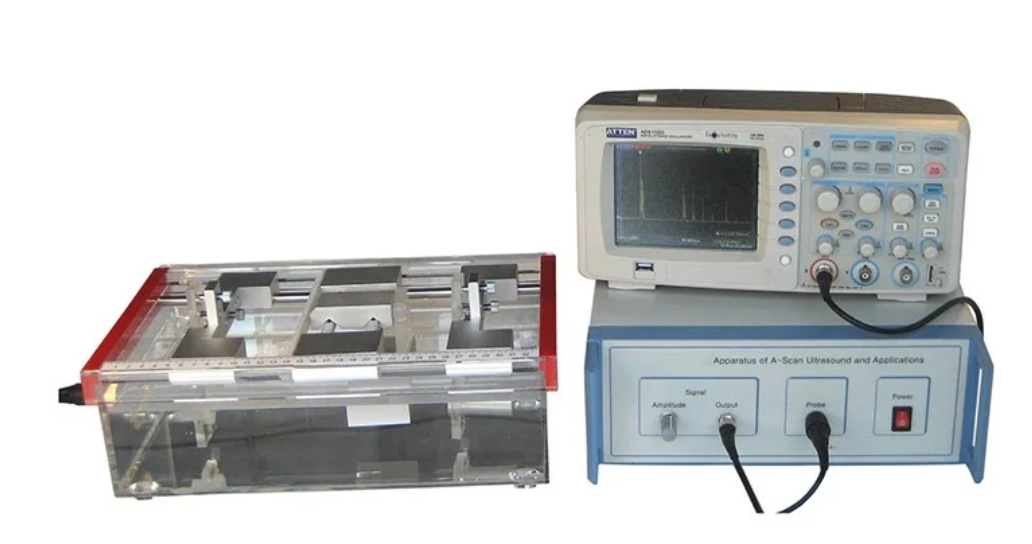

Лабораторный стенд LADP-9 Исследование А-сканирования

Данный прибор представляет собой устройство неразрушающего контроля, основанное на отражении ультразвуковых импульсов. Он может использоваться не только как медицинский аппарат ультразвуковой диагностики, но и как промышленный ультразвуковой дефектоскоп.

Эксперименты:
1. Измерение скорости звука в воде или толщины водного слоя.
2. Имитационное измерение толщины человеческого органа.
3. Определение разрешающей способности прибора.
4. Измерение толщины твердого тела и обнаружение внутренних дефектов в исследуемом образце.

Описание:
1) Импульсное напряжение
2) Длительность выходного импульса
3) Зона нечувствительности (слепая зона)
4) Глубина обнаружения
5) Ультразвуковой преобразователь
6) Цилиндрические образцы
7) Блок для проверки разрешающей способности
8) Образец для обнаружения дефектов

Технические характеристики:

1) 450 В
2) < 5 мкс
3) < 0,5 см
4) < 100 см в воде
5) совмещенный излучатель/приемник, частота 2,5 МГц
6) алюминиевый сплав, стекло «крон» и пластик

Лабораторный стенд поставляется в упаковочных кейсах с ложементом, методическим описанием, комплектом крепёжных элементов, набором для чистки оптики и инструментами.
