Катушка со скользящим контактом КСК 1 Менделеевец - устройство для измерения сопротивления, предназначено для проведения электрометрических и геофизических измерений. Используется в качестве удлинителя при последовательных измерениях без перекручивания провода.
Корпус катушки индуктивности со скользящим контактом выполнен из диэлектрического пластика. Вращение барабана катушки относительно основания осуществляется за счет двух подшипников качения. Контакт входной клеммы с намотанным проводом осуществляется посредством скользящего контакта, состоящего из графитовой щетки и медного вала-контакта.
С целью уменьшения инерционности при работе и обеспечения возможности блокировки от разматывания провода при транспортировке катушка оснащается тормозным механизмом. Для удобства переноски катушка может комплектоваться анатомической заплечной станиной. Анатомическая заплечная станина может быть выполнена в двух модификациях: обычная (СТ-1, рис.1а), предназначенная только для переноски катушки КСК-1 или универсальная (СТ-2M, рис. 1б), предназначенная для совместного использования как с катушкой КСК-1, так и с катушкой с одноразовым эмаль-проводом.

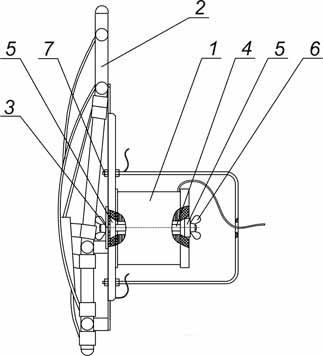

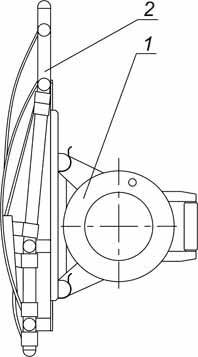

1а 1. катушка со скользящим контактом КСК-1 «Менделеевец»; 2. анатомическая заплечная станина СТ-1 | 1б 1. катушка с одноразовым эмаль-проводом; 2. анатомическая заплечная станина СТ-2M; 3. шайба; 4. стержень; 5. втулки; 6. гайка «барашек»; 7. гайка. |
Катушка может комплектоваться следующими видами геофизических проводов: ГУСП-141, ГУСП-142.

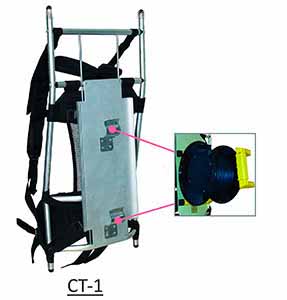

Анатомическая заплечная станина обычная | Анатомическая заплечная станина универсальная |
Технические характеристики
1. | Тип контакта | скользящий с графитовыми щетками | |
2. | Переходное сопротивление контакта, Ом, не более | 0,1 | |
3. | Тип провода* | ГУСП-141 | ГУСП-142 |
4. | Максимальная длина провода, м* | 1000 | 1000 |
5. | Сопротивление провода на 1000 м длины, Ом, не более | 272 | 165 |
6. | Вес катушки в сборе с проводом и заплечной станиной, кг, не более | 7,7 | 7,8 |
7. | Вес провода, кг, не более | 3,4 | 3,5 |
8. | Вес катушки без провода, кг, не более | 2,3 | |
9. | Вес заплечной станины, кг, не более | 2,0 | |
10. | Габаритные размеры катушки (ширина х высота х глубина), мм, не более | 310 х 370 х 230 | |
11. | Габаритные размеры станины (длина х ширина х высота), мм, не более | 370 х 155 х 850 | |
12. | Срок службы, лет, не менее | 2 |
*Тип и длина измерительного провода определяются требованиями заказчика
Комплект поставки катушки КСК:
- катушка со скользящим контактом КСК-1 «Менделеевец», шт. - 1;
- провод ГУСП-141 / ГУСП-142*, м - по заказу;
- анатомическая заплечная станина, шт.** - по заказу;
- руководство по эксплуатации, шт. - 1.
*Тип и длина измерительного провода определяются требованиями заказчика
** Тип анатомической заплечной станины определяется требованиями заказчика
