Мобильная высоковольтная испытательная установка ВИУ-100/70М предназначена для проверки электрической прочности изоляции твердых диэлектриков с низкой и средней электрической емкостью (силовых кабелей, распределительных устройств, шинопроводов, изоляторов и т.п.) напряжением постоянного тока (DC) до 70/100 кВ и высоковольтных испытаний других объектов напряжением переменного тока (AC) до 100 кВ промышленной частоты (f = 50 Гц).

Преимущества:

• Режим испытания напряжением постоянного (DC) и переменного (AC) тока.
• Высокая мощность.
• Мобильное исполнение.
• Элегазовая (SF6) изоляция трансформатора.
• Безопасность – раздельная компоновка.
• Системы защиты от превышения напряжения и тока.

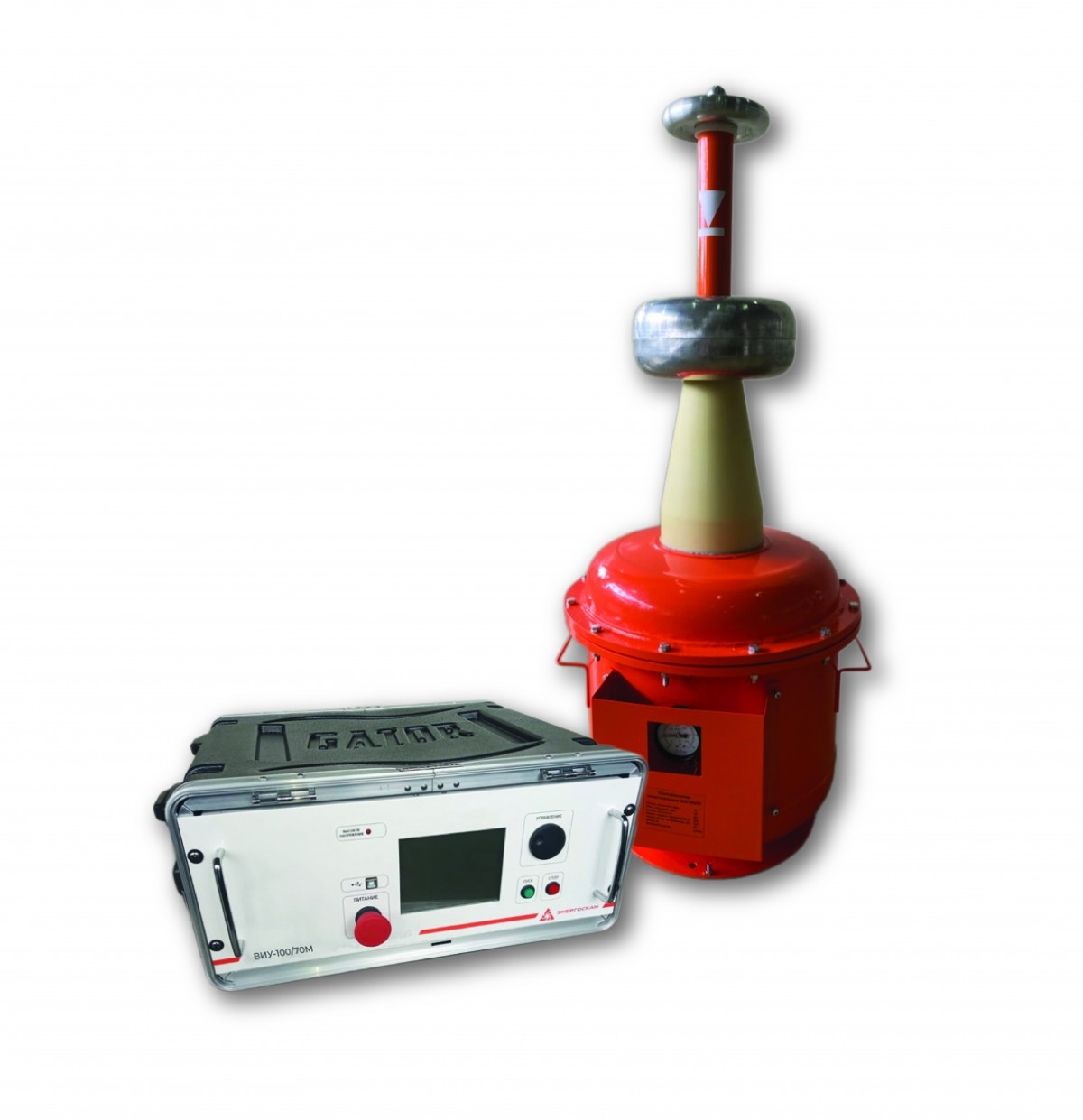

Установка состоит из двух отдельных мобильных модулей – блока управления и высоковольтного блока. Блок управления выполнен в пластиковом противоударном кейсе и служит для контроля высоковольтного блока. Высоковольтный блок представляет собой однофазный повышающий трансформатор с элегазовой (SF6) изоляцией.

Элегазовая изоляция трансформатора позволила сделать высоковольтный блок более легким и мобильным. Для удобства транспортировки система устанавливается на тележку с большими резиновыми колесами. Также на тележку крепятся кабели, выпрямитель и делитель напряжения. Приборы снабжены всесторонней системой защиты – от перегрева, падения давления газа, превышения тока и напряжения.

Технические характеристики

Комплект поставки ВИУ-100/70М:

• Высоковольтный трансформатор 100кВ
• Блок управления в кейсе
• Регулятор напряжения
• Выпрямительный диод
• Делитель напряжения
• Соединительные кабели и провода
• Датчик тока
• Комплект документации
• Транспортировочная тележка
