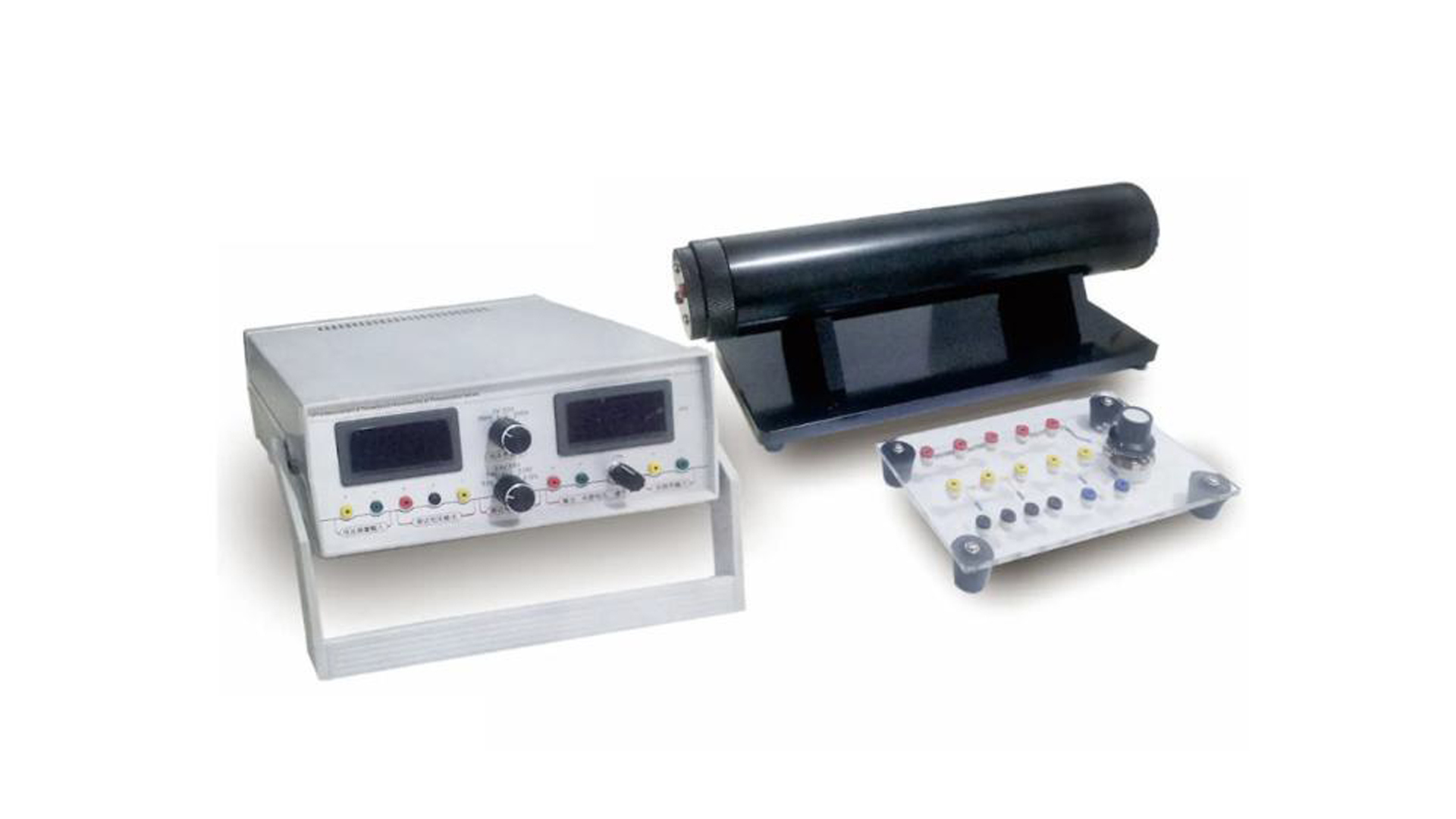

Лабораторный стенд LPT-6 Измерение фотоэлектрических характеристик светочувствительных датчиков

Высокоточная система измерения фотоэлектрических характеристик светочувствительных датчиков в экономичном исполнении — позволяет получить тот же образовательный эффект при меньших затратах.

Эксперименты:
1. Изучение основных характеристик фоторезисторов, кремниевых фотоэлементов, фотодиодов и фототранзисторов: измерение их вольт-амперных характеристик и световых характеристик.
2. Создание фоточувствительных переключателей на основе светочувствительных компонентов.

КОМПЛЕКТАЦИЯ

1. Напряжение питания: 220 В ± 10%, 50 Гц ± 5%, потребляемая мощность < 50 Вт
2. Источник постоянного тока: ±2 В, ±4 В, ±6 В, ±8 В, ±10 В, ±12 В (6 фиксированных уровней), выходной ток не более 0.3 А; регулируемый источник: 0–24 В, выходной ток ≤ 1 А
3. Источник света: лампа накаливания, освещённость от 0 до ~300 лк, плавно регулируется изменением напряжения питания
4. Вольтметр: цифровой,

• диапазоны: 0-200 мВ, 0-2 В, 0-20 В
• разрешение: 0.1 мВ, 1 мВ, 10 мВ

 5. Закрытый оптический путь: длина около 200 мм

Лабораторный стенд поставляется в упаковочных кейсах с ложементом, методическим описанием, комплектом крепёжных элементов, набором для чистки оптики и инструментами.
