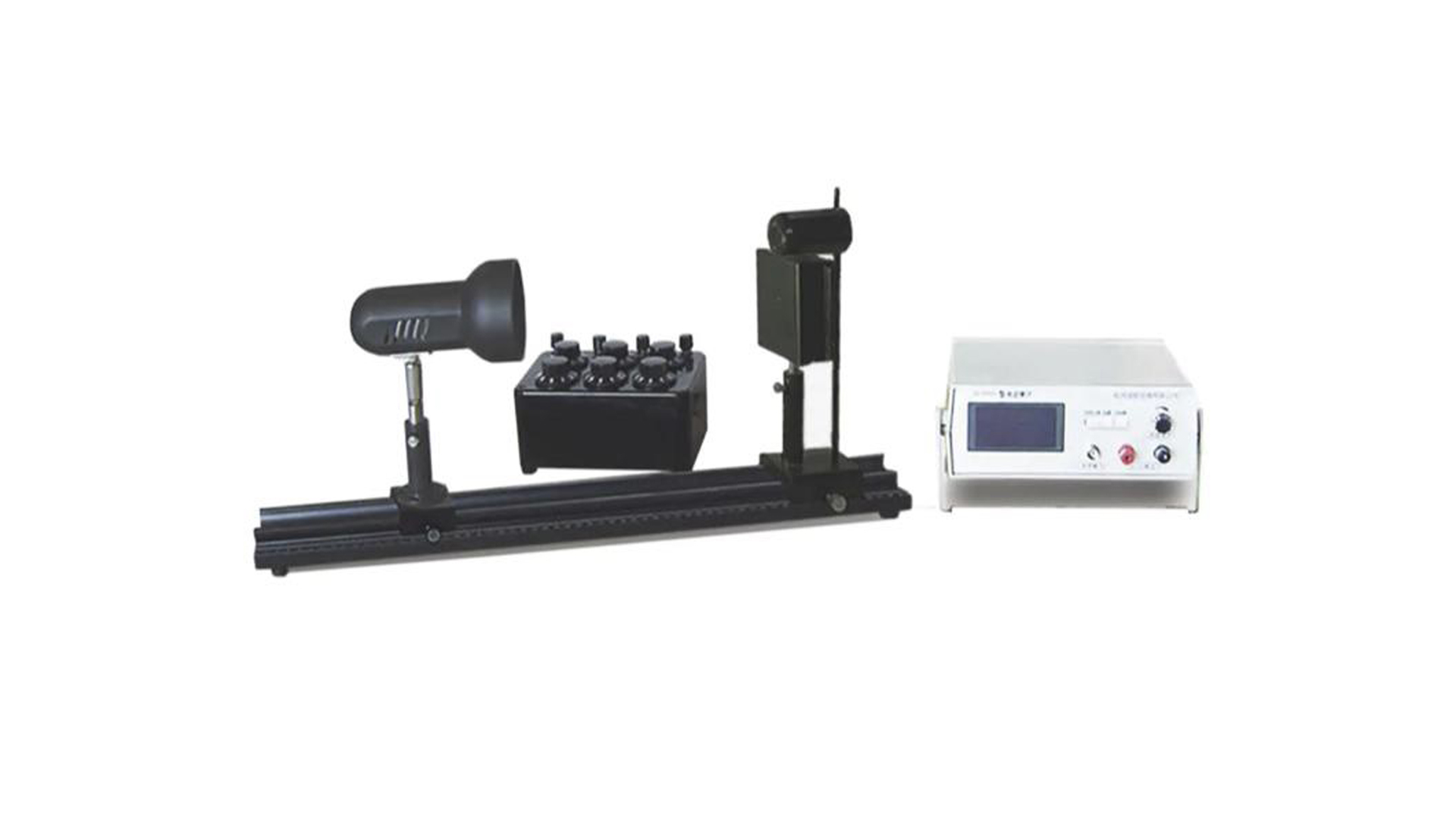

Лабораторный стенд LPT-5 Экспериментальная установка для исследования характеристик фотоэлемента

Лабораторная работа посвящена изучению характеристик фотоэлемента с помощью специальной экспериментальной установки. Целью работы является получение вольт-амперной характеристики фотоэлемента при различных уровнях освещённости, а также определение его чувствительности и рабочих параметров. В ходе эксперимента измеряются фототок и напряжение, создаются графики зависимости тока от напряжения, анализируется влияние светового потока на поведение фотоэлемента. Полученные данные позволяют лучше понять принципы работы оптоэлектронных приборов и их применение в современных технологиях.

Эксперименты:
1. Измерение вольт-амперной характеристики солнечного элемента при прямом смещении в условиях отсутствия освещения.
2. При наличии освещения — измерение выходных характеристик одиночного солнечного элемента: определение тока короткого замыкания, напряжения холостого хода, максимальной выходной мощности и коэффициента заполнения.
3. Фотоэлектрический эффект:
A. Измерение зависимости тока короткого замыкания от выходной мощности и построение соответствующего графика.
B. Измерение зависимости напряжения холостого хода от выходной мощности и построение соответствующего графика.

КОМПЛЕКТАЦИЯ

1) Оптический держатель: длина 600 мм, 2 шт.
2) Солнечные элементы в корпусе с подключёнными выводами.
3) Цифровой мультиметр, 2 шт.
4) Сопротивление, 1 шт.
5) Измеритель оптической мощности, 1 шт.
6) Регулируемый источник постоянного напряжения, 1 шт.
7) Регулируемый по положению источник белого света (прожекторного типа) мощностью 60 Вт, 1 шт.
Лабораторный стенд поставляется в упаковочных кейсах с ложементом, методическим описанием, комплектом крепёжных элементов, набором для чистки оптики и инструментами.
