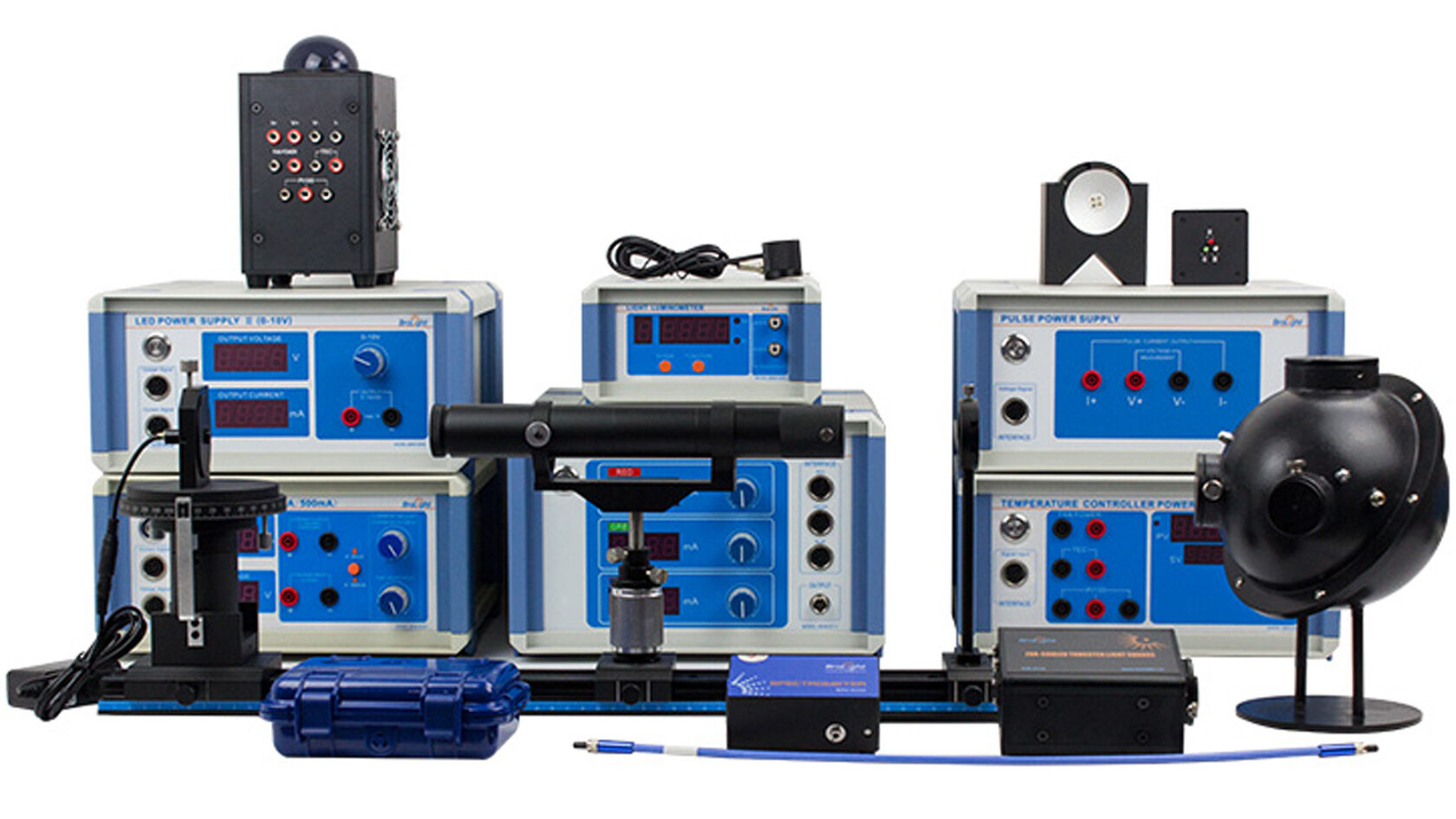

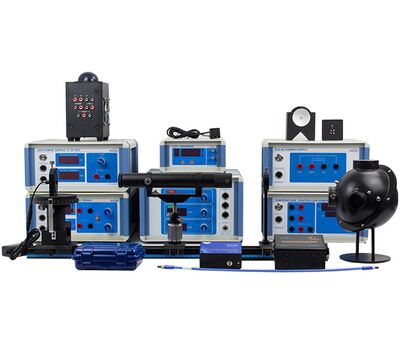

Лабораторный стенд BEX-8202A Прибор для комплексного измерения характеристик светодиодов (расширенная версия)

Компоненты, используемые в этом экспериментальном устройстве — такие как стабилизированный источник питания, источник постоянного тока, люксметр, интегрирующая сфера, спектрометр и термостабилизированная камера — разработаны совместно с профессиональными компаниями, специализирующимися на измерениях параметров светодиодов. Устройство обеспечивает высокий уровень функциональности, точности и надёжности, соответствуя при этом образовательным целям.

Экспериментальная система охватывает оптические, электрические, цветовые и тепловые характеристики светодиодов, обладает модульной структурой с чётким разделением функций, соответствует образовательным стандартам, имеет продуманное программное обеспечение и основана на международных профессиональных методиках измерений. Простота управления способствует лучшему усвоению теоретических знаний.

КОМПЛЕКТАЦИЯ

1) Источник питания для светодиодов I (источник постоянного тока) — вход 110В/220В, выход 0 ~ 50/500 мА, диапазон напряжения 0–10 В — 1 шт.
2) Источник питания для светодиодов II (источник постоянного напряжения) — вход 110В/220В, выход 0~10 В, ток 0–0.1 А — 1 шт.
3) Программируемый импульсный источник питания — малый ток 0 – 50 мА; большой ток 50 – 500 мА — 1 шт.
4) Источник питания с температурным контролем — диапазон нагрева 0 ~ 100℃ — 1 шт.
5) Люксметр с датчиком — диапазон освещённости: 0.001 лк ~ 2000 лк; световой поток: 0.001  ~ 999 лм — 1 шт.
6) RGB-источник питания (постоянный ток) — три канала — 1 шт.
7) Волоконно-оптический спектрометр — диапазон измерений: 350–1050 нм; разрешение: 2 нм — 1 шт.
8) Охлаждаемый вольфрам-галогенный источник света — диапазон длин волн: 400 – 2000 нм; охлаждение: вентилятор — 1 шт.
9) Система температурного контроля — диапазон нагрева 0 ~ 100℃, 1 шт.
10) Интегрирующая сфера — для измерения излучения, 1 шт.
11) Крепёж для светодиодов и держатель — диаметр 50 мм, 1 шт.
12) RGB-светильник, 1 шт.
13) Платформа для регулировки положения источника света,1 шт.
14) Диафрагма с держателем, 1 шт.
15) Диафрагма, 1 шт.
16) Экран для наблюдений, 1 шт.
17) Оптический рельс, 1 шт.
18) Поддон, 1 шт.
19) Подъёмная регулируемая стойка, 1 шт.
20) Соединительный стержень, 1 шт.
21) Кварцевое волокно, 1 шт.
22) Лазерный модуль с креплением, 1 шт.
23) Образцы светодиодов и боксы для хранения, 1 набор
24) Силовой кабель, 5 шт.
25) USB-кабель, 2 шт.
26) Соединительный провод с банановым штекером 4 мм, красный, 6 шт.
27) Соединительный провод с банановым штекером 4 мм, чёрный, 6 шт.
28) 6-контактный авиационный кабель, 1 шт.
Лабораторный стенд поставляется в упаковочных кейсах с ложементом, методическим описанием, комплектом крепёжных элементов, набором для чистки оптики и инструментами.

Особенности устройства
1. Экспериментальная система охватывает четыре ключевые характеристики светодиодов: свет, электричество, цвет и тепло. Это основополагающие знания, необходимые для обязательных дисциплин по оптоэлектронике в вузах.
2. Несколько экспериментальных модулей могут использоваться как по отдельности, так и в комплексе. Чёткое функциональное разделение компонентов облегчает понимание для студентов.
3. Все элементы устройства и программное обеспечение спроектированы в соответствии со стандартами учебного оборудования. Программа включает навигацию по теоретическим материалам и отдельные модули для тестирования, позволяя студентам логично и последовательно усваивать материал.
4. Принципы измерения параметров соответствуют современным отечественным и международным стандартам. Например: измерение средней силы света производится по стандартам CIE; световой поток — методом интегрирующей сферы; температура перехода — методом импульсного тока, обладающего простотой, неразрушающим действием, высокой точностью и хорошей скоростью отклика.

Основное содержание экспериментов
1. Исследование вольт-амперной характеристики светодиодов
2. Исследование зависимости силы света от тока
3. Измерение зависимости светового потока от тока
4. Измерение пространственного распределения излучения светодиода
5. Измерение колориметрических параметров различных светодиодов
6. Эксперимент по смешению цветов RGB
7. Измерение коэффициента VT (пульсации) импульсного источника питания
8. Измерение коэффициента K
9. Измерение температуры p-n перехода и теплового сопротивления

Типовые эксперименты и данные:

1. Измерение электрических и электрооптических характеристик

2. Пространственное распределение света (кривая распределения света)

3. Измерение зависимости тока, светового потока и световой эффективности

4. Измерение колориметрических параметров различных светодиодов

5. Эксперимент по измерению тепловых характеристик
