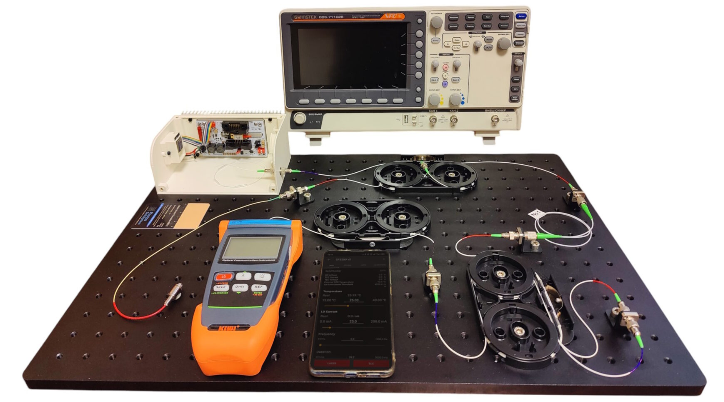

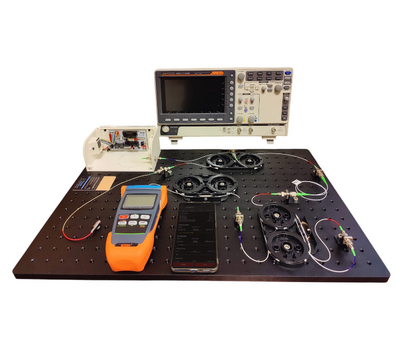

Лабораторный стенд LA-5301 "Эрбиевый волоконно-оптический усилитель"
Лабораторный стенд LA-5301 дает возможность изучить:
· оптический усилитель;
· вынужденное излучение;
· волоконный лазер;
· оптическую накачку диодным лазером;
· характеристики диодного лазера;
· время жизни возбужденного состояния.
Эрбиевые волоконно-оптические усилители (EDFA) применяются в волоконно-оптических линиях передачи информации для восстановления уровня оптического сигнала. Преимуществом эрбиевых усилителей является отсутствие преобразования в электрический сигнал, возможность одновременного усиления сигналов с разными длинами волн (что обуславливает возможность усиления спектрально-мультиплексированного сигнала), практически точное соответствие спектра излучения эрбиевых усилителей спектральной области минимальных оптических потерь световодов на основе кварцевого стекла, сравнительно низкий уровень шума и простота включения в волоконно-оптическую систему.
В лабораторной работе студенты изучают принципы работы и устройство волоконных усилителей, определяют основные характеристики усилителя на основе кварцевого волокна, легированного ионами Er3+.
КОМПЛЕКТАЦИЯ
| № п/п | Наименование | Количество, шт. |
| 1 | Диодный лазерный модуль с волоконным выходом | 1 |
| 2 | Терминал управления диодным лазерным модулем | 1 |
| 3 | Источник лазерного излучения | 1 |
| 4 | Измеритель оптической мощности лазерного излучения оптоволоконных систем | 1 |
| 5 | Алюминиевая оптическая плита | 1 |
| 6 | Активное оптическое волокно | 3 |
| 7 | Оптический соединительный кабель | 1 |
| 8 | Оптоволоконный мультиплексор | 1 |
| 9 | Оптоволоконный изолятор | 2 |
| 10 | Лоток для оптоволоконных компонентов | 2 |
| 11 | Оптическая соединительная розетка | 10 |
| 12 | Визуализатор лазерного излучения | 1 |
Лабораторный стенд поставляется в упаковочных кейсах с ложементом, методическим описанием, комплектом крепёжных элементов, набором для чистки оптики и инструментами.
Некоторые упражнения, которые позволяет выполнять стенд LA-5301:
· Изучение методики построения волоконного усилителя
· Измерение зависимости выходной мощности лазерного диода Pp от тока инжекции и температуры
· Определение времени жизни τ метастабильного лазерного уровня 4I13/2 ионов Er3+
· Зависимость коэффициента усиления G от длины эрбиевого волокна.
