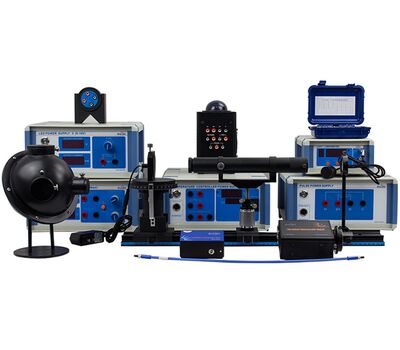

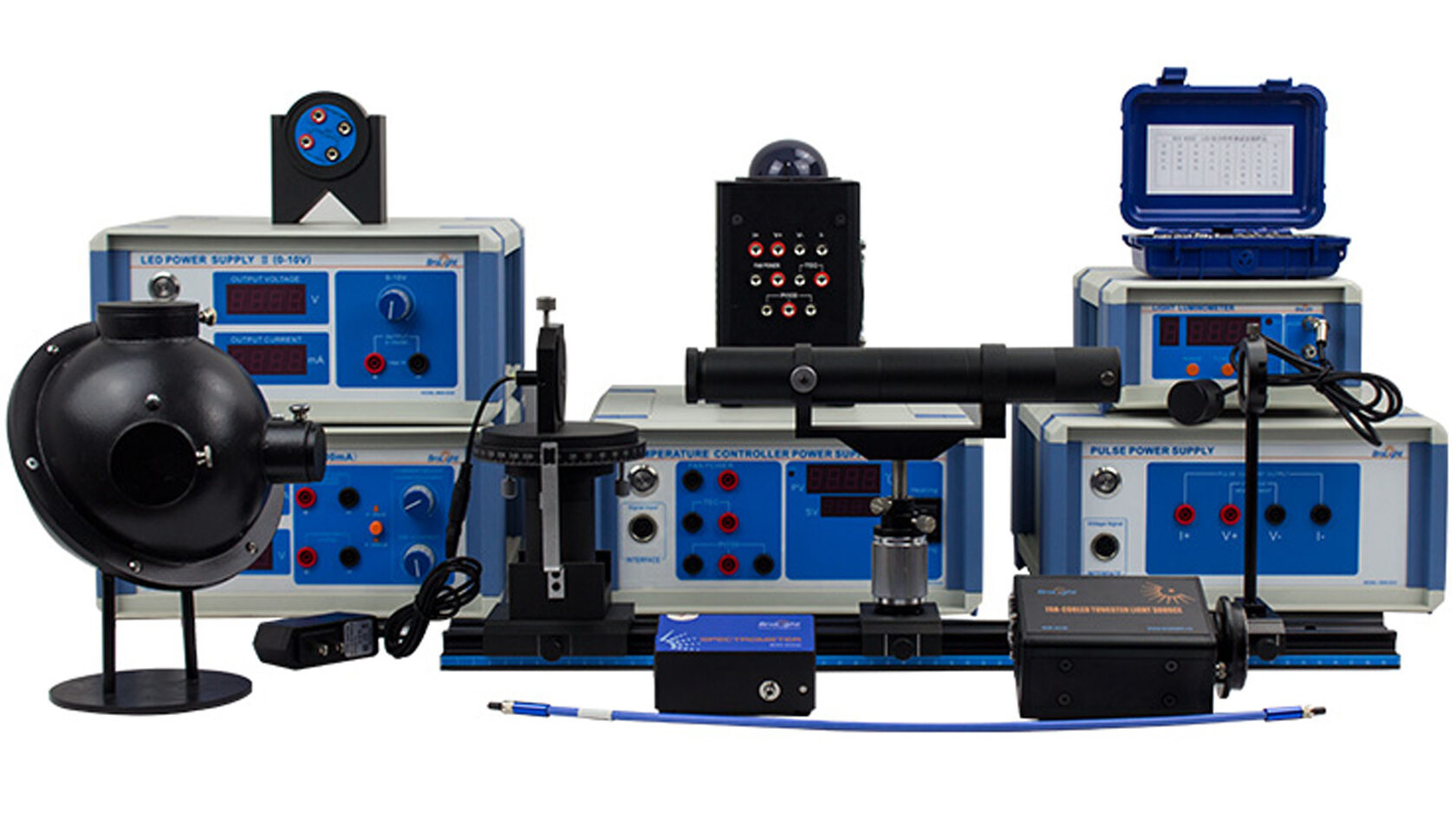

Лабораторный стенд BEX-8202B Устройство для комплексного измерения характеристик светодиодов (полная версия)

Компоненты, используемые в экспериментальной установке — такие как стабилизированный источник питания, источник постоянного тока, люксметр, интегрирующая сфера, спектрометр и термостабилизированная камера — разработаны совместно с профессиональными компаниями, специализирующимися на измерении параметров светодиодов. Это обеспечивает высокий уровень функциональности, точности и надёжности при полном соответствии учебным целям.

Экспериментальная система охватывает оптические, электрические, цветовые и тепловые характеристики светодиодов, имеет модульную структуру с чётким функциональным разделением, соответствует образовательным стандартам, оснащена продуманным программным обеспечением, а методики измерений строго соответствуют международным профессиональным стандартам. Устройство интуитивно в управлении и понятно, что способствует углублённому освоению теоретического материала.

КОМПЛЕКТАЦИЯ

1) Источник питания для светодиодов I (источник постоянного тока) — вход 110В/220В, выход 0 ~ 50/500 мА, диапазон напряжения 0–10 В — 1 шт.
2) Источник питания для светодиодов II (источник постоянного напряжения) — вход 110В/220В, выход 0~10 В, ток 0–0.1 А — 1 шт.
3) Программируемый импульсный источник питания — малый ток 0 – 50 мА; большой ток 50 – 500 мА — 1 шт.
4) Источник питания с температурным контролем — диапазон нагрева 0 ~ 100℃ — 1 шт.
5) Люксметр с датчиком — диапазон освещённости: 0.001 лк ~ 2000 лк; световой поток: 0.001 ~ 999 лм — 1 шт.
6) Волоконно-оптический спектрометр — диапазон измерений: 350–1050 нм; разрешение: 2 нм — 1 шт.
7) Охлаждаемый вольфрам-галогенный источник света — диапазон длин волн: 400 – 2000 нм; охлаждение: вентилятор — 1 шт.
8) Система температурного контроля — диапазон нагрева 0 ~ 100℃, 1 шт.
9) Интегрирующая сфера — для измерения излучения, 1 шт.
10) Крепёж для светодиодов и держатель — диаметр 50 мм, 1 шт.
11) Платформа регулировки источника света,1 шт.
12) Диафрагма с держателем, 1 шт.
13) Диафрагма, 1 шт.
14) Экран для наблюдений, 1 шт.
15) Оптический рельс, 1 шт.
16) Поддон, 1 шт.
17) Подъёмная регулируемая стойка, 1 шт.
18) Соединительный стержень, 1 шт.
19) Кварцевое волокно, 1 шт.
20) Лазерный модуль с креплением, 1 шт.
21) Образцы светодиодов и боксы для хранения, 1 набор
22) Силовой кабель, 4 шт.
23) USB-кабель, 2 шт.
24) Соединительный провод с банановым штекером 4 мм, красный, 6 шт.
25) Соединительный провод с банановым штекером 4 мм, чёрный, 6 шт.
Лабораторный стенд поставляется в упаковочных кейсах с ложементом, методическим описанием, комплектом крепёжных элементов, набором для чистки оптики и инструментами.

Особенности устройства
1. Экспериментальная система насыщена содержанием и охватывает четыре ключевые характеристики светодиодов: световые, электрические, цветовые и тепловые. Это базовые теоретические знания, обязательные для дисциплин по оптоэлектронике в вузах.
2. Экспериментальные модули можно использовать как по отдельности, так и в комплексе. Все компоненты системы имеют чёткое функциональное назначение, что облегчает понимание и освоение материала студентами.
3. Все элементы и программное обеспечение устройства разработаны в соответствии с требованиями к учебному оборудованию. Настройки управления адаптированы под учебные задачи, а программное обеспечение включает в себя навигацию по теоретическим знаниям и независимые модули тестирования, что способствует логичному и наглядному усвоению материала.
4. Принципы тестирования параметров соответствуют актуальным профессиональным стандартам как отечественного, так и международного уровня. Например: измерение средней силы света проводится согласно стандартным условиям CIE; световой поток измеряется методом интегрирующей сферы; температура p-n перехода — методом импульсного тока, обладающим простотой, не нарушающим воздействием, высокой точностью и отличной скоростью отклика.

Основное содержание экспериментов
1. Измерение вольт-амперной характеристики светодиода
2. Исследование зависимости силы света от тока
3. Измерение зависимости светового потока от тока
4. Измерение пространственных характеристик излучения светодиода
5. Измерение колориметрических параметров различных светодиодов
6. Измерение коэффициента VT (пульсаций) импульсного источника питания
7. Измерение коэффициента K
8. Измерение температуры p-n перехода и теплового сопротивления

Типовые эксперименты и данные:

1. Измерение электрических и электрооптических характеристик

2. Пространственное распределение света (кривая распределения света)

3. Измерение зависимости тока, светового потока и световой эффективности

4. Измерение колориметрических параметров различных светодиодов

5. Эксперимент по измерению тепловых характеристик
