Комплект для комплексной проверки и испытания электрооборудования

Комплект объединяет два взаимодополняющих прибора и позволяет проводить полный цикл электрических измерений и испытаний оборудования: от оценки состояния изоляции до питания и нагрузочных испытаний электротехнических и радиотехнических устройств. Такое сочетание удобно для лабораторий, энергетических служб, ремонтных и наладочных бригад, а также для поверочных подразделений.

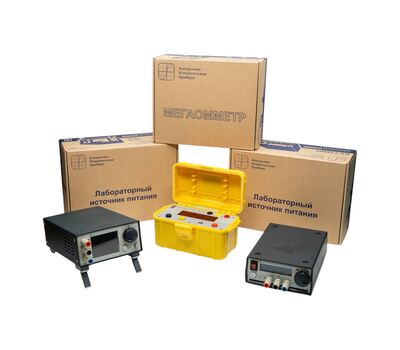

Состав комплекта:

1. мегаомметр Е6-42;
2. источник питания Б5-71КИП.

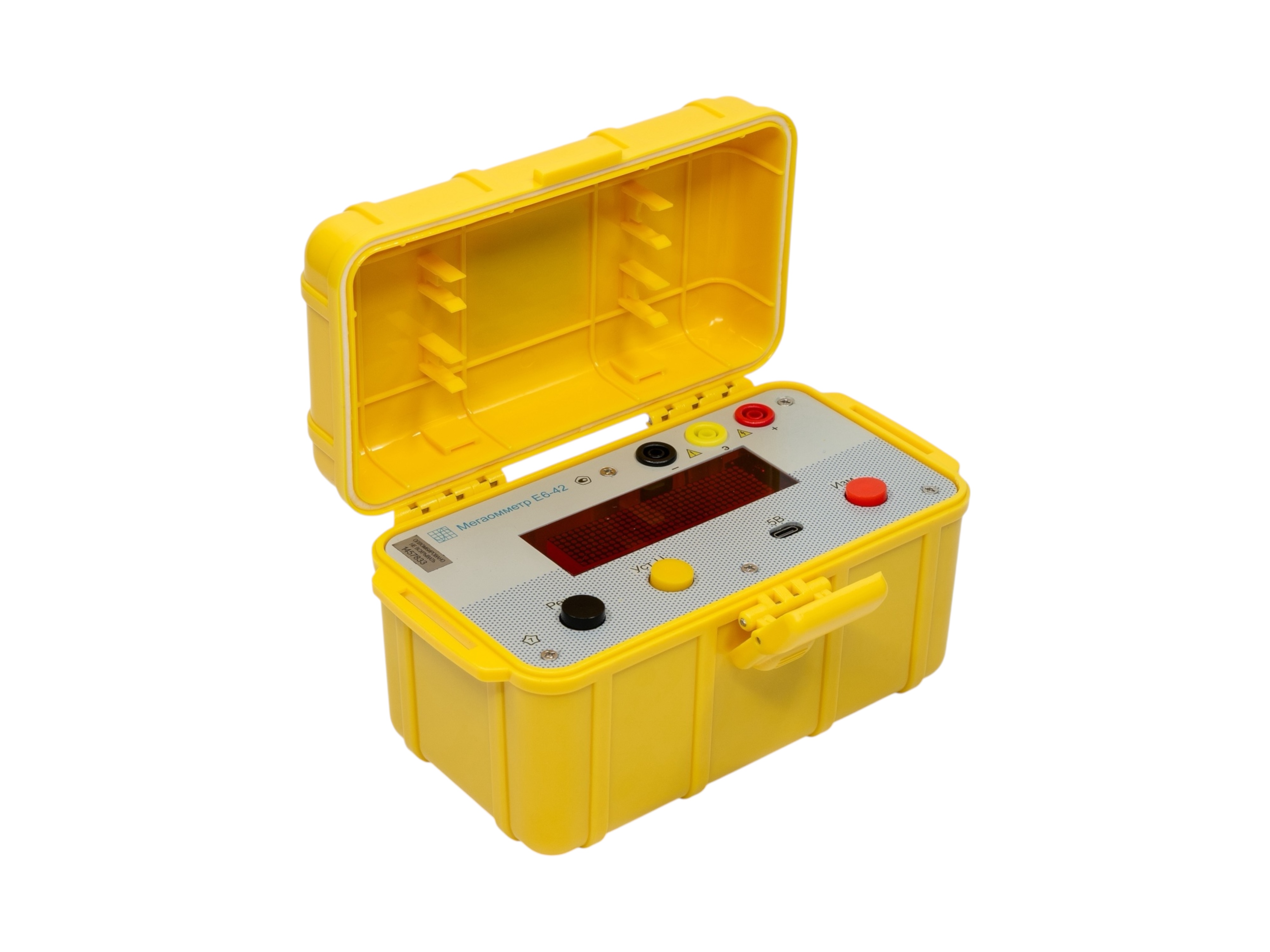

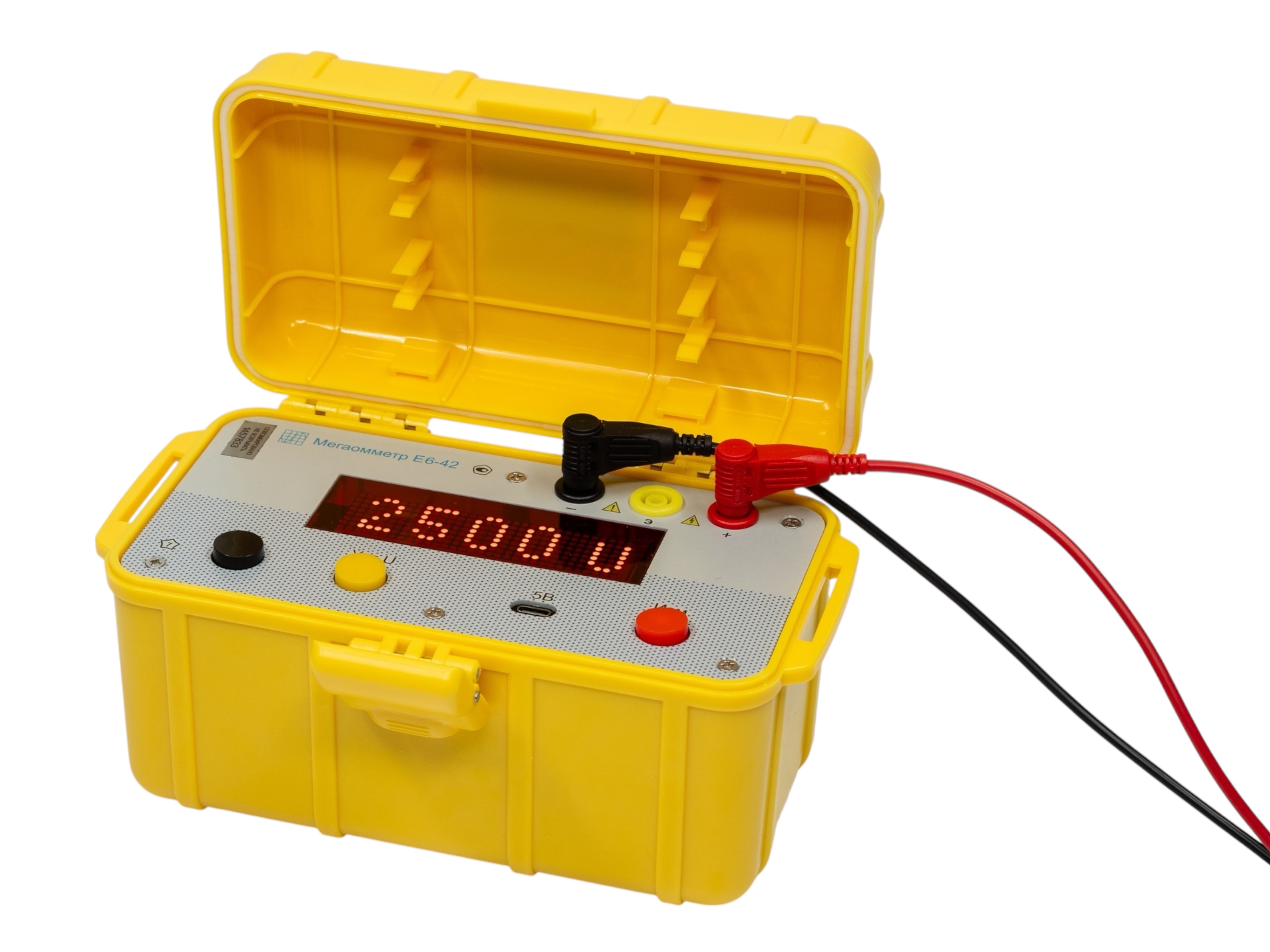

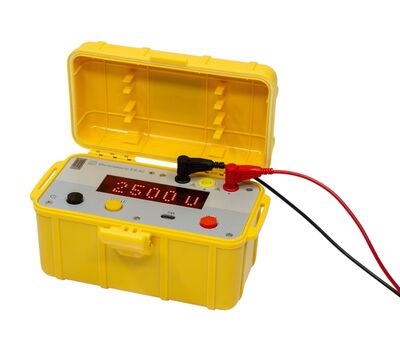

Цифровой мегаомметр Е6-42 используется для измерения сопротивления изоляции кабелей, обмоток электрических машин, трансформаторов и другого электрооборудования, а также для оценки коэффициентов абсорбции и поляризации изоляции.

Ключевые характеристики:

• Диапазон измерения сопротивления изоляции — от 1 кОм до 1 ТОм, базовая погрешность 2,5>#/li###
• Испытательное напряжение — фиксированные ступени 100, 250, 500, 1000, 2500 В или плавная регулировка от 50 до 2500 В с шагом 10 В
• Ток в измерительной цепи — не более 2 мА
• Дополнительно измеряет переменное напряжение (40–700 В) и постоянное напряжение (40–1000 В)
• Автоматический расчёт коэффициента абсорбции и коэффициента поляризации
• Светодиодный дисплей повышенной яркости 32×8 точек, память на 20 ячеек
• Опциональный интерфейс USB для передачи данных
• Питание от аккумулятора LiFePO4 7,2 В, 1800 мАч
• Ударопрочный пластиковый корпус класса защиты IP67
• Рабочий диапазон температур −30…+50 °C, влажность до 90%
• Габариты 205×115×115 мм, масса не более 1,5 кг
• Внесён в Госреестр СИ РФ (№ 90474-23), межповерочный интервал — 2 года.

Прецизионный лабораторный источник питания Б5-71КИП предназначен для питания радиотехнических и электротехнических устройств стабилизированным напряжением или током постоянного тока. Применяется при производстве, ремонте и наладке аппаратуры, в научно-исследовательских и лабораторных работах, а также при поверке измерительных приборов. Поддерживает последовательное и параллельное соединение с однотипными источниками для увеличения выходного напряжения или тока.

Ключевые характеристики:

• Максимальное напряжение — 50 В (опционально до 75 В)
• Максимальный ток — 10 А (опционально до 16 А)
• Максимальная мощность — 300 Вт, один канал
• Импульсный тип преобразования, низкий уровень пульсаций (напряжение — 1 мВ, ток — 1 мА)
• Дискретность установки напряжения 10 мВ (опция 1 мВ), тока — 10 мА (опция 1 мА)
• Удобная энкодерная система управления, 5 настраиваемых профилей
• Режимы стабилизации тока и стабилизации напряжения, установка ограничений по U, I, P
• Индикация измеряемых параметров: V/A, V/W, A/W, Wh/h, Ah/h, C/s
• Высококонтрастный LCD-дисплей (опционально OLED) с мягкой подсветкой
• Опциональный интерфейс USB или RS-232 для дистанционного управления
• Счётчик наработки, малошумная адаптивная система охлаждения
• Питание от сети 220±22 В, 50±5 Гц, потребляемая мощность 400 Вт
• Рабочий диапазон температур +5…+40 °C, влажность 30–80%
• Настольный пластиковый корпус, класс защиты IP20
• Габариты 140×220×70 мм, масса не более 1,5 кг
• Внесён в Госреестр СИ РФ (№ 89038-23), межповерочный интервал — 2 года

Совместное применение мегаомметра Е6-42 и источника питания Б5-71КИП даёт возможность:

• проверять состояние изоляции кабельных линий, обмоток электрических машин и трансформаторов;
• проводить испытания повышенным напряжением с контролируемыми параметрами;
• осуществлять точное регулируемое питание испытываемых узлов и схем стабилизированным напряжением или током при пусконаладочных, ремонтных и поверочных работах;
• выполнять входной и выходной контроль электрооборудования в лабораторных и цеховых условиях.

Оба прибора — средства измерений, внесённые в Госреестр СИ РФ, что позволяет использовать их для официальной поверки и оформления протоколов испытаний.
