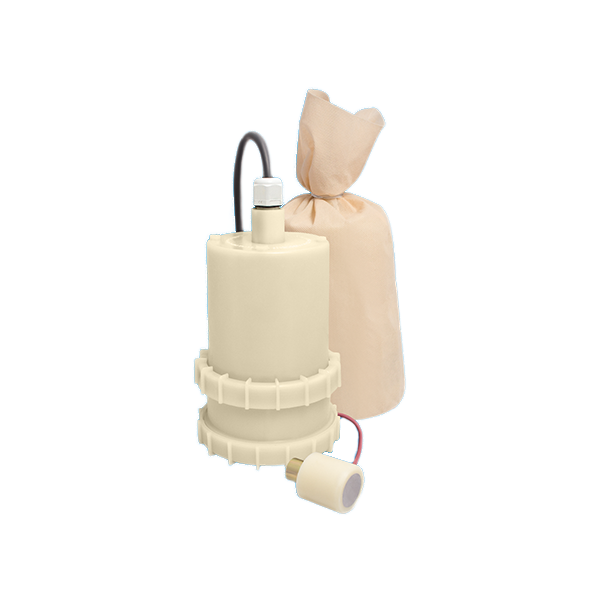

Электрод сравнения ЭНЕС-3М2К неполяризующийся медносульфатный двухкамерный двухключевой

Двухкамерный, двухключевой электрод сравнения длительного действия ЭНЕС-3М2К, предназначен для создания электролитического контакта с грунтом при измерении:

1. потенциала подземного сооружения (потенциала «труба – земля»).

2. поляризационного потенциала подземного сооружения с применением датчика потенциала, расположенного на электроде.

Особенности электрода сравнения ЭНЕС-3М2К:

• первый в мире двухключевой медносульфатный электрод сравнения длительного действия;
• производится на базе двухкамерного электрода сравнения ЭНЕС-3М, полностью сохраняет свойственные базовому электроду положительные качества, но при этом существенно повышена долговечность электрода сравнения ЭНЕС-3М2К благодаря конструктивным особенностям (наличию второго ключа). Даже если в электролитической камере, в которую интегрирован второй ключ понизится концентрация электролита ниже его насыщенности, электрод сохранит стабильную работоспособность в границах заявленных параметров;
• может поставляться с блоками пластин-индикаторов БПИ-2 и (или) индикаторами коррозионных процессов ИКП, конструктивно укрепленными на корпусе электрода.

Электрод ЭНЕС-3М2К - это электрод с самым долгим сроком службы.

Может использоваться в любых средах, включая сухие и агрессивные.

Двухкамерная конструкция с двумя электролитическими ключами обеспечивает долговременную стабильность потенциала, исключая проникновение электролита в грунт и влаги в электролит.

Не требует зарядки или калибровки.

Оснащен хлор-ионной ловушкой и керамической мембраной, предупреждающей от высыхания или загрязнения ионами хлоридов и сернистого водорода. Увеличенный объем электролита в сочетании с запатентованным составом обеспечивает долговременную эксплуатацию.

Выбор рабочей поверхности вспомогательного электрода (ВЭ) – 100 мм2 или 625 мм2 и толщины ВЭ – от 1,5 мм до 5 мм.

Обладает высокой стойкостью к механическим воздействиям.

Не требует ориентации относительно трубопровода.

Комплектуется кабелем в зависимости от требуемого срока службы (30 лет, 40 лет).

Технические характеристики:

• Переходное электрическое сопротивление не более 6 кОм
• Собственный потенциал электрода (без мешка с наполнителем) в водопроводной воде по отношению к образцовому хлорсеребряному электроду 100 ± 20 мВ*
• Собственный потенциал электрода (в мешке с наполнителем) в 3% водном растворе NaCl по отношению к образцовому хлорсеребряному электроду* 120 ± 15 мВ*
• Стандартная длина соединительного экранированного кабеля КГВЭВ - 2x4 мм2, 5 000 мм**
• Масса, при стандартной длине кабеля не более 5,5 кг
• Технический ресурс 350 400 ч
• Срок службы не менее 40 лет

*При температуре испытательной среды +20С. При температуре испытательной среды, отличной от +20С следует выполнить расчет температурной поправки в соответствии с формулой, указанной в разделе 3 руководства по эксплуатации.

**Длина / марка кабеля могут быть изменены по требованию Заказчика.

Условия эксплуатации:

• Диапазон рабочих температур: от -10С, до +45С.
• Относительная влажность почвенной среды до 100% при температуре +35С.
• Размещение в грунте с засыпкой почвенной средой.

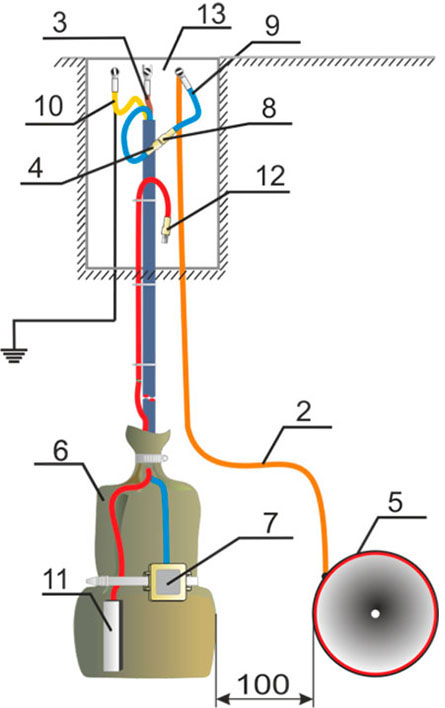

Схемы установки:

1. Контрольно-измерительный пункт (КИП).
2. Проводник (полоса) от трубопровода.
3. Проводник от электрода.
4. Проводник от датчика потенциала.
5. Трубопровод.
6. Электрод в мешке с засыпкой.
7. Датчик потенциала.
8. Разъем перемычки.
9. Перемычка.
10. Проводник от экранирующей оплетки.
11. Протектор технологический магниевый (ПТМ).
12. Разъем от ПТМ.
13 - Ковер

Схема измерения потенциала:

1. Трубопровод.
2. Проводник от трубопровода.
3. Проводник от электрода.
4. Проводник от датчика потенциала.
5. Измерительный прибор.
6. Электрод в мешке с наполнителем.
7. Датчик потенциала.
8. Разъем.
9. Перемычка.
10. Протектор ПТМ
11. Разъем ПТМ
