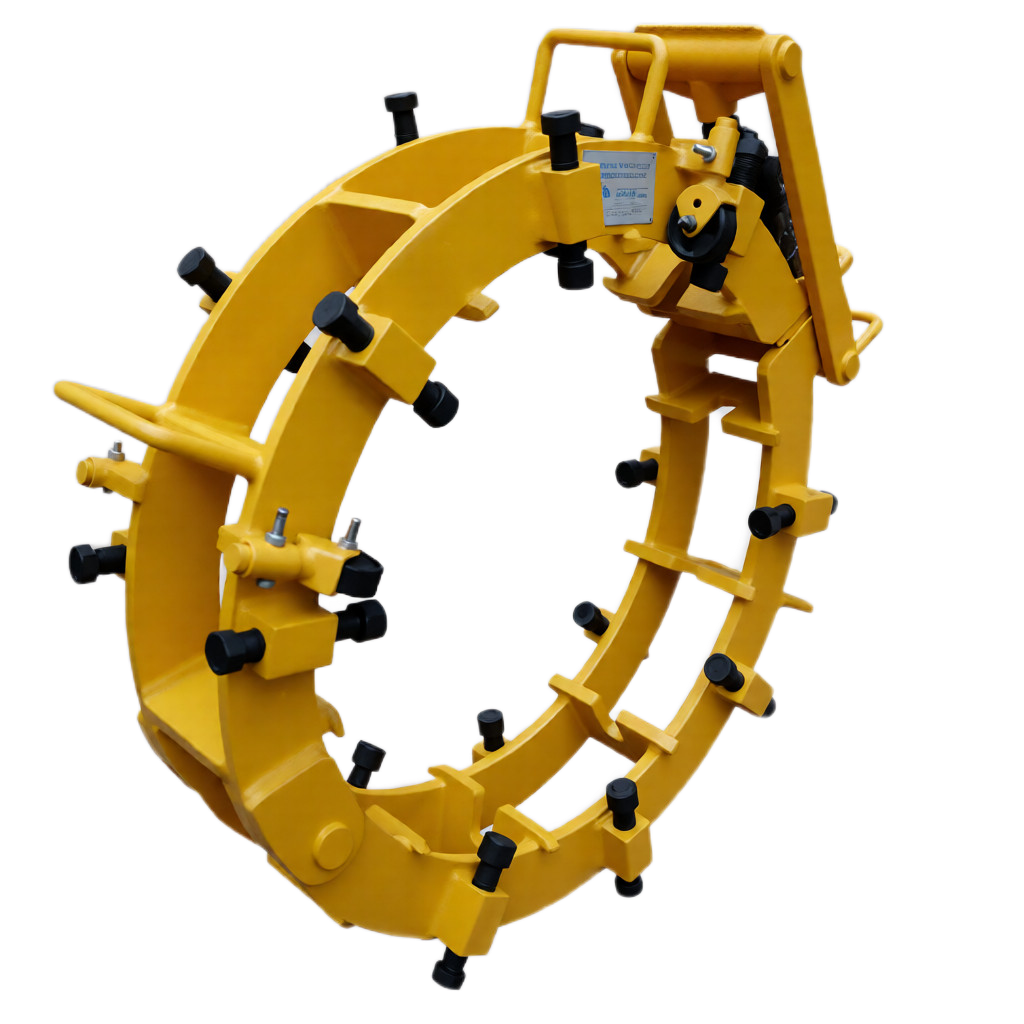

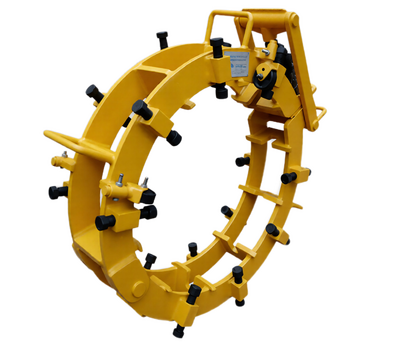

Центратор наружный гидравлический ЦНГ

Разъемный центратор гидравлический применяются в строительстве нефтегазовой отрасли для центровки труб (обечаек) диаметром от 426 мм до 1720 мм.

Он уникален тем, что в рабочем состоянии сварщик может варить стык трубопровода непрерывно, тк в центраторе предусмотрены пазы для прохождения электрода.

В отличии от наружного звенного центратора и центратора эксцентрикового, на гидравлическом центраторе ЦНГ установлен гидродомкрат для более крепкого стягивания труб друг с другом.

Центраторы наружные гидравлические ЦНГ разработаны в соответствии с ТУ 3663-001-42930233-2016.

Состав и устройство гидравлического центратора

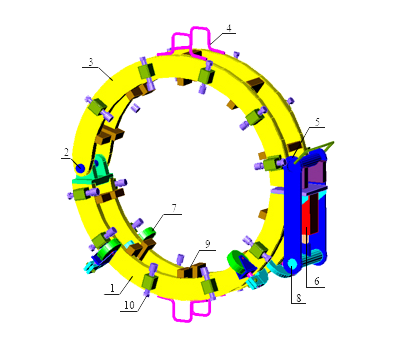

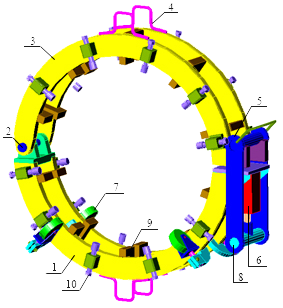

Центратор типа ЦНГ (см. фото) состоит из двух дуг 1 и 3, соединенных между собой шарнирной осью 2 и запирающимся звеном 5 с помощью гидравлического домкрата 6, роликов 8, нажимных болтов 10 и пят. Каждая дуга представляет собой сварную конструкцию из двух щек, сваренных между несколькими пластинами-опорами 9, которые в закрытом положении центратора опираются внутренней поверхностью одновременно на концы собираемых труб и центрируют их. Опоры 9 в местах соприкосновения со стыком имеют пазы с размерами, достаточными для прохождения электрода и обеспечения непрерывного цикла сварки стыков. К наружным сторонам дуг приварены скобы 4 для удобства подъема центратора. На боковой площадке верхней дуги установлен гидродомкрат 6, на головку которого насажено с помощью втулки и шарнирно закреплено, звено 5. Свободным концом оно накинуто на крюки нижней дуги 1, находящейся под площадкой крепления домкрата. Для регулировки превышения кромок стыкуемых труб на боковых поверхностях дуг центраторов в резьбовых опорах установлены нажимные болты 10 с пятами. Для перемещения по трубе и облегчения установки на стык центратор снабжен роликами 7. Замыкания центратора на стыке и центровка труб осуществляется гидродомкратом при движении поршня домкрата вверх.

Пример заказа: центратор гидравлический ЦНГ-530, где ЦНГ-центратор наружный гидравлический; 530-диаметр трубопровода.

Комплект поставки:

• центратор ЦНГ;
• паспорт, инструкция по эксплуатации;
• сертификат качества;
• паспорт на гидравлический домкрат.
