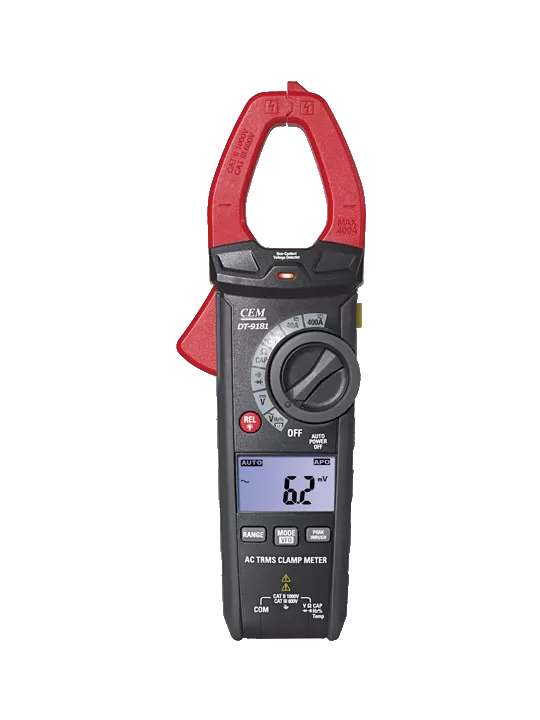

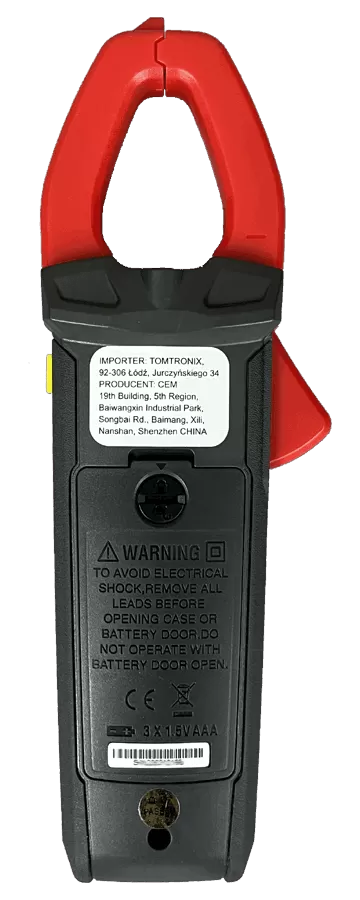

Токоизмерительные клещи CEM DT-9181

Функция

Диапазон

Разрешение

Погрешность
(% от показаний + цифры)

Истинное среднеквадратичное значение переменного тока

40,00 A

10 мA

±2,0% от показаний ± 8 цифр

400,0 A

100 мA

±2,5% от показаний ± 8 цифр

Защита от превышения диапазона: максимальное входное значение 400 А

Погрешность указывается в пределах от 5 до 100% от диапазона измерений

Частотная характеристика: истинное среднеквадратичное значение от 50 до 60 Гц

Максимальное входное значение пускового тока: 400 А; чувствительность к пусковому току: >2 А

Постоянный ток

40,00 A

10 мA

±2,0% от показаний ± 8 цифр

400,0 A

100 мA

±2,5% от показаний ± 8 цифр

Защита от превышения диапазона: максимальное входное значение 400 А

Истинное среднеквадратичное значение напряжения переменного тока (с частотным преобразователем)

4,000 В

1 мВ

±1,2% от показаний ± 5 цифр

40,00 В

10 мВ

400,0 В

100 мВ

1000 В

1 В

±1,5% от показаний ± 5 цифр

Диапазон испытательного напряжения переменного тока преобразователя частоты: от 100 до 600 В

Полоса пропускания напряжения переменного тока: от 50 до 1000 Гц (синус); 50/60 (любые волны)

Погрешность указывается в пределах от 5 до 100% от диапазона измерений.

Максимальное входное значение: 1000 В ср. квадр. пер. тока
Максимальное ПИКОВОЕ входное значение: 1000 В

Напряжение постоянного тока

4,000 В

1 мВ

±1,0% от показаний ± 3 цифры

40,00 В

10 мВ

400,0 В

100 мВ

1000 В

1 В

±1,2% от показаний ± 3 цифры

Максимальное входное значение: 1000 В пост. тока

Сопротивление

400,0 Ом

0,1 Ом

±1% от показаний ± 4 цифры

4,000 кОм

1 Ом

±1,5% от показаний ± 2 цифры

40,00 кОм

10 Ом

400,0 кОм

100 Ом

4,000 МОм

1 кОм

±2,0% от показаний ± 5 цифр

40,00 MОм

10 кОм

±3% от показаний ± 8 цифр

Входная защита: 300 В пост. тока или 300 В пер. тока

Емкость (автоматический выбор диапазона)

99,99 нФ*

0,01 нФ

±4.5% от показаний ± 20 цифр

999,9 нФ

0,1 нФ

±3,0% от показаний ± 5 цифр

9,999 мкФ

0,001 мкФ

99,99 мкФ

0,01 мкФ

999,9 мкФ

0,1 мкФ

9,999 мФ

0,001 мФ

99,99 мФ

0,01 мФ

±5% от показаний ± 5 цифр

Входная защита: 300 В пост. тока или 300 В пер. тока ср. квадр.

*< 99,99 нФ (технические требования отсутствуют)

Частота с измерительными проводами (напряжение пер. тока)

от 10 Гц до 100 кГц

±1,0% от показаний ± 5 цифр

Входная защита: 1000 В пер. тока ср. квадр.; чувствительность: > 15 В пер. тока ср. квадр.

Частота

(пер. ток)

от 45 Гц до 1 кГц

±1,0% от показаний ± 5 цифр

Чувствительность: > 20 A

Коэффициент заполнения

от 20,0 до 80,0%

0,1

±1,2% от показаний ± 10 цифр

Температура

от –20 до 1000°C

0,1/1°C

±3% от показаний ± 3°C

от –4 до 1832 °F

0,1/1°F

±3% от показаний ± 5°F

Датчик: термопара типа K; входная защита: 300 В пост. тока или 300 В пер. тока ср. квадр.

Функция

Условия испытаний

Показания

Диод

Значение прямого пост. тока составляет около 1 мА, напряжение разомкнутой цепи МАКС. 3 В

Прямой перепад напряжения на диоде

Непрерывность

Испытательный ток МАКС. 1,5 мA

Зуммер издает длинный звук, пока сопротивление составляет менее 50 Ом.

Входная защита: 300 В пост. тока или 300 В пер. тока ср. квадр.

Открытие зажимов

Примерно 1,2 дюйма (30 мм)

Дисплей

ЖК-дисплей с подсветкой с максимальным индицируемым числом
3-3/4 цифры (4000)

Индикация низкого заряда батареи

Отображается значок

Индикация превышения диапазона

Отображается «OL»

Скорость измерений

3 считывания в секунду, номинал

Датчик температуры

Термопара типа K

Входное полное сопротивление

10 MОм (В пост. тока и В пер. тока)

Реакция переменного тока

Истинное среднеквадратичное значение (A пер. ток и В пер. тока)

Частота переменного тока (В)

2 кГц

Рабочая температура

От 5 до 40°C (от 41 до 104°F)

Температура хранения

От –20 до 60°C (от –4 до 140°F)

Рабочая влажность

Макс. 80% до 31°C (87°F) с линейным снижением до 50% при 40°C (104°F)

Влажность хранения

<80%

Рабочая высота над уровнем моря

Максимум 7000 футов (2000 метров)

Батарея

3 батарейки «AAA» 1,5 В

Срок службы батареек

30 ч (с включенной подсветкой), 100 ч (с выключенной подсветкой)

Автоматическое выключение

Примерно через 15 мин

Безопасность

Для использования внутри помещений и в соответствии с требованиями двойной изоляции согласно IEC1010-1 (2001): EN61010-2-030, EN61010-2-032, EN61010-2-033 Категория перенапряжения III 600 В, степень загрязнения 2
