ДИАКОР - измеритель диагностический универсальный

Диакор

ТУ 4276-022-24707490-2008

Зарегистрирован в Едином государственном реестре средств измерений
№ 39820-08

Область применения

Набор электрика диагноста предназначен для диагностики состояния изоляционных покрытий магистральных подземных трубопроводов и контроля систем электро- химической защиты.

diakor kompl

Возможности прибора

  • контроль работы системы катодной защиты, в том числе:
    • измерение потенциалов труба-земля (интенсивные измерения);
    • измерение градиентов напряжений переменного тока в земле (метод ИПИ);
    • исследование формы сигнала системы катодной защиты;
    • измерение поляризационного потенциала;
  • определение оси трубопровода;
  • определение глубины залегания трубопровода и бесконтактное измерение переменной составляющей тока в трубопроводе;
  • регистрация блуждающих токов;
  • определение абсолютных координат в системе GPS;
  • регистрация всех измеренных параметров во внутренней флеш-памяти;
  • передача данных на стационарный или мобильный компьютер

Проведение интенсивных измерений с использованием «Диакора»

Технические характеристики

НАИМЕНОВАНИЕ ПАРАМЕТРОВ ЗНАЧЕНИЕ

Число каналов измерений6
Диапазоны измерений напряжения постоянного тока:
1, 2, 3 каналот -100 до +100 В
поддиапазоны:
от -1 до +1 В,
от -10 до +10 В,
от -100 до +100 В
4 каналот -360 до +360 В
поддиапазоны:
от -3 до +3 В,
от -6 до +6 В,
от -15 до +15 В,
от -30 до +30 В,
от -60 до +60 В,
от -150 до +150 В,
от -360 до +3
5 каналот -100 до +100 мВ
Диапазоны измерений напряжения переменного тока:
2 каналот 0 до 1000 мВ
поддиапазоны:
от 0 до 10 мВ;
от 0 до 100 мВ;
от 0 до 1000 мВ
4 каналот 0 до 250 В
поддиапазоны:
от 0 до 2 В;
от 0 до 20 В;
от 0 до 250 В
Полоса частот при измерении напряжения переменного тока:
2, 4 канал
40 - 2000 Гц
Диапазоны измерений постоянного тока на 5 канале, А
(Диапазон измерения зависит от внешнего шунта. Прибор рассчитан на применение стандартных 75 мВ шунтов с номинальным током от 1 А до 9999 А)
от -9999 до +9999
Диапазон измерения постоянного тока на 6 канале, мАот -10 до +10
Разрядность шкалы измерений 1 - 5 каналов4 разряда
Разрядность шкалы измерений 6 канала3 разряда
Пределы допускаемой основной абсолютной погрешности измерений, %, не более:
Измерение напряжения постоянного тока:
1,2,3 канал
4 канал
5 канал

0,3
1
0,3
Измерение напряжения переменного тока:
2 канал
4 канал

1
1
Измерение напряжения постоянного тока:
6 канал

1
Пределы допускаемой дополнительной погрешности, обусловленной изменением температуры окружающей среды на каждые 10 градусов изменения температуры в рабочем диапазоне температур, %, не более±0,5
Входное сопротивление, не менее:
1, 2 и 3 каналов DC, МОм
2 канала АС, МОм
4 канала, МОм
5 канала, кОм
6 канала, Ом

10
1,87
10
200
10
Объем устанавливаемой флеш-памяти, Мб32
Графический дисплей240 х 128 точек
Полноразмерная клавиатура58 клавиш
Питание осуществляется:
- от встроенного Li-Ion аккумулятора, емкостью
напряжением
- от адаптера, напряжением

4800 мА·ч
7,5 В
12 В
Время работы без подзарядки от АКБ, ч, не менее15
Интерфейс связи с ПКUSB
Рабочая температура, °Сот -10 до +60
Габаритные размеры прибора (Д х Ш х В), мм, не более340 х 290 х 85
Габаритные размеры базового комплекта (Д х Ш х В), мм, не более500 х 470 х 200
Вес прибора, кг, не более3
Вес базового комплекта в сборе, кг, не более10
Корпусвлаго- и пылезащищенный
Срок службы, лет, не менее5

Типовые схемы подключения измерителя «Диакора»

«Диакор» позволяет проводить следующие измерения:

  • интенсивные измерения трехэлектродным методом (рисунок 1);
  • интенсивные измерения аддитивным трехэлектродным методом (рисунки 2а и 2б);
  • измерения градиентов переменного тока в земле - метод «ИПИ» (рисунок 3);
  • измерение поляризационного потенциала (рисунок 4);
  • измерения на станции дренажной защиты (рисунок 5);
  • измерения на дорожном переходе (рисунок 6);
  • измерения на пересечении трубопроводов (рисунок 7);
  • снятие осциллограммы с выхода станции катодной защиты (рисунок 8);
  • определение наличия блуждающих токов в земле (рисунок 9).

Рисунок 1 - Схема подключения прибора измерения трёхэлектродным методом

diakor sx1

Рисунок 2 - Схема подключения прибора измерения аддитивным методом

diakor sx2

Рисунок 3 - Схема подключения прибора измерения методом «ИПИ»

diakor sx3

Рисунок 4 - Схема подключения прибора измерения поляризационного потенциала

diakor sx4

Рисунок 5 - Схема установки прибора на станции дренажной защиты

diakor sx5

Рисунок 6 - Схема установки прибора на дорожном переходе

diakor sx6

Рисунок 7 - Схема установки прибора на пересечении трубопроводов

diakor sx7

Рисунок 8 - Схема установки прибора на станции катодной защиты

diakor sx8

Рисунок 9 - Схема подключения прибора для определения вектора блуждающих токов в земле

diakor sx9

Комплект поставки

НАИМЕНОВАНИЕ КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙКОЛИЧЕСТВО
Измеритель диагностический универсальный «Диакор»1
Адаптер сетевой1
Адаптер автомобильный1
Провода измерительныеКомплект
Кабели вспомогательныеКомплект
Ремень штатный1
Внешняя антенна для навигационного модуля1
Руководство по эксплуатации1
Программное обеспечениеКомплект
Чемодан транспортировочный1

Рекомендуемое дополнительное оборудование

НАИМЕНОВАНИЕ КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ КОЛИЧЕСТВО

Поисковый модуль трассоискателя1
Катушка со скользящим контактом КСК-1 «Менделеевец» с проводом ГУСП-141 длиной 1000 м1
Анатомическая заплечная станина СТ-11
Электрод неполяризующийся медно-сульфатный переносной ЭМС-1,2 «Менделеевец» с проводом длиной 5 м3
Электрод неполяризующийся медно-сульфатный переносной ЭМС-0,4 «Менделеевец» с проводом длиной 2 м1
Электрод медно-сульфатный переносной со вспомогательным электродом ЭМС-ВЭ «Менделеевец» с проводом длиной 5 м1
Электрод приемный стальной ЭСТ «Менделеевец» с проводом длиной 5 м.2
Чехол для электродов1

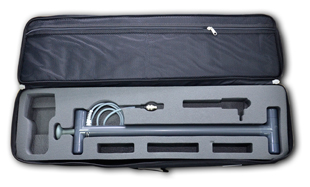

Комплектация поискового модуля

При заказе "Диакора" в комплекте с поисковым модулем последний поставляется в отдельной сумке для транспортировки. В этом случае в сумке уложен только поисковый модуль (остальные отсеки пустые).

Условные обозначения

Для оформления заказа на измеритель диагностический универсальный «Диакор» (ТУ 4276-022-24707490-2008) используется следующее условное обозначение:
ДИАКОР, базовый комплект - без дополнительного и вспомогательного оборудования
ДИАКОР, комплект с поисковым модулем - базовый комплект + поисковый модуль трассоискателя.
