Заземлитель переносных электроустановок глубинный "Менделеевец - МКГ" =1х16МКГ - 100-КЗ
Наведите на картинку для увеличения
ВРЕМЕННО НЕ ПОСТАВЛЯЕМ!
"Менделеевец"-МКГ используются в качестве элементов глубинного анодного заземления для установки в грунтах с высоким удельным сопротивлением.
 |
|
Комплектный заземлитель является блочно-комплектной конструкцией. Блоки собирают в заводских условиях и поставляют полностью готовыми к монтажу.

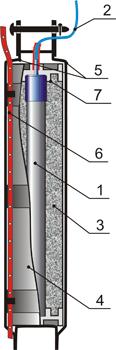

Менделеевец - МКГ представляет собой контейнер, в котором размещен ферросилидовый электрод, а свободное пространство заполнено коксо-минеральным активатором. Контейнер является корпусом заземлителя и служит для удобства транспортировки и монтажа.
Каждый блок анодного заземлителя снабжен кабелем присоединения, длина кабеля соответствует глубине установки в скважине. Конструкцией предусмотрено соединение блоков в гирлянду, что позволяет повысить токовую нагрузку и снизить переходное сопротивление. Максимальное количество блоков в гирлянде – 16 штук.
Отвод газов, образующихся при работе, осуществляется с помощью газоотводной трубки, выходящей вместе с кабелями на дневную поверхность. Газоотводная трубка имеет перфорацию по высоте гирлянды и поставляется под конкретный заказ из расчета одна трубка на одну гирлянду, устанавливаемых в одной скважине.
Состав глубинного анодного заземления, количество блоков, длина кабеля присоединения и длина дренажных трубок - определяется Заказчиком согласно проекту катодной защиты.
Условные обозначения
Технические характеристики
| № | Наименование параметров | Значение |
| 1. | Максимальная токовая нагрузка, А, не более | 8 |
| 2. | Скорость анодного растворения, кг/(А•год), не более | 0,25 |
| 3. | Габаритные размеры, мм: | |
| длина (высота) | 1750 | |
| диагональ поперечного сечения | 210 | |
| 4. | Эффективная масса, кг | 40 |
| 5. | Масса блока, кг, не более | 75 |
| 6. | Максимальное количество заземлителей в скважине, шт., не бо | 16 |
| 7. | Срок службы, лет, не менее | 35 |
Комплект поставки
Комплект поставки "Менделеевец"-МКГ соответствует конкретному заказу в соответствии с проектом катодной защиты. В заказе должен быть указан способ присоединения магистрального кабеля (через КИП или посредством подземной прокладки с присоединением анодных кабелей к магистральному с помощью кабельных зажимов).
| № | Наименование комплектующих изделий | Количество |
| 1. | Блок комплектного глубинного заземлителя "Менделеевец"-МКГ, шт. | по заказу |
| 2. | Фиксатор для стыковки блоков, шт. | соотв. кол-ву блоков |
| 3. | Хомут пластиковый (для крепления кабелей к блоку и между собой, большой/маленький), шт. | комплект |
| 4. | Газоотводная трубка*, шт. | 1 |
| 5. | Комплект монтажный для изготовления кабельных соединений или подключения к КИП | 1 |
| 6. | Комплект монтажный для изоляции кабельных соединений**, шт. | 1 |
| 7. | Техническая документация (паспорт и инструкция по монтажу), компл. | 1 на единицу упаковочной тары |
* поставляется под конкретный заказ из расчета одна трубка на одну гирлянду заземлителей, устанавливаемых в одной скважине. Длина газоотводной трубки соответствует глубине установки (глубине скважины).
** поставляется при подземной прокладке магистрального кабеля от скважины до КИПа
Гарантийные обязательства:
На все изделия, представленные на сайте действует гарантия качества. Гарантийный срок зависит от типа оборудования. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
Ваши действия при возникновении гарантийного случая:
- организовать доставку неисправного прибора до нашего склада, находящегося по адресу - 450076, Российская Федерация, г. Уфа, ул. Аксакова, 58/1, тел. (347) 225-00-52 доб. 126;
- приложить к неисправному прибору необходимо сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе;
- транспортировка неисправного изделия осуществляется за счет изготовителя.
