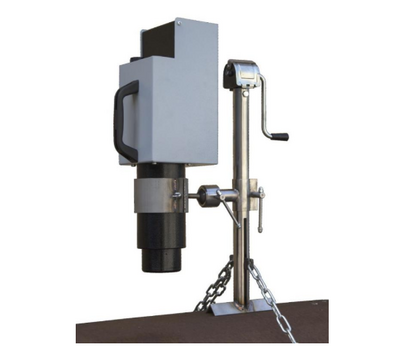

Приспособление штатив цепной ШРТ-1/100 для имп р/а Арина, Памир (с D 100 мм)

Трубные штативы ШРТ-1 изготавливаются по ТУ 4276-023-96651179-2015 и предназначены для размещения рентгеновских аппаратов на трубах с диаметром до 1420 мм. Применяются при фронтальном просвечивании сварных соединений. Позволяют регулировать фокусное расстояние и располагать аппарат в различных пространственных положениях относительно трубы. Конструкция штатива представляет собой стойку с основанием, которое прижимается к трубе подтяжкой цепи редукторным устройством с ручкой. На стойке располагается подвижная муфта с шаровым механизмом и держателем. Штативы серии ШРТ-1 различаются конструкцией держателя и способом закрепления рентгеновского аппарата.
