Портативный комплект для определения мест повреждений кабельной линии "ПОИСК К-16"
Комплекты позволяют производить ОМП силовых кабелей 0,4-35 кВ с различным типом изоляции (бумажно-масляная, сшитый полиэтилен, пластмассовая изоляция и другие) и различным типом повреждений (низкоомные и высокоомные повреждения, обрывы, короткие замыкания, заплывающие пробои и другое).
Использование беспрожиговых методов позволяет как сократить время ОМП, так и повысить точность и эффективность ОМП.
Реализованные методы ОМП:
- Предварительное ОМП кабелей:
- Импульсная рефлектометрия (TDR)
- Импульсно-дуговой метод (ARC)
- Метод колебательного разряда по току (ICM)
- Точное ОМП акустическим / акустико - электромагнитным методом до 16 кВ
- Испытание изоляции и определение пробивного напряжения до 16 кВ
Преимущества:
- Портативность – вес модулей не более 25 кг и комплект может транспортировать один специалист
- Компактность – весь комплект можно перевезти в легковом автомобиле, снегоболотоходе или снегоходе
- Универсальность – каждый прибор комплекта является самостоятельным устройством и может использоваться отдельно
- Эффективность – в комплекте реализованы все современные методы предварительного и точного определения мест повреждений кабельных линий
- Работа в труднодоступных местах – комплект можно использовать там, где не проедет передвижная лаборатория: шахты, тоннели, удаленные месторождения, РУ в больших зданиях и т.д.
Различие комплектов ПОИСК К-16 и К-35 заключается в разных уровнях максимального напряжения и емкости конденсаторов генераторов высоковольтных импульсов (ПОИСК ГИ-16 и ГИ-35). ПОИСК ГИ-16 с выходным напряжением до 16 кВ в сочетании с конденсаторами повышенной емкости (8 мкФ) позволит выдать высокую энергию разряда (до 1024 Дж) даже на невысоких напряжениях, что позволяет быстро и точно находить различные виды повреждений кабелей низкого и среднего напряжения (0,4 - 10 кВ).
Комплект подходит пользователям с небольшим и средним кабельным хозяйством. Также актуально его применение в качестве дополнения к мобильной ЭТЛ, в которой отсутствуют беспрожиговые методы (модернизация ЭТЛ) или в качестве резервного комплекта.
Технические характеристики
| Параметр | Значение |
|---|---|
| Генератор высоковольтных импульсов Поиск ГИ-16 | |
| Выходное импульсное напряжение | 0-16 кВ |
| Выходное постоянное напряжение | 0-16 кВ |
| Ток короткого замыкания | 0-320 мА |
| Энергия импульса | до 1024 Дж |
| Емкость конденсатора | 8 мкФ |
| Масса, кг | ≤25 |
| Присоединительное устройство Поиск ИДМ-40 | |
| Максимальная амплитуда импульсов | ≤40 кВ |
| Время непрерывной работы | < 30 мин |
| Масса | 18 кг |
| Рефлектометр РЕЙС-305 | |
| Диапазон измеряемых расстояний | 200 / 51200 м |
| Память | 500 рефлектограмм |
| Поисковый комплект Поиск ПК -10 | |
| Диапазон акустического канала, Гц | 80-1600 |
| Усиление, дБ | 128 |
| Погрешность ОМП, м | 0,1 |
Комплект поставки ПОИСК К-16:
- Генератор ПОИСК ГИ-16
- Присоединительное устройство ПОИСК ИДМ-40
- Присоединительное устройство ПОИСК ДТ-50
- Рефлектометр РЕЙС-305

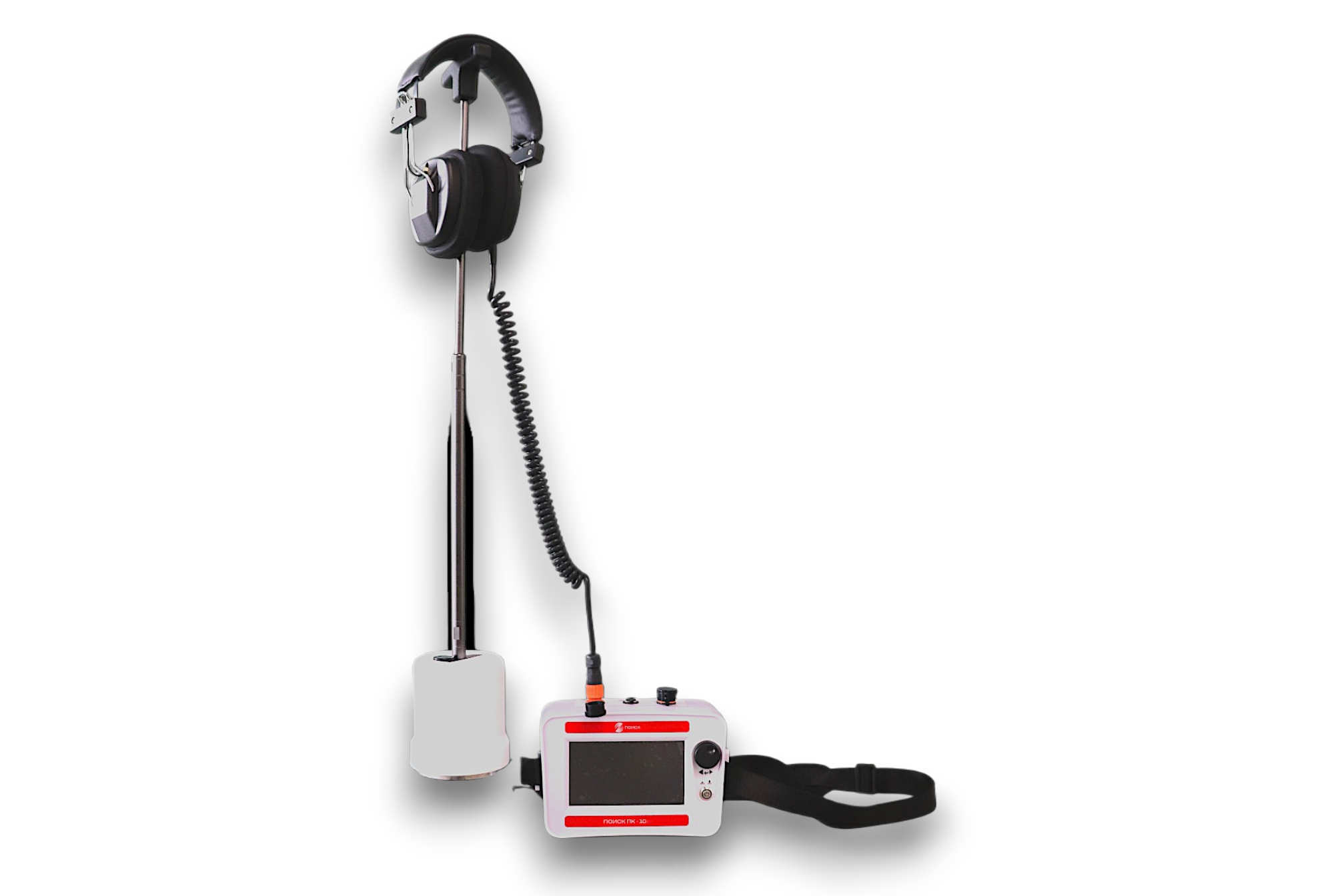

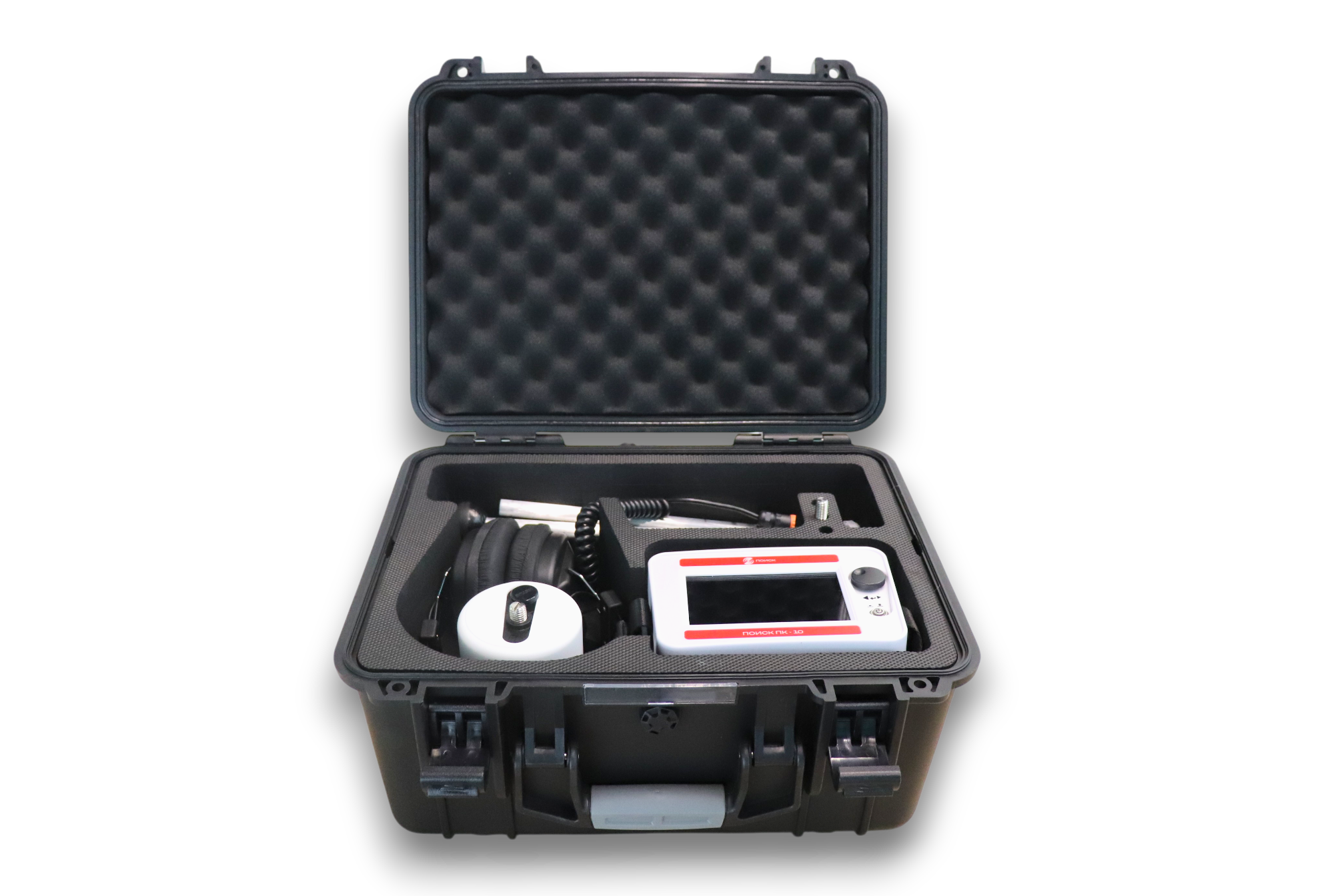

- Поисковый комплект ПОИСК ПК - 10
- Комплект кабелей
- Комплект документации (паспорт, руководство по эксплуатации)
