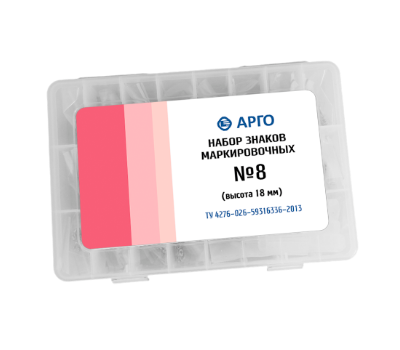

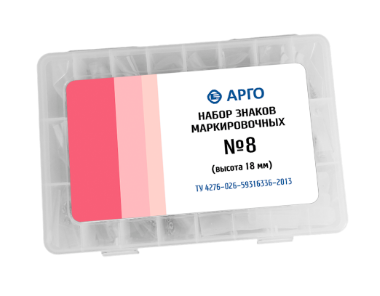

Набор маркировочных знаков №8 (цифры 18 мм)

Маркировочные знаки линии Арго используются с целью нумерации обследуемых участков. Установка производится либо в месте контроля, либо на кассете, содержащей рентген-пленку. При этом устанавливать нужно так, чтобы надпись на рентген-снимках не совмещалось с изображением сварочного шва и прилежащей к нему зоны.

В обозначениях наборов маркировочных знаков указываются:

• номер и тип;
• размеры букв или цифр
• их количество.

В стандартный набор входят:

• комплект цифр 110 шт., 18 х 11,5х 5 мм (10 цифр по 10 штук, по 5 знаков “дефис” и “стрелка”);
• пинцет;
• пеналы, в которых набирается сопроводительный текст;
• коробки с ячейками.

В каждом наборе имеются пластиковые пеналы для набора надписи. №1 и №5 – 8 пеналов 29х12х4,5 , №2, №6 – 8 пеналов 40,5х15,5х5, №3, №7 – 5 пеналов 57х20х6.

Производство знаков осуществляется согласно нормативам ГОСТ 15843-79.  Формы, в которых осуществляется отливка центробежным способом, изготовлены из высокотемпературного каучука, а 3D модели- из особого полимера. Это обеспечивает высокую точность и правильность форм маркировочных знаков.

Для изготовления самих знаков используется свинцовый сплав, этот металл ослабляет силу воздействия рентген-излучения. Поэтому набранный сопроводительный текст отлично просматривается на фотоснимке. Помещенные в пенал знаки закрепляются либо в специальном кармане кассеты, либо на самом изделии.
