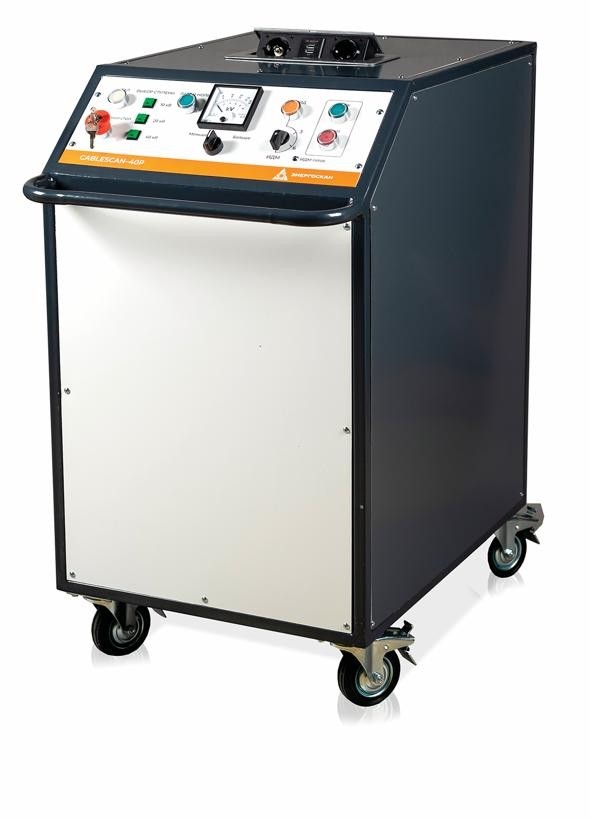

Мобильная установка поиска повреждений силовых кабелей CableScan-40P
Мобильная установка CableScan-40P (Portable) предназначена для предварительного определения места повреждения (ОМП) кабелей относительными безпрожиговыми методами (импульсной рефлектометрии, импульсно-дуговым, методами колебательных разрядов) и для точного определения места повреждения абсолютными (акустическим и акустико-электромагнитным) методами.
Система позволяет осуществлять ОМП кабелей как с различными типами изоляции (бумажно-масляная, сшитый полиэтилен, пластмассовая изоляция и т.д.), так и с различными типами повреждений (высокоомные и низкоомные повреждения, обрывы, короткие замыкания, заплывающие пробои и т.д.).
Система интегрирует в себе генератор высоковольтных импульсов, импульсно-дуговой датчик, трехфазный рефлектометр Рейс-305 и поисковый комплект CSL-10. Опционально система может комплектоваться датчиками колебательного разряда по току и напряжению, а также индукционным и трассопоисковым комплектом CST-15 для реализации индукционного и потенциального метода точного ОМП кабеля.
Возможности:
- Предварительное ОМП:
- импульсная рефлектометрия (TDR),
- импульсно-дуговым методом (ARC),
- мульти импульсно-дуговым методом (до 10 рефлектограмм за один разряд) (ARM),
- метод колебательного разряда по току (ICM),
- метод колебательного разряда по напряжению (DECAY).
2. Точное ОМП кабеля акустическим и акустико-электромагнитным методом (10/20/40 кВ, 2000 Дж).
3. Точное ОМП кабеля индукционным методом (опция).
4. Точное ОМП кабеля потенциальным методом (опция).
Преимущества:
- Высокая энергия импульса (2000/3000 Дж).
- Три ступени напряжения (10 кВ / 20 кВ / 40 кВ).
- Автоматизированное переключение ступеней.
- Интуитивно понятное управление.
- Безопасность – автоматический разряд накопленной емкости.
- Безпрожиговые методы предварительного ОМП.
- Изолированный высоковольтный кабель для подключения.
Технические характеристики
Параметр | Значение |
ГЕНЕРАТОР ВЫСОКОВОЛЬТНЫХ ИМПУЛЬСОВ | |
Максимальное выходное постоянное напряжение | 40 кВ |
Диапазоны выходных напряжений | 10 / 20 / 40 кВ |
Максимальная запасаемая энергия | 2000/3000 Дж |
Период следования импульсов | 6 сек / 3 сек / ручной разряд |
РЕФЛЕКТОМЕТР | |
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): максимальный / минимальный | 0-51,2 км |
Коэффициент укорочения установка или измерение в пределах (встроенная таблица): | 1,00...7,00
|
Зондирующие сигналы режима импульсной рефлектометрии: - амплитуда - длительность |
6,5 В (повышенная не менее 22В) от 20 нс до 25 мкс |
Выходное сопротивление: | 30...700 Ом, |
Диапазон усиления | от -12 до 60Дб |
Инструментальная погрешность измерения расстояния (все методы), не более: | 0,1% |
Размер рефлектометра | 275 х 166 х70 мм |
Память, более | 500 рефлектограмм |
ОБЩИЕ ПАРАМЕТРЫ | |
Дисплей | Сенсорный, LCD (1366х768 точек) |
Диагональ дисплея | 18,5” |
Управление | Промышленная клавиатура с трекболом |
Интерфейсы связи | USB 2.0 |
Источник бесперебойного питания, мощность | 650 ВА |
Напряжение питания однофазной сети переменного тока, В | 230 ± 10 >#/p### |
Частота напряжения переменного тока, Гц | 50 ± 2 |
Максимальная потребляемая мощность, кВА | 3,5 |
Габаритные размеры (Ш х Г х В) | 920 х 530 х 920 |
Масса, кг (в зависимости от комплектации от) | 120 кг |
Комплект поставки CS-40P:
- Мобильная система CS-40P;
- Кабель питания (5 метров);
- Кабель заземления (5 метров);
- Высоковольтный кабель с крокодилами (5 метров);
- Рефлектометр РЕЙС-305.
- Комплект документации.
Дополнительная комплектация:
- Поисковый комплект CSL-10;
- Индукционный и трассопоисковый комплект CST-15;
- Датчик колебательного разряда по напряжению ДН-80;
- Датчик колебательного разряда по току ДТ-50;
- Разрядная штанга.
