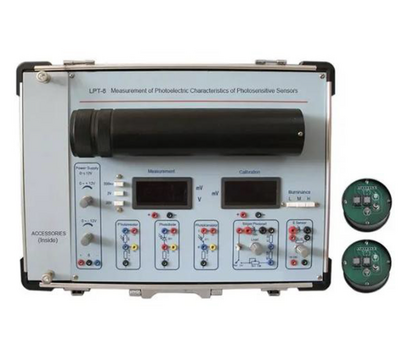

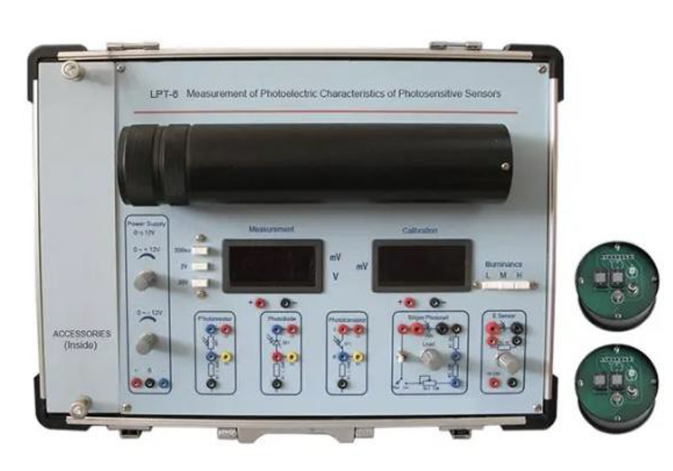

Лабораторный стенд LPT-6A Измерение фотоэлектрических характеристик светочувствительных датчиков

Светочувствительный датчик — это устройство, преобразующее световой сигнал в электрический, также известное как фотоэлектрический датчик.

Эксперименты:
1. Измерение вольт-амперной характеристики и зависимости от освещённости для кремниевого фотоэлемента и фоторезистора.
2. Измерение вольт-амперной характеристики и зависимости от освещённости для фотодиода и фототранзистора.

КОМПЛЕКТАЦИЯ

1) Источник питания: постоянное напряжение от –12 В до +12 В (регулируемое), ток до 0.3 А
2) Источник света: трёхуровневый (плавная регулировка яркости на каждом уровне), максимальная освещённость > 1500 лк
3) Источник света: лампа накаливания, освещённость от 0 до ~300 лк, плавно регулируется изменением напряжения питания
4) Вольтметр: цифровой,
- Диапазоны: 0-200 мВ, 0-2 В, 0-20 В
- Разрешение: 0.1 мВ, 1 мВ, 10 мВ
5) Цифровой вольтметр для калибровки: диапазон 0–200 мВ, разрешение 0.1 мВ
6) Закрытый оптический путь: длина около 200 мм
Лабораторный стенд поставляется в упаковочных кейсах с ложементом, методическим описанием, комплектом крепёжных элементов, набором для чистки оптики и инструментами.
