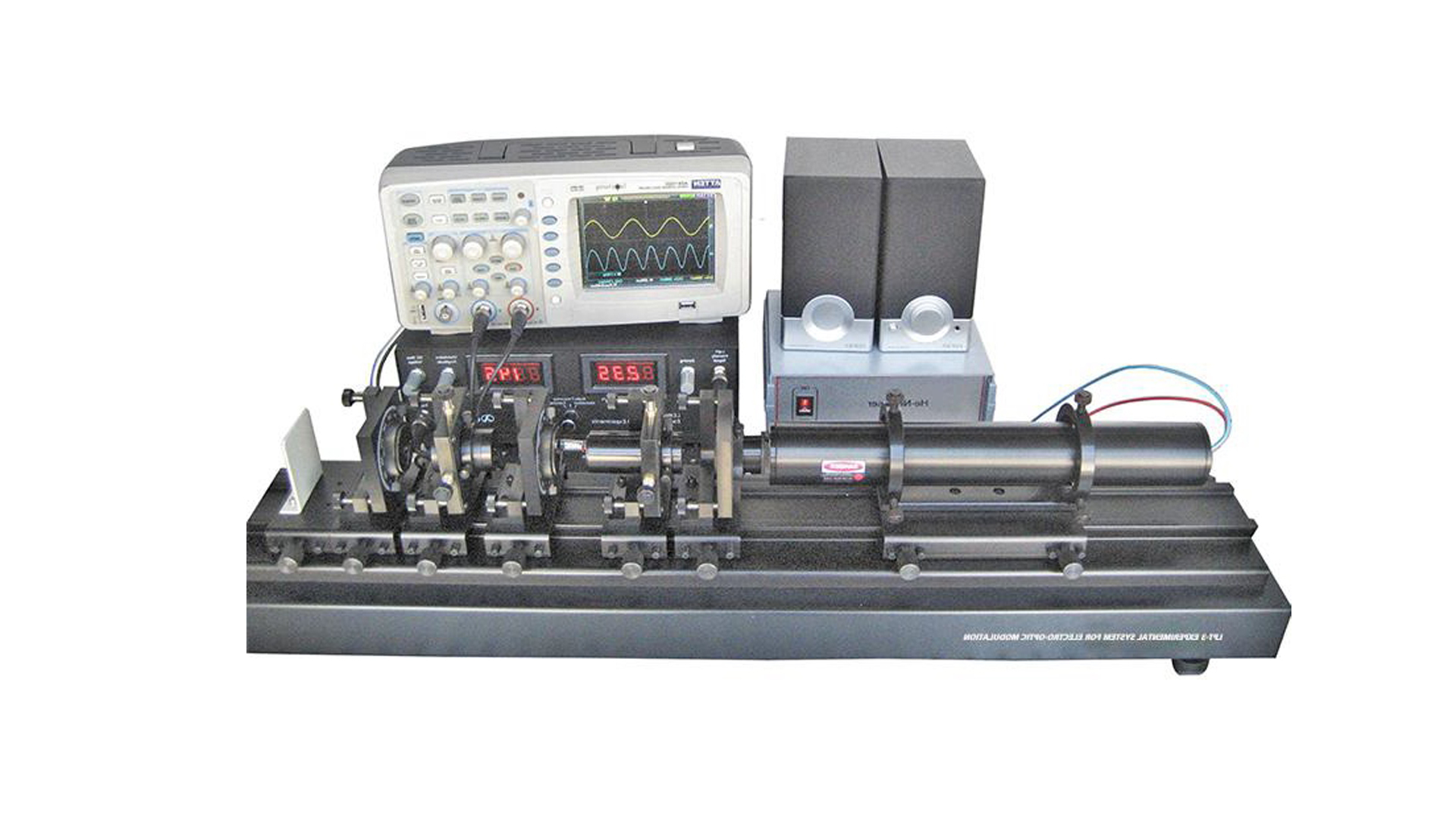

Лабораторный стенд LPT-3 Экспериментальная установка для исследования электрооптической модуляции

Электрооптический эффект - это явление дифракции света в среде, возмущённой действием внешнего электрического поля.

Эксперименты:
1. Отображение формы сигнала электрооптической модуляции
2. Наблюдение явления электрооптической модуляции
3. Измерение полуволнового напряжения электрооптического кристалла
4. Расчёт электрооптического коэффициента
5. Демонстрация оптической связи с использованием технологии электрооптической модуляции

КОМПЛЕКТАЦИЯ

1) Источник питания для электрооптической модуляции:
– амплитуда модуляции синусоидального сигнала: 0–300 В (плавно регулируемая)
– постоянное смещение: 0–600 В (плавно регулируемое)
– выходная частота: 1 кГц
2) Электрооптический кристалл (LiNbO3):
– размеры: 5×2.5×60 мм
– электроды: посеребрённое покрытие
– плоскостность: < λ/8 при 633 нм
– диапазон прозрачности: 420–5200 нм
Лабораторный стенд поставляется в упаковочных кейсах с ложементом, методическим описанием, комплектом крепёжных элементов, набором для чистки оптики и инструментами.
