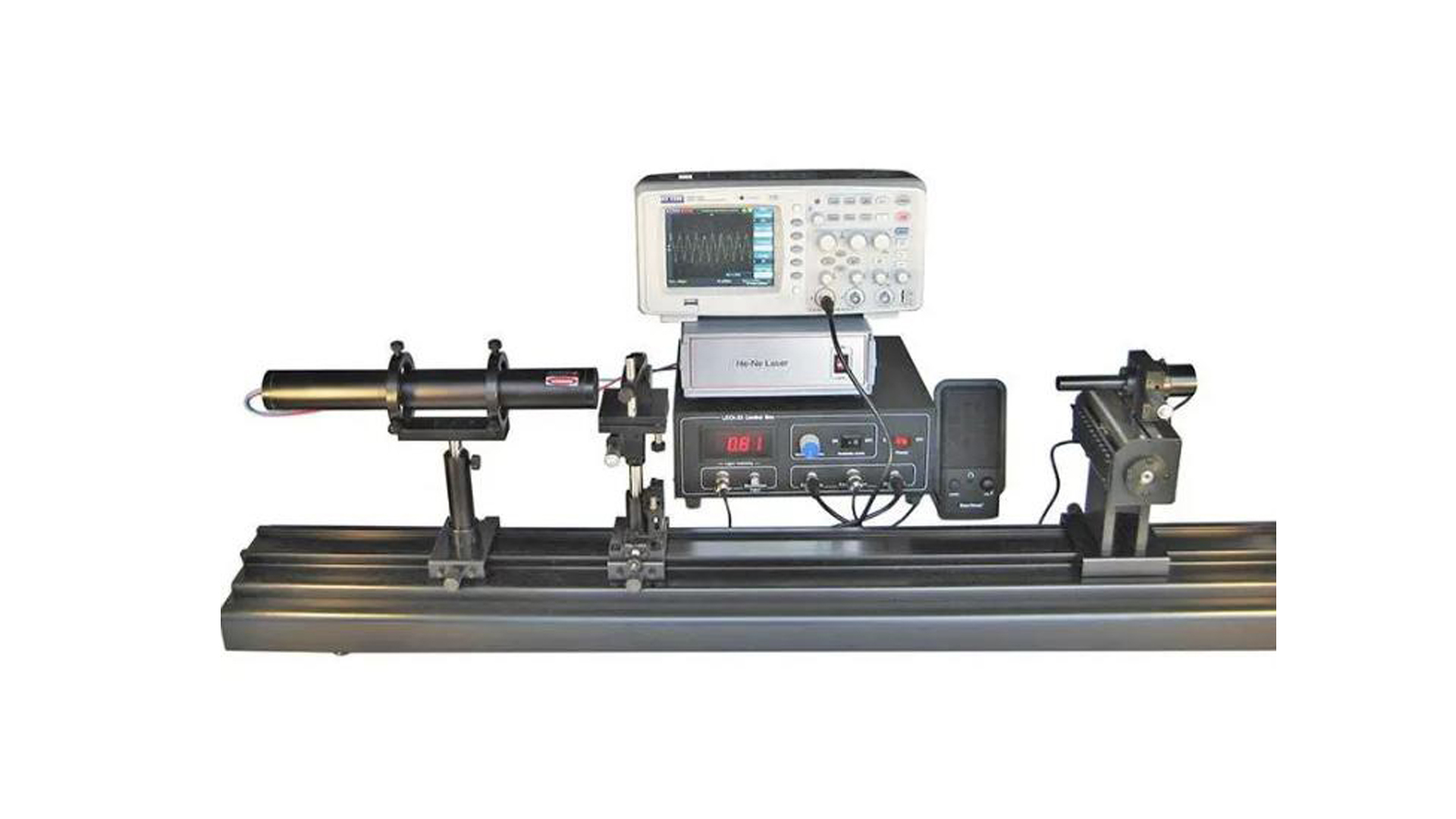

Лабораторный стенд LPT-2 Экспериментальная установка для исследования акустооптического эффекта

Акустооптический эффект — это явление дифракции света в среде, возмущённой ультразвуковыми волнами.

Эксперименты:
1. Наблюдение дифракции Брэгга и измерение угла брэгговской дифракции
2. Отображение формы сигнала акустооптической модуляции
3. Наблюдение явления акустооптического отклонения
4. Измерение эффективности и полосы пропускания акустооптической дифракции
5. Измерение скорости распространения ультразвуковых волн в среде
6. Моделирование оптической связи с использованием технологии акустооптической модуляции

КОМПЛЕКТАЦИЯ

1) He-Ne лазер (P= <1.5 мВт, λ=632.8 нм)
2) Электрооптический кристалл (LiNbO3):
– размеры: 5×2.5×60 мм
– электроды: посеребрённое покрытие
– плоскостность: < λ/8 при 633 нм
– диапазон прозрачности: 420–5200 нм
3) Поляризатор:
- оптическое окно φ16 мм / диапазон длин волн 400-700 нм;
- степень поляризации: 99.98%;
- пропускание: 30% (параллельная поляризация), 0.0045% (перпендикулярная)
4) PIN-фотодиод
5) Блок питания:
- амплитуда модуляции синусоидального сигнала: 0–300 В (плавно регулируемая)
- постоянное смещение: 0–600 В (непрерывная регулировка)
- частота сигнала: 1 кГц
6) Оптический рельс: L = 1 м
Лабораторный стенд поставляется в упаковочных кейсах с ложементом, методическим описанием, комплектом крепёжных элементов, набором для чистки оптики и инструментами.
