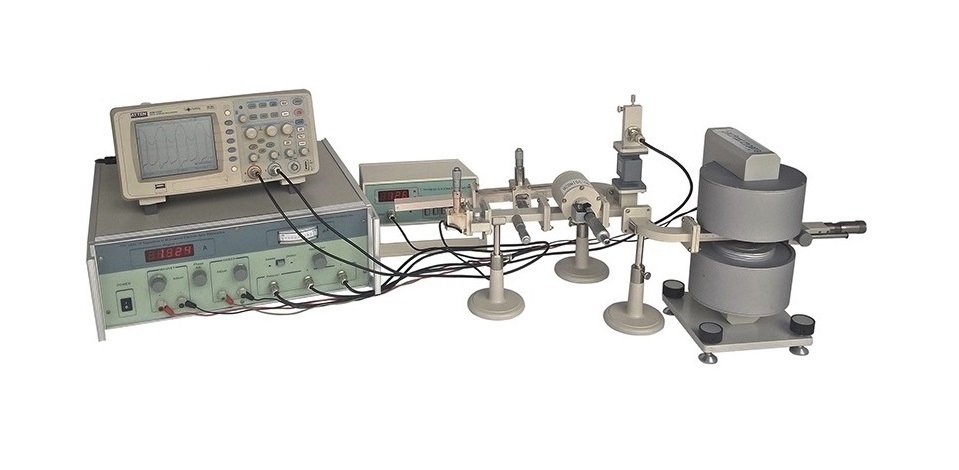

Лабораторный стенд LADP-3 Исследование электронного парамагнитного резонанса СВЧ диапазона

Эксперименты:

1. Изучить и понять явление электронного парамагнитного резонанса (ЭПР).
2. Измерить g-фактор (фактор Ланде) для образца 2,2-дифенил-1-пикрилгидразил.
3. Узнаете, как использовать СВЧ устройства в системе ЭПР.
4. Понимание стоячей волны путем изменения длины резонатора и определения длины волны волновода.
5. Измерить распределение поля стоячих волн в резонаторе и определить длину волны волновода.

Описание:
СВЧ система
1) Поршень с коротким замыканием
2) Образец
3) Измеритель микроволновой частоты
4) Размеры волновода
Электромагнит
5) Входное напряжение и точность
6) Диапазон входного тока и точность
7) Стабильность магнитного поля
8) Индукция магнитного поля
Развертка поля
9) Выходное напряжение
10) Диапазон выходного тока
11) Диапазон регулировки фазы
12) Выход
Твердотельный генератор СВЧ сигнала
13) Частота
14) Дрейф частоты
15) Рабочее напряжение
16) Выходная мощность
17) Режим работы и параметры
18) Коэффициент стоячей волны по напряжению
19) Размеры волновода

Технические характеристики:

СВЧ система
1) Диапазон регулировки: 30 мм
2) Порошок 2,2-дифенил-1-пикрилгидразил в пробирке (размеры: 2×6 мм)
3) Диапазон измерений: 8,6 ГГц ~ 9,6 ГГц
4) 22,86 мм × 10,16 мм
Электромагнит
5) Максимальное значение: ≥ 20 В, точность: 1% ± 1 знак
6) 0 ~ 2.5 А, точность: 1% ± 1 знак
7) ≤1 х 10-3 + 5 мА
8) 0 ~ 450 мТл
Развертка поля
9) ≥ 6 В
10) 0.2 ~ 0.7 А
11) ≥ 180°
12) Разъем BNC, выходной сигнал пилообразной формы 1–10 В.
Твердотельный генератор СВЧ сигнала
13) 8.6 ~ 9.6 ГГц
14) ≤ ± 5×10-4/15 мин
15) ~ 12 В постоянного тока
16) > 20 мВт в режиме равной амплитуды
17) Равная амплитуда; внутренняя модуляция прямоугольным импульсом; частота повторения: 1000 Гц; точность: ± 15%; асимметрия: < ± 20%
18) < 1.2
19) 22,86 мм × 10,16 мм

Лабораторный стенд поставляется в упаковочных кейсах с ложементом, методическим описанием, комплектом крепёжных элементов, набором для чистки оптики и инструментами.
