Комплекс трассопоисковый "Сталкер" 80-24, набор дефектопоисковый "НефтеГаз"

Комплекс трассопоисковый "Сталкер" 80-24, набор дефектопоисковый «НефтеГаз» предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

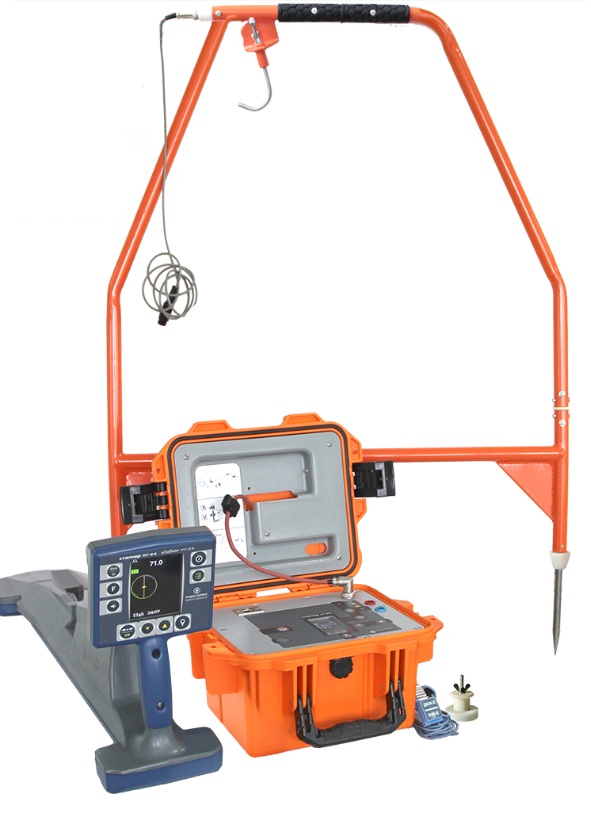

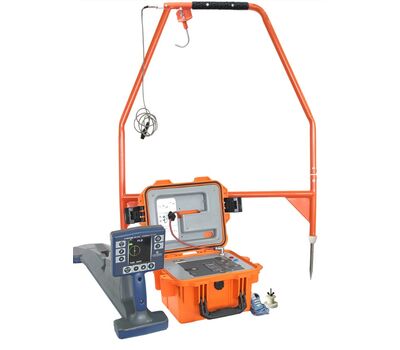

В комплект поставки трассодефектоискателя входит :

• генератор «Сталкер» ГТ-80 (LFP),
• приемник «Сталкер» ПТ-24,
• датчик контроля изоляции «А-рамка» с креплением,
• датчик контроля изоляции «ДКИ-Е» с браслетом,
• контакт магнитный.

Общие особенности трассопоискового комплекса "Сталкер 80-24" (LFP)

• поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
• автоматическое отображение глубины и силы тока (даже в пассивных режимах);
• функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций;
• частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию;
• для газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
• трассировка и координирование местоположения во всемирной системе координат;
• встроенный GPS/ГЛОНАСС модуль;
• высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
• возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
• связь с компьютером по Bluetooth , память на 10000 измерений;
• дистанционное управление генератором  ГТ-80 через сеть GSM;
• поиск положения передающих зондов и камер телеинспекции;
• меню приемника ПТ-24 на русском, английском и китайском языках.

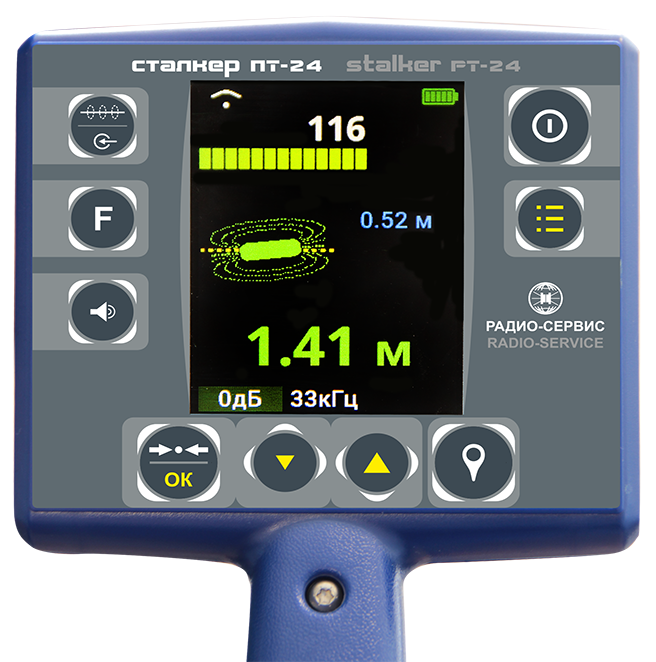

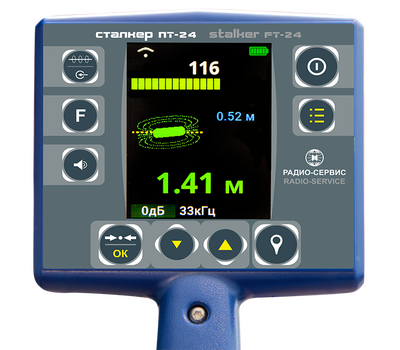

Приемник "Сталкер ПТ-24" (встроенный GPS/ГЛОНАСС модуль, Li-Ion):

• облегченная конструкция (вес 1,9 кг.)

• встроенный GPS/ГЛОНАСС модуль

• Увеличенный яркий цветной дисплей
• Увеличенное время работы до 20 часов от Li-Ion аккумуляторов

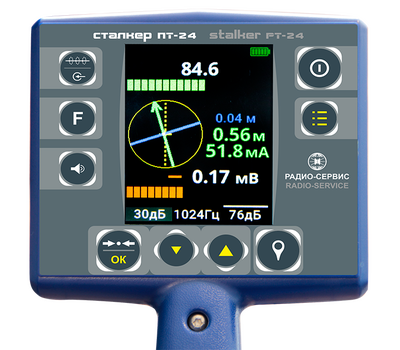

  Непрерывное отображение на  дисплее всех необходимых параметров:

• Функция «Компас» с одновременным схематичным отображением двух коммуникаций: первая с протекающим током от генератора; вторая с протекающим током промышленной частоты  (кабелей) или ЭХЗ (труб);
• Шкалы «максимума» и «минимума»;
• Глубины залегания и силы тока коммуникации на всех активных частотах;
• Полярность сигнала  -   в месте повреждения изоляции происходит смена знака «+» на «-»;
• Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
• Режим острый максимум.

В режиме "ЗОНД" обеспечивает поиск положения  передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании на частотах 512 или 32768 Гц (33кГц)

Запись в память приемника ПТ-24:

• уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
• направления к коммуникации;
• показания глубины залегания коммуникации и величины тока в ней;
• направления поискового тока;
• относительной полярности разности потенциалов по входу «ДАТЧИК»;
• фазы сигнала по входу «ТРАССА»;
• рабочих частот;
• местные дата и время в момент снятия показаний по информации GPS;
• координат места снятия показаний по информации GPS.

 Технические характеристики приемника ПТ-24

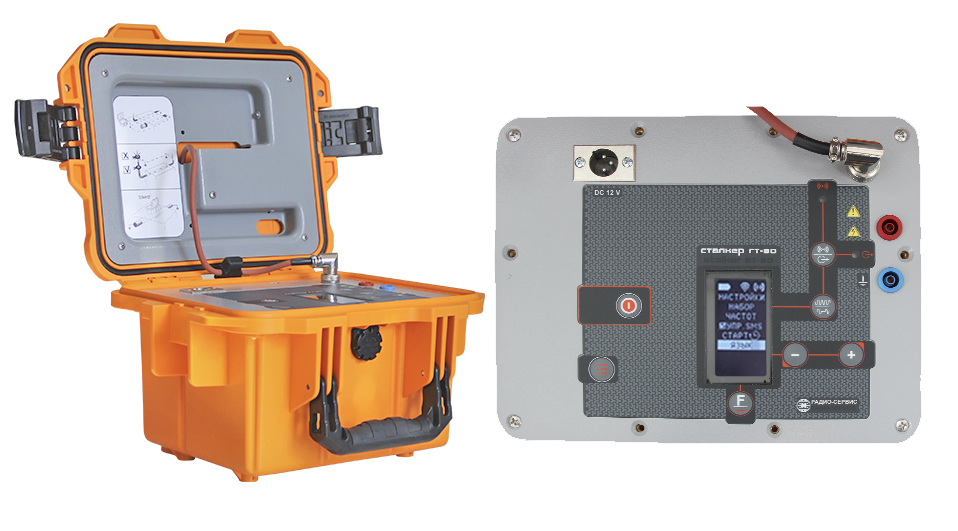

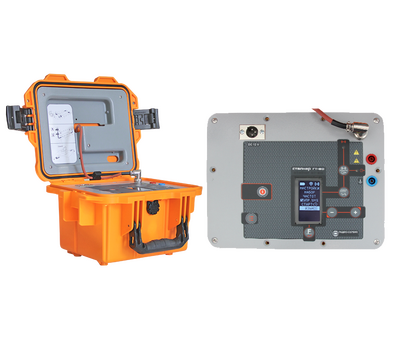

Генератор ГТ-80

• Мощность и ток до 80 Вт, 12 А
• Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли
• Дистанционное управление генератором через сеть GSM
• Отложенный старт
• Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100
• Быстрое автоматическое согласование с нагрузкой для простоты использования
• Совместим со всеми приемниками серии «Сталкер»
• Работа с приемниками других производителей
• Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В)
• Влагозащищенный, ударопрочный корпус (IP 65).

Технические характеристики генератора ГТ-80

Комплект поставки:

1. приемник "Сталкер ПТ-24" с GPS/ГЛОНАСС модулем (Li-Ion) - 1 шт.;
2. руководство по эксплуатации на ПТ-24 - 1 шт.;
3. блок питания 12В, 1А - 1 шт.;
4. батарейный отсек 6*АА-2 - 1 шт.;
5. Bluetooth-USB адаптер - 1 шт.;
6. сумка для приемника ПТ-24 - 1 шт.;
7. чехол солнцезащитный для ПТ-24 - 1 шт.;
8. генератор "Сталкер ГТ-80" (LFP) - 1 шт.;
9. руководство по эксплуатации на ГТ-80 - 1 шт.;
10. блок питания генератора 12В, 3А - 1 шт.;
11. кабель питания 12В - 1 шт.;
12. сумка для принадлежностей генератора "Сталкер" - 1 шт.;
13. катушка с проводом 10 м для генератора "Сталкер", красная - 1 шт.;
14. катушка с проводом 10 м для генератора "Сталкер", синяя - 1 шт.;
15. зажим изолированный типа "крокодил" d30, красный - 1 шт.;
16. зажим изолированный типа "крокодил" d30, синий - 1 шт.;
17. штырь заземления 50 см, нержавеющая сталь  - 1 шт.;
18. датчик контроля изоляции ДКИ-Е с браслетом - 1 шт.;
19. датчик контроля изоляции "А-рамка" с креплением - 1 шт.;
20. контакт магнитный - 1 шт.
