Центратор звенный наружный ЦЗН

Звенный наружный центратор для труб применяются в нефтепроводной строительной отрасли для центровки торцов труб (обечаек) при сварочных работах диаметром 20 мм по 2020 мм.

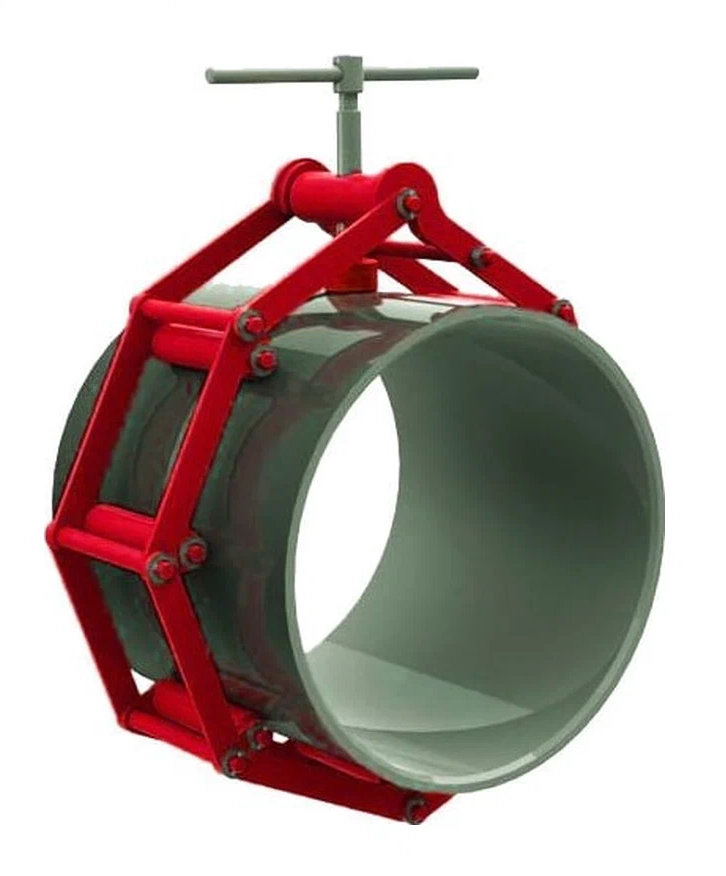

Наружный центратор для труб - это удобное, простое и неприхотливое в работе приспособление для стяжки труб перед сваркой.

Центраторы изготавливаются по ТУ 3663-001-42930233-2016.

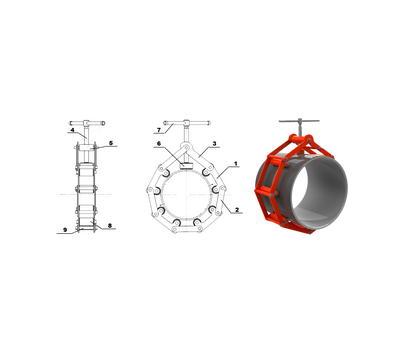

Металлический наружный центратор для труб состоит из легированных стальных многозвенников марки 09Г2С, соединённых друг с другом опорными роликами (см. фото: 1, 2, 3 - звено; 4 - винт; 5 - траверса; 6 - пята; 7 - рукоятка; 8 - ролик; 9 - ось). Опорные ролики на центраторе цзн также выполнены из легированной стали 09Г2С.

Преимущества использования стали 09Г2С при производстве центраторов ЦЗН, ЦНЭ, ЦНГ:

• обладает хорошей твердостью и прочностью;
• стойкость к трещинам при стягивании трубы центратором;
• повышенный предел выносливости;
• низкая к деформации при зажиме трубопровода друг с другом.

Центратор для сварки труб применяется как в полевых условиях при рабочей температуре от -60С до +60С, так и в условиях промышленных предприятий. В отличии от гидравлического центратора ЦНГ, центратор ЦЗН более транспортабельный и удобный в работе.

Производство центраторов возможно на любой диаметр трубы начиная от 20 мм до 2020 мм.

Пример заказа - центратор ЦЗН-530, где ЦЗН-центратор звенный наружный; 530-диаметр трубопровода.

Комплект поставки:

1. центратор ЦЗН.
2. паспорт, инструкция по эксплуатации;
3. сертификат соответствия.
