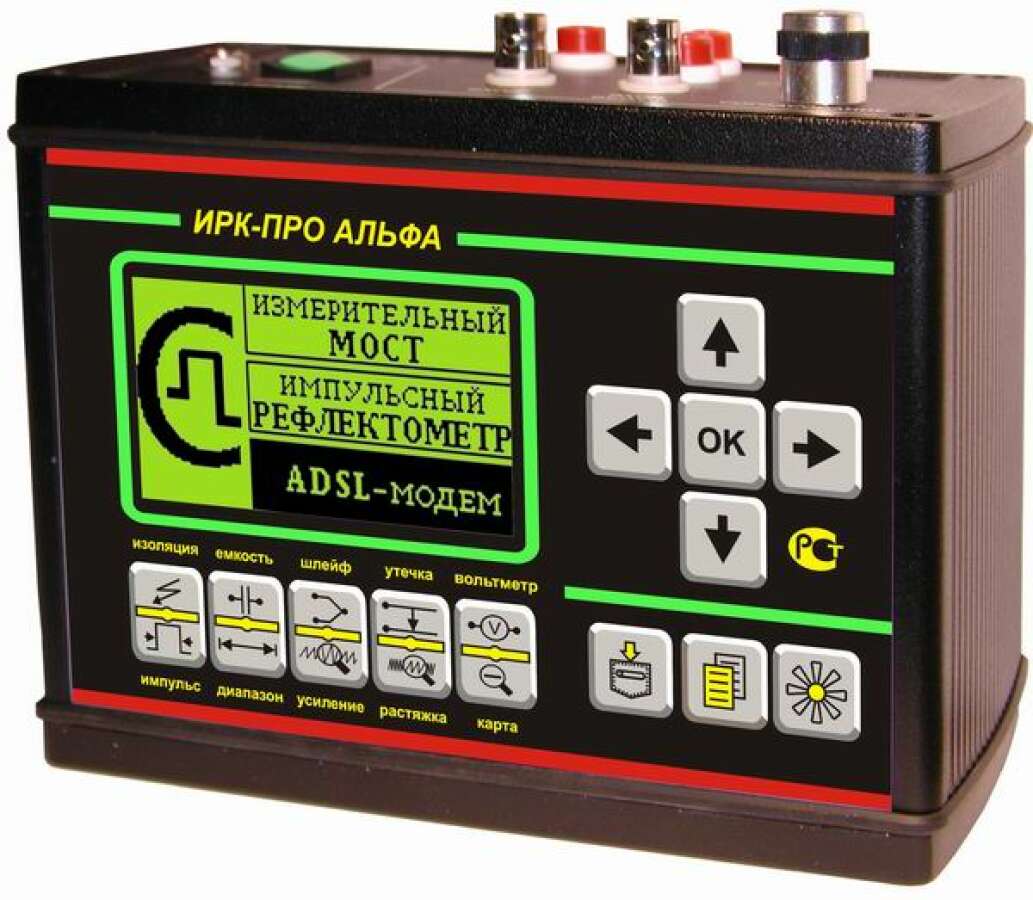

Кабельный прибор ИРК-ПРО Альфа с модемом
ИРК ПРО Альфа - это кабельный прибор , включающий рефлектометр, измерительный мост, ADSL модем, предназначен для универсального поиска повреждений (мостовой и рефлектометром), проведения плановых измерений, теста ADSL. Оснащен графическим дисплеем, удобным меню, вольтметром, генератором.
Также есть модель ИРК-ПРО Альфа-Е – импульсный прибор для всех типов силовых кабелей + измерительный мост для низковольтной распределительной сети.
Приборы применяют для:
- измерения расстояния до понижения изоляции кабеля;
- определения места обрыва или перепутывания жил кабельных линий;
- измерения сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей.
Функции рефлектометра
- Измерение расстояния до места повреждения кабеля
- Определение характера повреждений
- Измерение расстояния между неоднородностями волнового сопротивления
- Определение длины кабеля
- Измерение коэффициента укорочения
Функции измерительного моста ИРК-ПРО
- Измерение сопротивления изоляции
- Измерение электрической емкости и расстояния до места разбитости пар
- Измерение сопротивления шлейфа и омической асимметрии
- Измерение расстояния до повреждения изоляции
- Измерение расстояния до места обрыва кабеля
- Определение длины кабеля
- Измерение напряжения на кабеле
- Мост имеет два уровня испытательного напряжения: 400 В для открытия любых дефектов, пониженное 180 В для работы с импортным оборудованием
Функции ADSL модема
- Проверка связи со станционным оборудованием ADSL (DSLAM)
- Измерение характеристик канала:
- отношение сигнал/шум
- затухания в линии
- интегральной мощности передачи в восходящем и нисходящем потоках
- интегральные значения скорости в восходящем и нисходящем потоках
- Поддерживаемые протоколы:
- ADSL
- ADSL2
- ADSL2+
- схемы спектрального распределения в соответствии с Annex A и Annex B
Особенности
- Встроенная память позволяет хранить характеристики 50 рабочих кабелей, 35 000 пар плановых измерений и 1000 рефлектограмм
- Функция вольтметра для контроля напряжения в линии
- Генератор для поиска пар на дальнем конце
- Вывод результатов в цифровом и графическом виде. На карте кабеля показывается место неисправности и обозначены муфты
- Функция "Список кабелей" позволяет ускорить процесс измерений. Кабель в списке «помнит» свои параметры
- Конструкция сумки предусматривает возможность подключения разъемов, не вынимая прибор из сумки
Купить искатель кабелей с повреждениями, а также трассоискатели в Москве и других городах России с доставкой вы можете в нашем интернет-магазине по доступным ценам.
Технические характеристики
| Параметр | Значение |
| Диапазон измерения сопротивления изоляции | 1 кОм - 50 000 МОм |
| Диапазон электрической емкости | 0,1 - 2000 нФ |
| Диапазон измерения сопротивления шлейфа | 0 - 10 кОм |
| Испытательное напряжение | 400 В, 180 В |
| Диапазон измерения напряжения | 0 - 300 В |
| Диапазон Rп в месте повреждения изоляции | 0 - 20 Мом |
| Максимальная погрешность определения расстояния до места повреждения изоляции | для Rп = 0 - 3 МОм 0,1%+1м |
| Максимальная погрешность измерения сопротивления шлейфа в диапазоне | 0-3000 Ом ±0,1% + 0,1 Ом 3 кОм - 10 кОм ±0,1 кОм |
| Максимальная погрешность измерения омической асимметрии | ±0,1% + 0,1 Ом |
| Максимальная погрешность измерения сопротивления изоляции | ±2% + 1 кОм |
| Максимальная погрешность измерения емкости | ±2% + 0,1нФ |
| Диапазоны измеряемых рефлектометром расстояний при коэффициенте укорочения 1,5 | 40 - 30720 м |
| Максимальная погрешность определения расстояния | 1% (с растяжкой точность выше) |
| Перекрываемое затухание | не менее 80 дБ |
| Амплитуда зондирующего импульса | не менее 10 В |
| Длительность зондирующего импульса | 10-30000 нс |
| Выходное сопротивление | 27-400 Ом |
| Диапазон установки коэффициента укорочения | 1-7 |
| Питание прибора | встроенный аккумулятор Li-Ion 7,2В 4,4 А/ч |
| Потребляемая мощность не более | 3 Вт |
| Габариты | 130х170х85 мм |
| Вес | 1,3 кг |
Калибровка входит в стоимость прибора.
