Устройство ИДД-40М применяется для предварительного ОМП высокоомных повреждений. Для реализации метода колебательного разряда по напряжению необходимо совместное использование присоединительного устройства ИДД-40М, с генератором высоковольтных импульсов (ударным генератором, например, ГВИ-32М) и рефлектометром, поддерживающим данный метод.

Особенности

- портативное исполнение в ударопрочном кейсе,
- возможность работы с различными генераторами высоковольтных импульсов и рефлектометрами,
- реализация самого эффективного беспрожигового метода,
- простота подключения и использования.

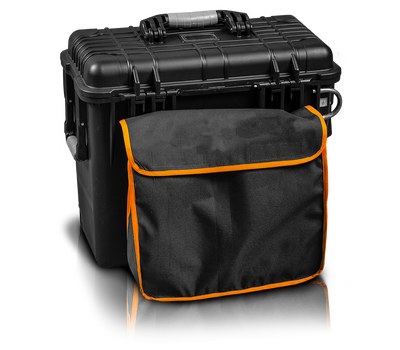

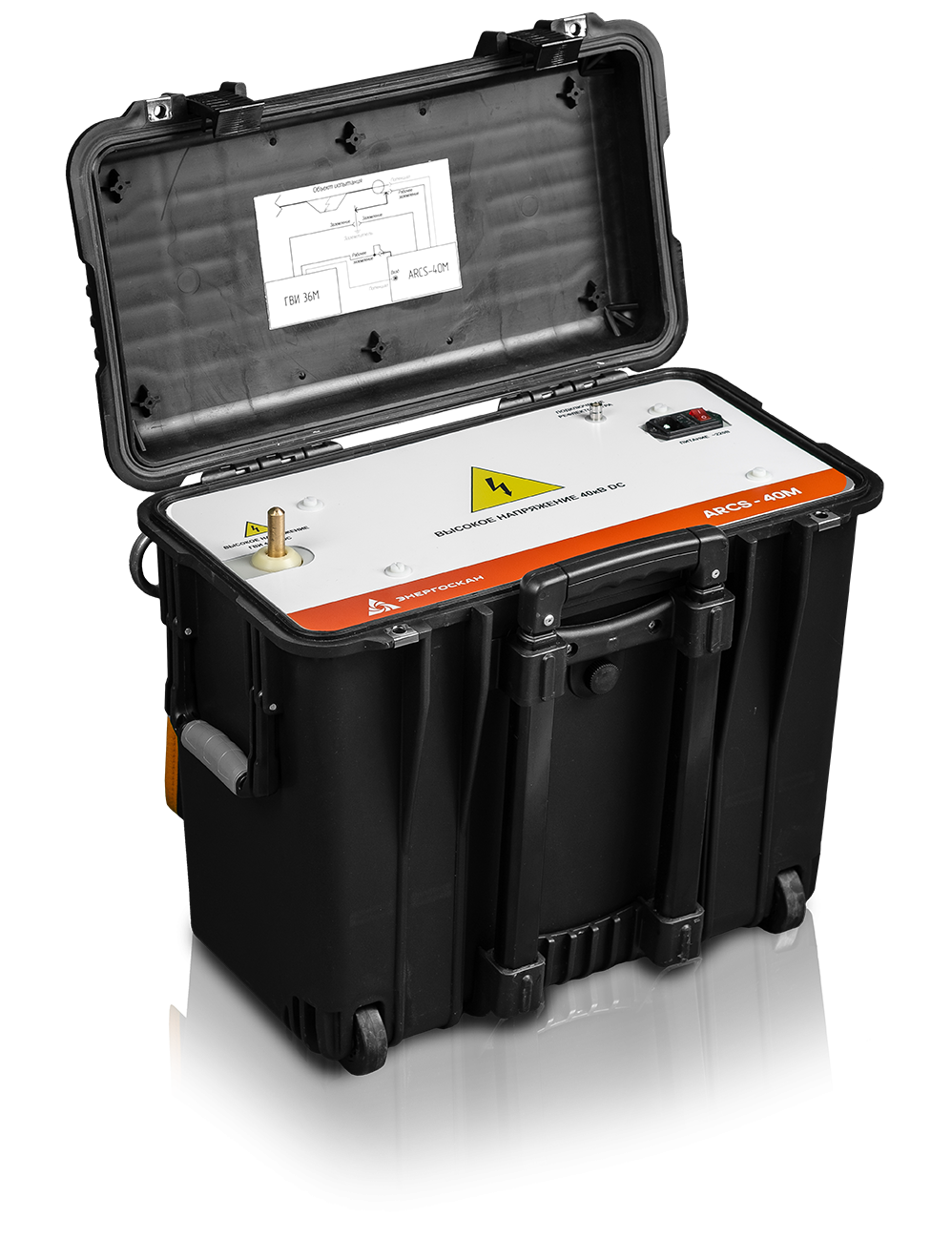

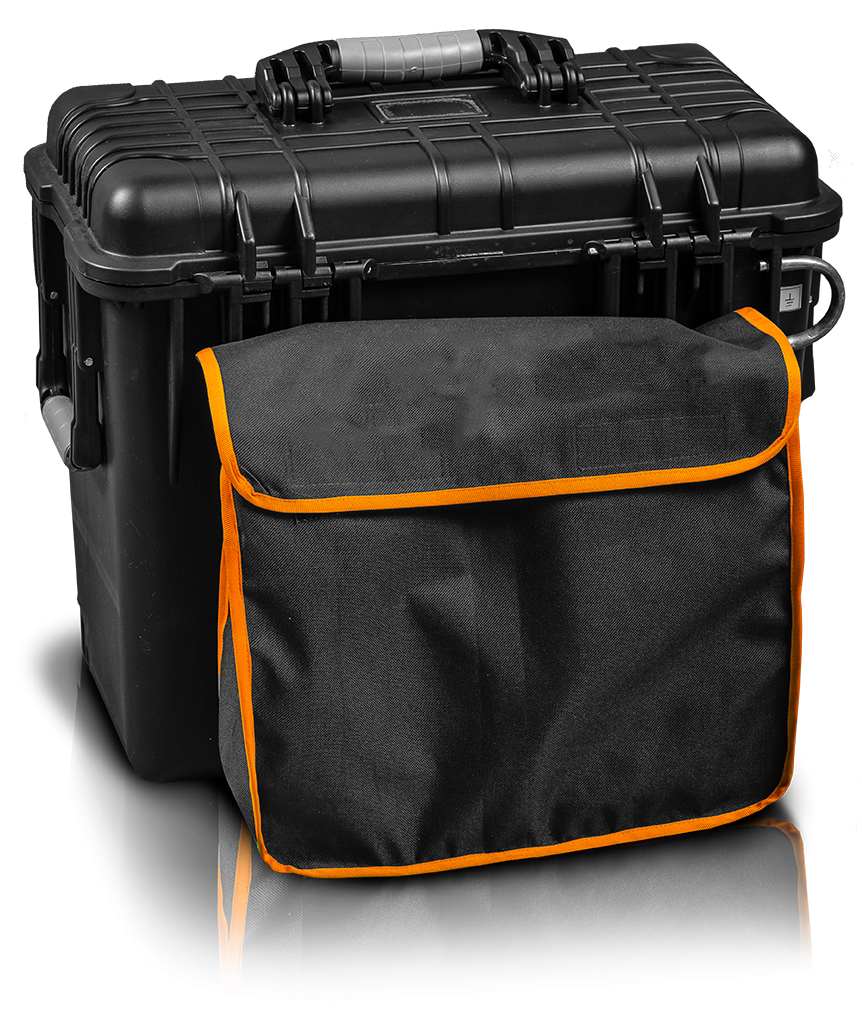

Немаловажной особенностью является исполнение прибора – автономный датчик импульсно-дугового метода в ударопрочном пластиковом транспортировочном кейсе с ручкой и колесиками. Такое решение позволяет с удобством осуществлять транспортировку устройства, в том числе и в труднодоступные места: шахты, тоннели метро, здания и места куда могут проехать только снегоболотоходы. Также такое исполнение позволяет использовать устройство для доукомплектования и модернизации старых электротехнических лабораторий, в которых отсутствуют современные беспрожиговые методы.

Описание методов

Импульсно-дуговой метод заключается в подаче от импульсного генератора через присоединительное устройство высоковольтного импульса для возникновения дугового разряда в месте пробоя. Одновременно с подачей высоковольтного импульса осуществляется подача низковольтных зондирующих импульсов от рефлектометра в поврежденный кабель, а так как сопротивление повреждения во время горения дуги становится минимальным, то на рефлектометре мы видим место короткого замыкания кабеля. Анализ рефлектограмм позволяет определить расстояние до места повреждения кабеля с большей точностью относительно методов колебательного разряда по напряжению и току.

Технические характеристики

Комплект поставки:

- присоединительное устройство ИДД-40M в кейсе
- кабель заземления
- высоковольтный кабель в сумке
- кабель питания
- документация (паспорт, руководство по эксплуатации)
