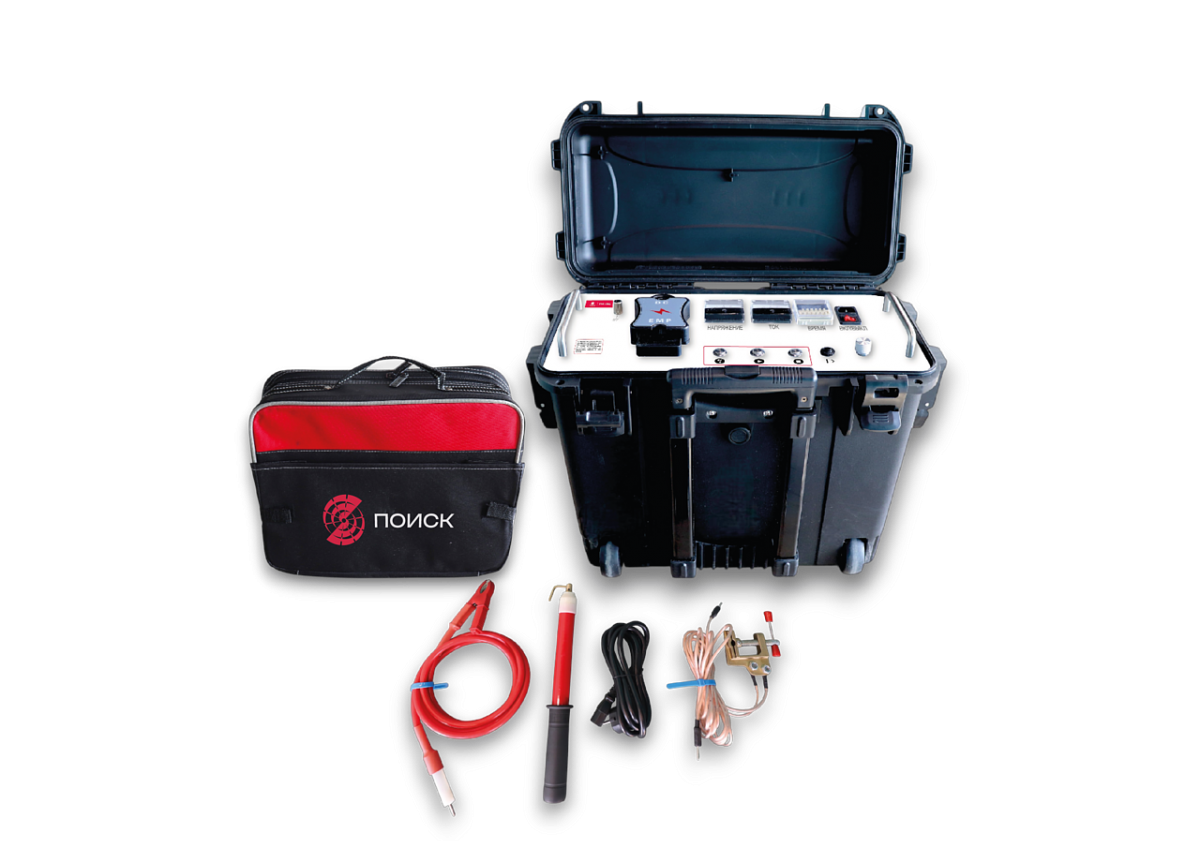

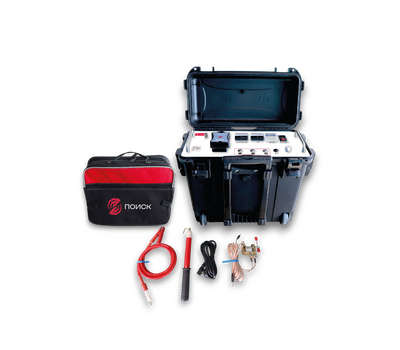

ПОИСК ГИ-35 Портативный генератор высоковольтных импульсов

ПОИСК ГИ-35 с выходным напряжением до 35 кВ в сочетании с конденсатором 2 мкФ предназначен для ОПМ кабелей 0,4 – 35 кВ.

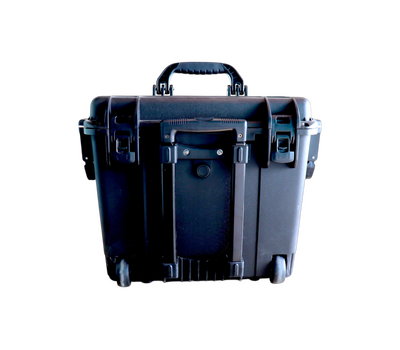

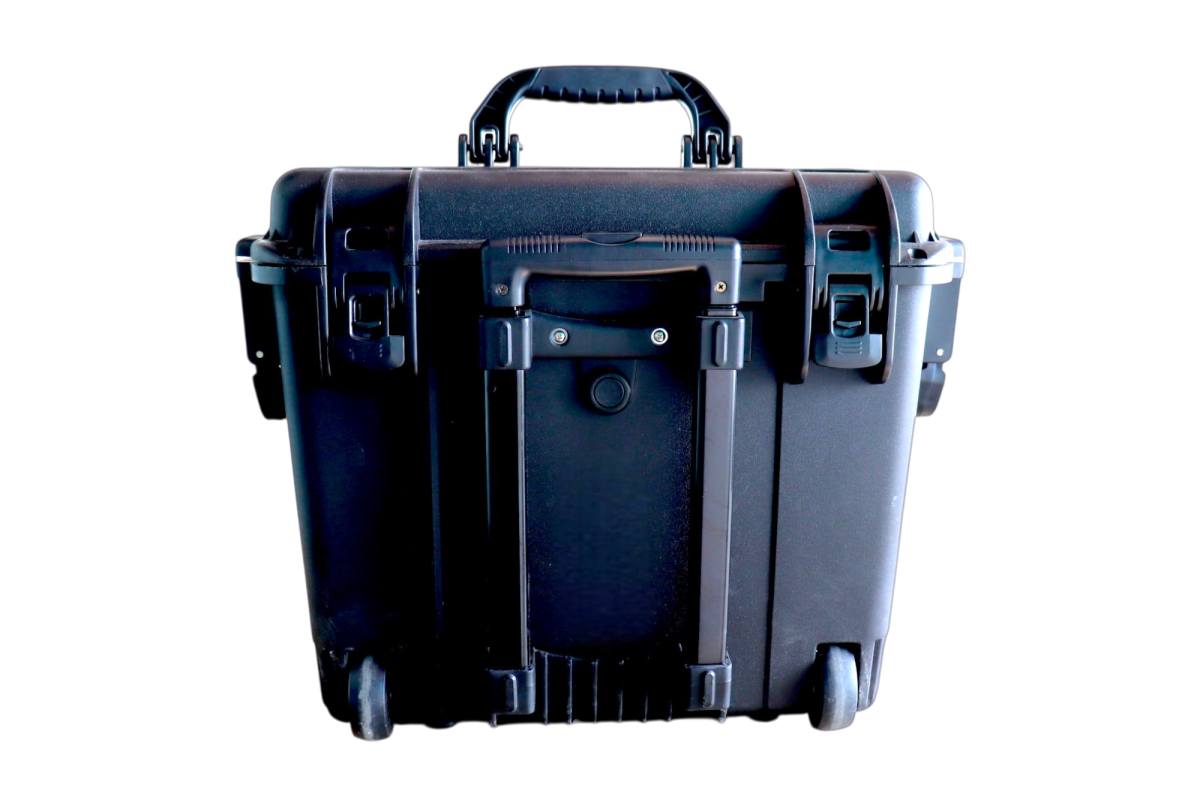

Генератор выполнен в защищенном пластиковом кейсе с колесиками и ручкой для транспортировки. Малые габариты и вес генератора позволяют с удобством осуществлять транспортировку устройств, в том числе и в труднодоступные места: шахты, тоннели метро, здания и места куда могут проехать только снегоболотоходы.

Регулятор напряжения позволяет плавно регулировать напряжение заряда конденсаторов и обеспечивает плавную регулировку постоянного напряжения с индикацией выходного напряжения и тока. Также устройство обладает функцией автоматического разряда накопленной энергии объекта после завершения испытания.

Преимущества:

• портативное исполнение, масса ≤25 кг
• выходное импульсное напряжение до 16 кВ энергия разряда до 900 Дж
• возможность испытаний постоянным напряжением
• регулировка интервалов между импульсными разрядами
• автоматическая защита от перенапряжения, перегрузки по току и перегрева
• плавная регулировка напряжения с нуля
• ударопрочная, компактная и лёгкая конструкция для полевых работ
• устойчив к коротким замыканиям на землюдля полевых работ

Акустический метод точного ОМП кабеля реализуется путем совместного использования генератора высоковольтных импульсов и акустического приемника. Позволяет находить повреждение различного типа («заплывающие пробои», однофазные и межфазные повреждения с различными переходными сопротивлениями, обрывы). Генератор выдает импульсное напряжение с крутым фронтом, которое создает электрический пробой кабеля в месте повреждения. Электрический пробой в месте повреждения кабеля является источником электромагнитных и акустических волн, которые можно зафиксировать на поверхности земли с помощью соответствующих приемников.

Характеристики
