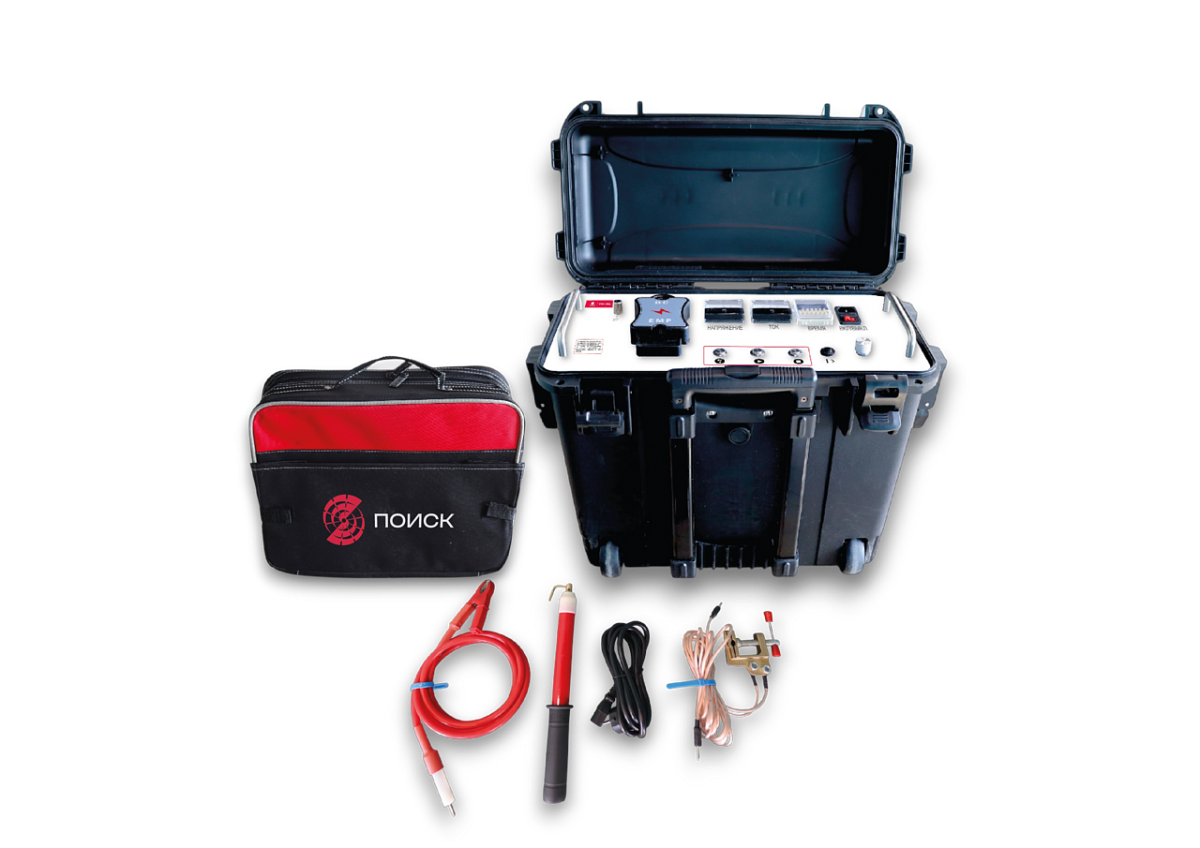

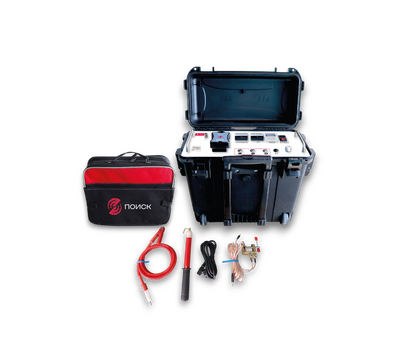

ПОИСК ГИ-16 Портативный генератор высоковольтных импульсов

Портативный генератор Поиск ГИ-16 предназначен для точного определения мест повреждений акустическим методом (совместно с поисковым приемником ПОИСК-10 / ПОИСК-10П), проведения испытаний повышенным постоянным напряжением и определения пробивного напряжения повреждения (испытание на пробой). В составе комплекта ПОИСК ГИ-16 (с присоединительными устройствами и рефлектометром) позволяет осуществлять предварительное ОМП кабеля беспрожиговыми методами: импульсно-дуговым и колебательного разряда по току.

ПОИСК ГИ-16 с выходным напряжением до 16 кВ в сочетании с конденсаторами повышенной емкости (8 мкФ) позволит выдать высокую энергию импульса (до 900 Дж) даже на невысоких напряжениях, что позволяет быстро и точно находить различные виды повреждений кабелей низкого и среднего напряжения (0,4 - 10 кВ) с различным типом изоляции.

Генераторы выполнены в защищенном пластиковом кейсе с колесиками и ручкой для транспортировки. Малые габариты и вес генераторов позволяют с удобством осуществлять транспортировку устройств, в том числе и в труднодоступные места: шахты, тоннели метро, здания и места куда могут проехать только снегоболотоходы.

Регулятор напряжения позволяет плавно регулировать напряжение заряда конденсаторов и обеспечивает плавную регулировку постоянного напряжения с индикацией выходного напряжения и тока. Также устройство обладает функцией автоматического разряда накопленной энергии объекта после завершения испытания.

Преимущества ГИ - 16:

• портативное исполнение, масса ≤25 кг
• выходное импульсное напряжение до 16 кВ энергия разряда до 900 Дж
• возможность испытаний постоянным напряжением
• регулировка интервалов между импульсными разрядами
• автоматическая защита от перенапряжения, перегрузки по току и перегрева
• плавная регулировка напряжения с нуля
• ударопрочная, компактная и лёгкая конструкция для полевых работ
• устойчив к коротким замыканиям на землюдля полевых работ

Акустический метод точного ОМП кабеля реализуется путем совместного использования генератора высоковольтных импульсов и акустического приемника. Позволяет находить повреждение различного типа («заплывающие пробои», однофазные и межфазные повреждения с различными переходными сопротивлениями, обрывы).

Генератор выдает импульсное напряжение с крутым фронтом, которое создает электрический пробой кабеля в месте повреждения. Электрический пробой в месте повреждения кабеля является источником электромагнитных и акустических волн, которые можно зафиксировать на поверхности земли с помощью соответствующих приемников.
