Универсальный шаблон радиографа ЛиНК УШР-1, УШР-2, УШР-3 с калибровкой

Шаблоны выпускаются в соответствии с ТУ 427650-006-4407661-2016.

Универсальный шаблон радиографа УШР -1, УШР-2, УШР-3 предназначены для оперативной расшифровки радиографических снимков сварных швов трубопроводов, а также для обучения персонала.

Исполнение:
типовые изображения дефектов критических размеров нанесены на прозрачные пленки, по которым удобно вести разбраковку при расшифровке радиографических снимков.

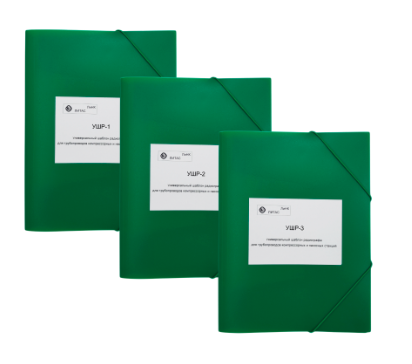

Универсальные шаблоны радиографа выпускаются в 3-х видах:
УШР-1 – Для сварных швов труб в составе магистральных и промысловых трубопроводах согласно нормам СНиП III.42-80*, ВСН-012-88.
УШР-2 – Для сварных швов труб на компрессорных и нефтеперекачивающих станциях согласно нормам ВСН-012-88.
УШР-3 – Для сварных швов труб на газораспределительных системах согласно нормам СНиП 3.05.02-88.
Поставляется в комплекте с метрологической аттестацией.
Гарантия на комплект шаблонов: 12 месяцев.

*Технические характеристики и комплект поставки шаблонов радиографа могут быть изменены производителем без предварительного уведомления.
