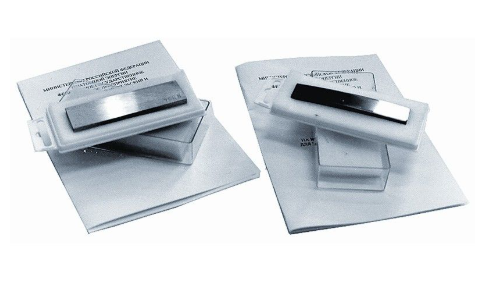

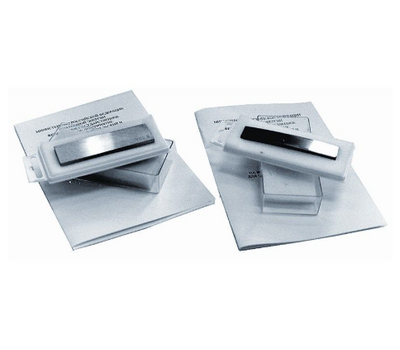

Стандартный образец - эталон для цветной дефектоскопии, класс 1 и 3, с аттестацией (ЦД-класс)

Эталон для цветной дефектоскопии (ЦД) предназначен для определения качества дефектоскопических материалов и технологии капиллярного контроля по соответствующему классу чувствительности.

Эталоны контрольные образцы для ЦД выпускаются для трех классов чувствительности (I ,II ,III).

Контрольный образец для капиллярной дефектоскопии длиной 150 мм имеет искусственную одиночную тупиковую трещину с шириной раскрытия в соответствии с классом чувствительности по ГОСТ 18442-80:

I класс чувствительности - ширина раскрытия менее 1 мкм

II класс чувствительности - ширина раскрытия от 1 до 10 мкм

III класс чувствительности - ширина раскрытия от 10 до 100  мкм

Материал эталонов: сталь15Х25Т или сталь 20.

Ресурс использования образца для ЦД при применении в капиллярной дефектоскопии:
- для люминесцентного набора – 100 раз;
- для цветного набора - 50 раз.

Контрольный образец должен хранится в сухом месте с относительной влажностью не более 80% и температурой воздуха 20±10°С. В помещениях для хранения не должно быть паров агрессивных веществ , вызывающих коррозию металлических поверхностей.

Контрольные образцы соответствуют требованиям РД-13-06-2006.

Комплектация:

• контрольный образец
• свидетельство о калибровке с характеристиками трех параметров дефекта
• дефектограммой и сроком очередной калибровки
