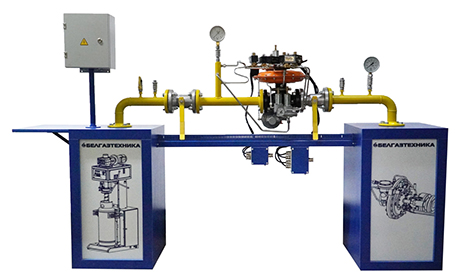

Регулятор давления газа с дистанционным управлением РДГДУ
Назначение:
- Регуляторы давления газа с дистанционным управлением РДГДУ комбинированные, непрямого действия, предназначены для редуцирования и поддержания заданного давления природных, искусственных, углеводородных и других неагрессивных газов. Регуляторы оснащены предохранительно-запорным клапаном (ПЗК) и обеспечивают автоматическое перекрытие подачи газа, при выходе контролируемого (выходного) давления за установленный верхний и нижний пределы.
- Регуляторы имеют маркировку взрывозащиты 1Eх h IIb T4 Gb X.
- Клапаны исполнительные регуляторов могут эксплуатироваться вне взрывоопасных зон и во взрывоопасных зонах классов B-1, В-1а, В-1б и наружных установках класса В-1г согласно Правилам устройства электроустановок ПУЭ (издание 6, гл. 7.3). Шкафы управления регуляторов должны устанавливаться вне взрывоопасных зон на расстоянии не более 20 м от клапанов исполнительных регуляторов.
- Регуляторы соответствуют требованиям технических регламентов Таможенного союза ТР ТС 010/2011, ТР ТС 012/2011 и ТР ТС 020/2011.
- Регуляторы соответствуют требованиям Правил по обеспечению промышленной безопасности в области газоснабжения и СН 4.03.01-2019.
- Управление регуляторами может осуществляться в пневматическом и электронном режимах работы.
- Регуляторы по ГОСТ 12997-84 относятся к изделиям, не являющимся средствами измерений, но имеющим точностные характеристики.
- Регуляторы имеют климатическое исполнение УХЛ 1 по ГОСТ 15150-69 с диапазоном температуры от минус 40 10 плюс 50 °С.
- По устойчивости к внешним вибрационным воздействиям регуляторы имеют исполнение L2 по ГОСТ 12997-84.
- Степень защиты электронного оборудования регуляторов не ниже IР54 согласно ГОСТ 14254-2015.
- Регуляторы, в зависимости от значения диапазона настройки выходного давления и направления потока газа, изготавливаются в восьми исполнениях.
Технические характеристики:
| Наименование | Значение | ||
| Номинальный диаметр (условный проход), мм | 50 | ||
| Диаметр седла клапана, мм | 30 | ||
| Диапазон входного давления, МПа | 0,05-1,2 | ||
| Диапазоны настройки выходного давления, кПа | 1,8-10 | ||
| 10-50 | |||
| 50-100 | |||
| 100-600 | |||
| Неравномерность регулирования, %, не более | 10 | ||
| Зона пропорциональности, %, He более | 20 | ||
| Зона нечувствительности, %, не более* | 2,5 | ||
| Постоянная времени, с, He более | 60 | ||
| Пределы настройки автоматического срабатывания ПЗК в зависимости от контролируемого (выходного) давления (Рк): | |||
| нижний (Рнп) | 0,0003≤ Рнп < 0,5 Рк | ||
| верхний (Рвп) | Рвп ≤ 1,25 Рк | ||
| верхний в составе резервной линии, (Рвп.р) | Рвп.р ≤ 1,35 Рк | ||
| Точность срабатывания ПЗК по верхнему пределу, %, не более | 5 | ||
| Точность срабатывания ПЗК по нижнему пределу, %, не более | 10 | ||
| Время срабатывания ПЗК, с, не более | 1 | ||
| Класс герметичности перекрытия клапана ПЗК в соответствии с ГОСТ 9544-2015 | А | ||
| Тип соединения | фланцевое 50-16-хх-1-В | ||
| ГОСТ 33259201 | |||
| Материал корпуса | АК 12 ГОСТ 1583-93 | ||
| Габаритные размеры клапана исполнительного, MM, не более | |||
| строительная длина | 230 | ||
| длина | 480 | ||
| ширина | 480 | ||
| высота | 565 | ||
| Масса, кг, не более | 24 | ||
| Электропитание: | |||
| - напряжение, B | ~ 230 ± 20 | ||
| - частота, Гц | 50 ± 1 | ||
| Потребляемая мощность, Bт, не более | 50 | ||
