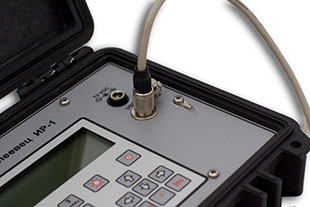

Измеритель-регистратор напряжений многоканальный ИР-1 «Менделеевец»

00073
Свяжитесь с нами насчёт цены
Варианты оплаты
  • Безналичный расчет (для юр. лиц) Оплата для физ. лиц (Яндекс. Кассы) Способы Доставка
  • Самовывоз со склада в г. Уфа
  • ТК "КИТ"
  • ТК "ПЭК"
  • ТК "ЖелДорЭкспедиция"
  • Прибор выпускается в соответствии с ТУ 4318-009-24707490-2005


    Измеритель Менделеевец ИР-1 зарегистрирован в Едином государственном реестре средств измерений № 31816-06

    Область применения

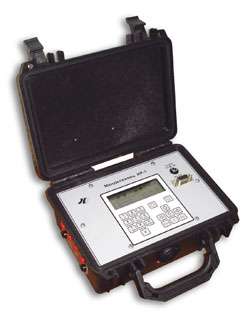

    ir1Измеритель-регистратор напряжений многоканальный ИР–1 «Менделеевец»

    Измеритель-регистратор напряжений многоканальный ИР-1 «Менделеевец» предназначен для измерения и регистрации параметров электрохимической защиты и блуждающих токов.

    Преимущества

    • четыре канала измерения (см. типовые схемы подключения);
    • наличие ЖК-дисплея и клавиатуры для программирования и визуального контроля измерений;
    • у измерителя Менделеевец ИР-1 два режима измерения: ручной и автоматический;
    • наличие изолированного канала для измерения силы тока на 75 мВ шунте;
    • возможность ввода комментариев;ударопрочный и влагозащищенный корпус;
    • удобная программа обработки данных

    Технические характеристики

    НАИМЕНОВАНИЕ ПАРАМЕТРОВ ЗНАЧЕНИЕ
    Общее количество каналов измерения 4
    Диапазон измерения:
    1 канал
    2 канал
    3 канал
    4 канал (зависит от внешнего шунта)
    4 канал (дополнительный режим)

    ±1В / ±10 В
    ±1В / ±10 В
    ±10В / ±100 В
    ±1А...±9999 А
    ±100 мВ
    Погрешность измерения, % 0,3
    Входное сопротивление:
    1, 2 и 3 каналов, МОм, не менее
    4 канала, КОм, не менее

    10
    200
    Объем Flash-памяти, Мб 4
    Питание осуществляется от встроенного Li-Ion аккумулятора:
    - емкостью
    - напряжением

    4800 мА·ч
    3,75 В
    Время работы от АКБ без подзарядки, ч, не менее 24
    Потребляемая мощность от адаптера, Вт, не более 10
    Интерфейс связи с ПК USB (виртуальный COM-порт)
    Рабочая температура, °С от -10 до +50
    Габаритные размеры (ДхШхВ), мм 210х165х91
    Масса регистратора, кг, не более 1,5
    Масса комплекта в упаковке, кг, не более 4,0
    Срок службы, лет, не менее 5

    Типовые схемы подключения регистратора

    Измеритель ИР-1 Менделеевец позволяет проводить измерения:

    • на станциях дренажной защиты (рис. 1);
    • на дорожных переходах (рис. 2);
    • на пересечениях трубопроводов (рис. 3) и др.
    • тока в трубопроводе, потенциала и градиентов поля блуждающих токов (рис. 4);
    • для определения вектора блуждающих токов в земле (рис. 5)
    ir1sx1

    Рис. 1 - Схема установки
    на станции дренажной защиты

    ir1sx2

    Рис. 2 - Схема установки на дорожном переходе

    ir1sx3



    Рис. 3 - Схема установки на пересечении
    трубопроводов

    ir1sx4
    Рис. 4 - Схема установки при измерении тока в трубопроводе,
    потенциала и градиентов поля блуждающих токов
    ir1sx5

    Рис. 5 - Схема подключения регистратора для определения вектораблуждающих токов в земле

    Комплект поставки

    НАИМЕНОВАНИЕ КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ КОЛИЧЕСТВО
    Измеритель-регистратор напряжений многоканальный ИР-1 «Менделеевец» 1
    Сетевой адаптер 1
    Автомобильный адаптер 1
    Измерительные провода компл.
    Кабель USB для передачи данных на ПК 1
    Свидетельство о поверке 1
    Руководство по эксплуатации 1
    Программное обеспечение компл.
    Сумка для транспортировки 1

    Комплект поставки измерителя-регистратора ИР—1 «Менделеевец»

    Комплект поставки измерителя-регистратора ИР—1 «Менделеевец»

    Условные обозначения

    Для оформления заказа на измеритель-регистратор напряжений многоканальный ИР-1 «Менделеевец»(ТУ 4318-009-24707490-2005) используется следующее условное обозначение: ИР-1
