Термитная смесь медная (термосмесь)

00107
5 700 руб.
В наличии
+
Варианты оплаты
Доставка
Наши преимущества

Собственное производство
Научный подход
Скидка до 15% от суммы заказа
Скидка за отзыв
Более 30 лет производства
Гарантия 2 года
Доставка по России и ЕАЭС

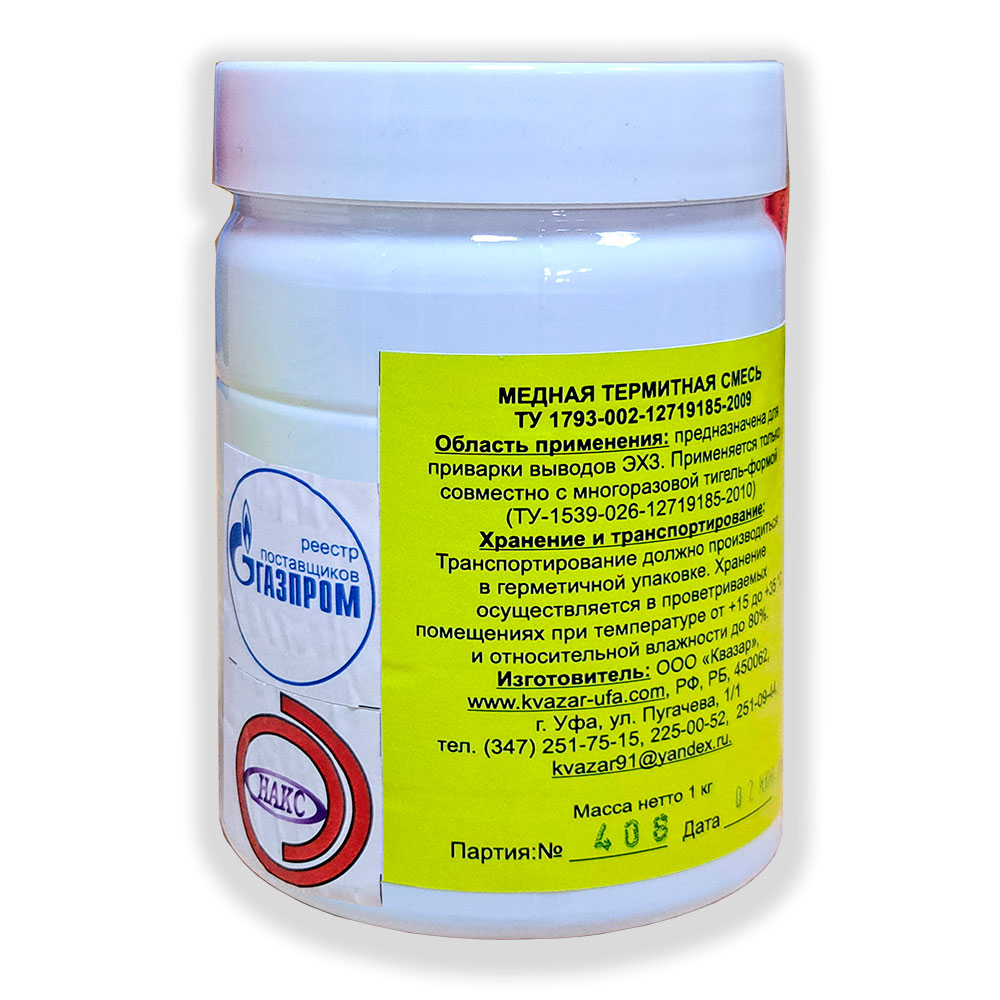

Термитная смесь внесена в реестр сварочных материалов ПАО "Газпром".

Производится на предприятии ООО "Квазар". Опасайтесь подделок! Спрашивайте у продавца сертификаты!

Свидетельство НАКС - АЦСМ-58-00096

Термитная медная смесь используется для приварки стальных или медных катодных и дренажных выводов ЭХЗ диаметром 3-8 мм к стальным магистральным трубопроводам номинальным диаметром от DN 50 до DN 1400, классом прочности до К65 включительно и толщиной стенки не менее 3,5 мм, рекомендованных к применению в газовой и нефтяной промышленности при строительстве, эксплуатации и ремонте.

Приварку катодных и дренажных выводов ЭХЗ следует производить согласно Инструкции по термитной приварке, разработанной с учетом требований СТО-2-2.2-136-2007, РД-25.160.00-КТН-037-14 и РД-23.040-00-КТН-386-09.

Для дистанционного поджига термосмеси используется устройство дистанционного поджига термитной смеси УДП-М.

Термитная смесь производства ООО "Квазар" обеспечивает высокую надежность и прочность сварного шва, которые сохраняются в течение длительного срока эксплуатации.

Применение термитной смеси в приварке (пайке) остается самым надежным и простым способом соединения элементов трубопроводов, несмотря на передовые достижения технического прогресса.

ТУ 1793-002-12719185-2009

Состав термитной смеси запатентован.

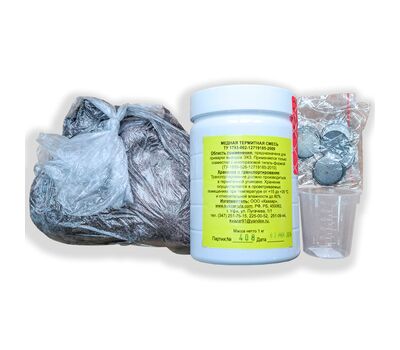

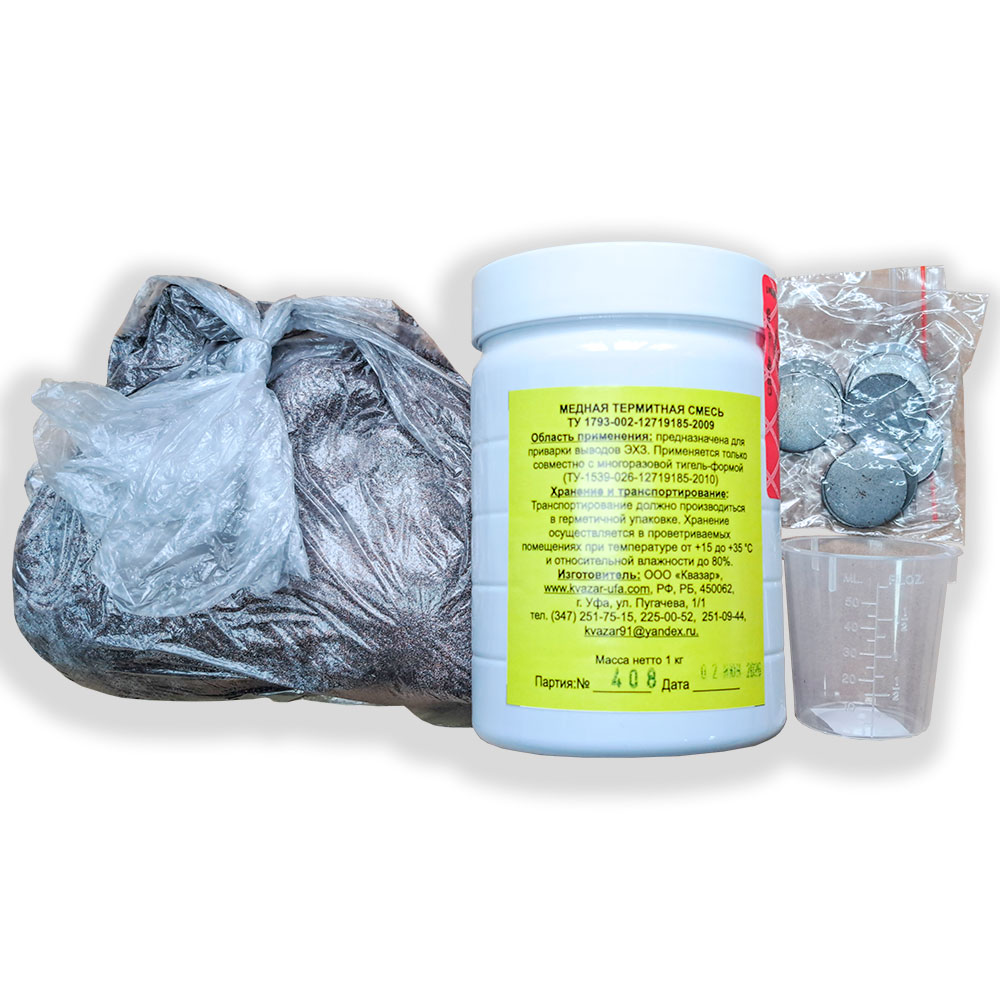

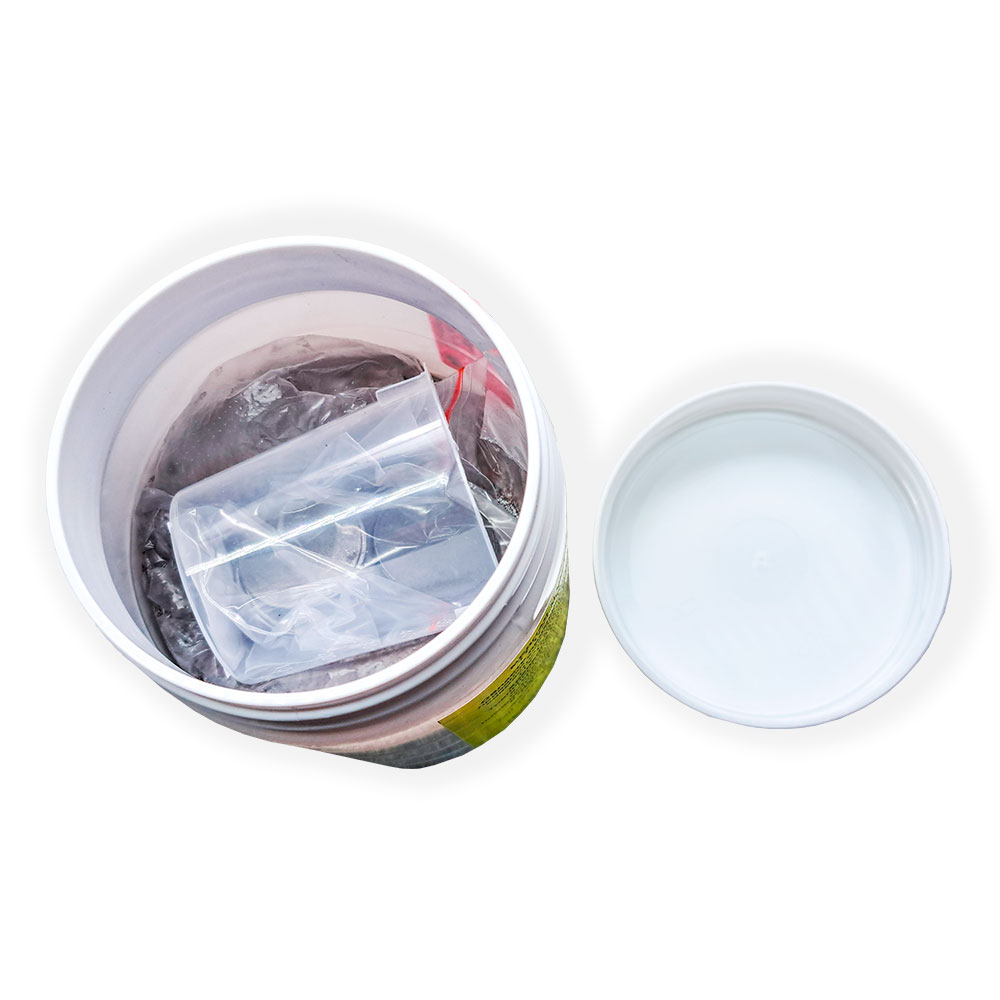

Комплект поставки:

  1. термитная смесь медная — 1 кг;
  2. мерный стаканчик — 1шт.;
  3. пятачок — 20 шт.;
  4. тара — 1шт.

Гарантийный срок 24 мес.

НаименованиеЗначение
1 Вид
медная
2 Форма
порошок
3 Диаметр привариваемых выводов ЭХЗ, мм
3-8
4 Номинальный диаметр трубопровода (DN), мм
50-1400
5 Класс прочности трубопровода
K65

На все изделия, представленные на сайте, действует гарантия качества. Гарантийный срок зависит от типа оборудования и указывается в паспорте изделия.
При возникновении гарантийного случая напишите письмо, укажите выявленные дефекты и отправьте его на электронную почту info@kvazar-ufa.com

До вскрытия герметичной упаковки термитной смеси массой 1 кг  необходимо произвести перемешивание путем встряхивания упаковки.

Вскрытие индивидуальной упаковки и контроль внешнего вида сварочных материалов для приварки выводов ЭХЗ должны производиться непосредственно перед установкой и применением.

После вскрытия упаковки термитная смесь высыпается в центральный канал многоразовой тигель-формы мерной емкостью (стаканом), входящей в комплект, соответствующей одной весовой порции (от 75 до 85 г), в два этапа с послойным уплотнением.

1. Подготовить медный или стальной вывод ЭХЗ, если в
качестве  вывода используется кабель, необходимо очистить его конец от изоляции на расстояние 120 мм. При использовании разовой тигель-формы с укрепленным на ней выводом этого делать не требуется.

2. Установка тигель-формы на место приварки выводов ЭХЗ должна производиться на предварительно зачищенную механическим способом и обезжиренную бензином или ацетоном поверхность трубопровода. Канал для установки вывода ЭХЗ должен располагаться по оси трубопровода в верхней четверти периметра трубопровода с максимальным отклонением от зенита ±10º.

3. Конец провода вывода ЭХЗ или теплоотводящая металлическая трубка, надетая на конец провода вывода ЭХЗ, должны быть введены в литниковую камеру тигель-формы или графитовой оправки. Во избежание утечек расплавленного термита убедиться в плотности установки вывода в соответствующем пазу тигель-формы.

4. При применении для приварки выводов ЭХЗ медной термитной смеси с многоразовой графитовой тигель-формой из двух полутиглей предварительно на дно камеры сгорания устанавливается стальная или медная мембрана. С целью исключения попадания термосмеси в полость тигель-формы мембрана должна устанавливаться ровно, без перекосов.

ПРИМЕЧАНИЕ: В зависимости от размеров диаметра трубы и вывода ЭХЗ меняется количество используемой термосмеси.

ПРИМЕЧАНИЕ: При использовании термосмеси из вскрытой ранее упаковки, для удаления влаги, перед применением термосмесь рекомендуется прокалить на противне, при температуре не более 100°С в течении 15 минут.

5. Поджиг термосмеси засыпанной в многоразовую тигель-форму осуществляется исключительно с помощью термоспички, температура горения которой достаточна для поджига термитной смеси, путем быстрого её опускания в запальное отверстие в крышке тигель-формы.

6. Огнепроводный шнур термокарандаша или провод электроподжига для поджига термосмеси выводятся наружу через запальное отверстие крышки тигель-формы.

7. Поджиг огнепроводного шнура замедленного горения производится источником открытого огня (спичкой, термоспичкой и др.). Электроподжиг осуществляется с помощью устройства дистанционного поджига УДП-М посредством подачи сигнала с пульта дистанционного управления на исполнительное устройство.

8. С целью исключения попадания брызг расплавленной меди рекомендуется защищать поверхность трубопровода защитными экранами из несгораемого материала (металлические кольца, полукольца) или уложенным влажным песком в радиусе от 20 до 30 см от места приварки.
