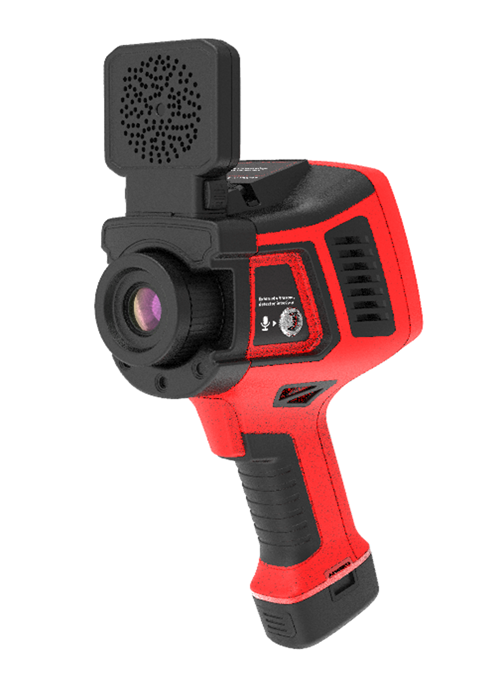

Многофункциональный тепловизор Seviral ATS-600
Многофункциональный тепловизор Seviral ATS-300 для комплексной диагностики электрооборудования - это универсальный диагностический комплекс «4-в-1» для профессионального контроля состояния электрооборудования в распределительных сетях, на подстанциях и промышленных объектах. Объединяет в одном приборе инфракрасную съёмку (ИК-тепловизор), акустическую визуализацию и два метода обнаружения частичных разрядов (TEV-датчик + AA-датчик). Полная картина состояния оборудования за одно измерение.
Все данные с разных датчиков обрабатываются в одном ПО, формируются комплексные отчёты и создаётся единая база диагностической информации.
Технология многомерной динамической обработки данных обеспечивает точное сопоставление тепловых, акустических и разрядных аномалий.
Конструкция и возможности
Области применения
Комплексный мониторинг подстанций и РУ
Тепловизионный контроль + диагностика ЧР в одном обходе.
Плановое и внеочередное диагностирование
Раннее обнаружение деградации изоляции и контактных соединений.
Экспресс-оценка состояния оборудования
Быстрая диагностика перед вводом в работу или после аварийных ситуаций.
Обследование воздушных линий электропередачи
Выявление коронных разрядов, дефектных изоляторов, перегрева соединений.
Формирование цифрового досье оборудования
Накопление данных для анализа трендов и прогнозирования отказов.
Seviral ATS-300 — это переход от фрагментарной диагностики к интеллектуальному мониторингу состояния электрооборудования. Один прибор, четыре метода, безграничные диагностические возможности.
Для энергетиков, которые ценят точность, эффективность и время.
| Модель | ATS600 |
| ИК Разрешение | 640x512 |
| Тип детектора | Неохлаждаемый микроболометр на оксиде ванадия (VOX) |
| Тепловая чувствительность (NETD) | ≤ 40 мК при 30°C |
| Пространственное Разрешение (IFOV)* | 0.66 мрад. |
| Спектральный диапазон | 8 - 14 мкм |
| Угол поле зрения FOV* | 24° x 18° |
| Дополнительные объективы | 48°, 12°, 6° |
| Минимальное фокусное расстояние* | 0,15 м |
| Режим фокусировки | Ручная |
| Акустические характеристики | |
| Микрофоны | Матрица из 136 цифровых кремниевых микрофонов |
| Чувствительность микрофонов | -26 дБFS@1 кГц |
| Полоса частот | 2 кГц ~ 100 кГц |
| Дальность | 0.3 - 130 м (зависит от мощности источника сигнала) |
| Отображение интенсивности звука | По наивысшей точке |
| Режим акустического обнаружения | Режим обнаружения утечек газа, режим обнаружения частичных разрядов |
| Частота обновления изображения | 25 Гц |
| Максимальный уровень звукового давления | 120 дБ |
| Минимальный уровень звукового давления для визуализации | <20 дБ SPL, зависит от частоты |
| График PRPD | Поддерживается |
| Частота акустической дискретизации | 200 кГц |
| Погрешность локации | <0.05 м при 1 м - 40 кГц |
| Отображение потерь от утечки газа | Поддерживается |
| Отображение объема утечки газа | Поддерживается |
| Отображение уровня утечки газа | Поддерживается |
| Обнаружение частичных разрядов | Поддерживается |
| Идентификация типа частичного разряда | Точечный разряд, плавающий разряд, поверхностный разряд, разряд от частиц |
| Параметры измерения температуры | |
| Диапазон измерения температуры (стандартный) | -40°C ~ 150°C (низкий диапазон), 0°C ~ 410°C (средний диапазон) |
| Диапазон измерения температуры (опциональный) | +300°C ~ +650°C / +300°C ~ +2000°C / другие диапазоны (высокотемпературный) |
| Точность измерения температуры | ±2°C или ±2% от показаний (выбирается большее значение) |
| Камера | |
| Встроенная цифровая камера | 5 Мп, со светодиодной подсветкой |
| Отображение изображения | |
| Дисплей | 5-дюймовый, видимый на солнце, 800 x 480 пикселей |
| Цветовые палитры | 10 вариантов (железо-красный, серый, инвертированный и др.) |
| Тип сенсорного экрана | Ёмкостный |
| Передача данных | |
| 4G (LTE) опционально | Удаленная передача изображений в реальном времени на смартфон/ПК |
| Измерение и анализ | |
| Точек, линий, областей | Одновременно до 10 точек, 10 зон, 5 линий (макс./мин./средн.) |
| Полноэкранный режим: максимальная/минимальная температура | Автоматическое определение |
| Коррекция коэффициента излучения | Автоматическая (по введенному значению) |
| Поправка на атмосферные условия | Автоматическая (по расстоянию, температуре и влажности воздуха) |
| Сигнализация | |
| Оповещение | Звуковое/световое при достижении заданного порога температуры |
| GPS | |
| Спутниковое позиционирование (опционально) | При использовании на открытом воздухе на экране отображается широта и долгота устройства. |
| Хранение данных | |
| Носитель | SD-карта 32 ГБ |
| Формат ИК-изображений | .jpg / .png (радиометрический) |
| Формат изображений видимого спектра | .jpg |
| Формат ИК-видео | H.264 или видео с полными температурными данными (на SD-карту) |
| Видеовыход | |
| Видеовыход | HDMI |
| Интерфейс видеовыхода | Micro HDMI |
| Обнаружение частичного разряда | |
| Метод обнаружения | Датчик AA (Airborne Acoustic), Датчик TEV (Transient Earth Voltage) |
| Датчик AA | |
| Диапазон частот обнаружения | 40±1kHz |
| Динамический диапазон обнаружения | -8 ~ 68 дБ/мкВ |
| Чувствительность датчика | -65 дБ (0 дБ = 1 вольт/мкбар среднеквадратичного уровня звукового давления) |
| Ошибка линейности | ≤ 10% |
| Датчик TEV | |
| Диапазон частот обнаружения | 3 ~ 100MHz |
| Динамический диапазон обнаружения | 0 ~ 60 дБ/мВ |
| Ошибка линейности | ≤ 10% |
| Питание | |
| Тип аккумулятора | Съемный литий-ионный |
| Напряжение питания | Двухместное зарядное устройство или автомобильное зарядное 12В |
| Время работы (при 25°C) | >3 часа (обычное использование) |
| Способ зарядки | Двухместное зарядное устройство или автомобильное зарядное 12В |
| Режим энергосбережения | Режим сна |
| Физические параметры | |
| Масса | 1.23 кг (с аккумулятором) |
| Габариты | 159.5 x 135.9 x 330.7 мм |
| Условия эксплуатации | |
| Рабочая температура | -20°C – +55°C |
| Степень защиты (IP) | IP54 |
| Влажность (работа/хранение) | <95%, без конденсации |
| Температура хранения | -40°C – +70°C |
* Со стандартным объективом 24° x 18°
