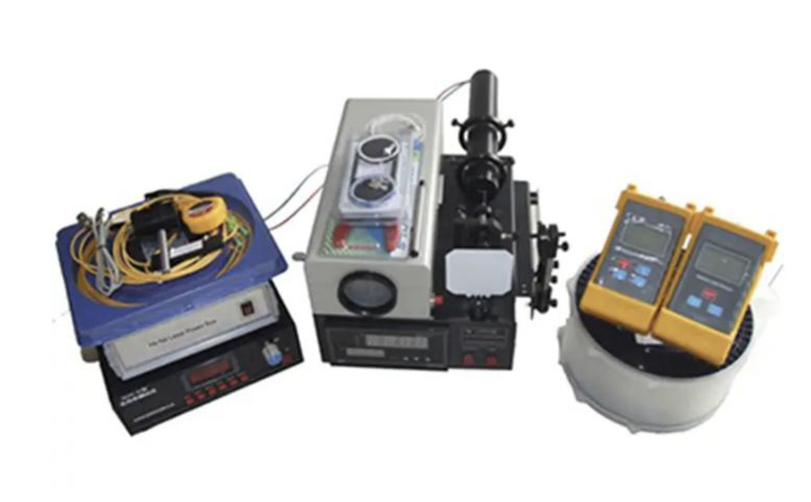

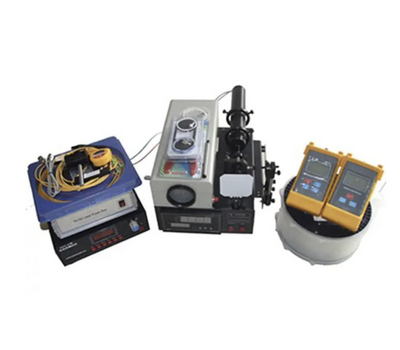

Лабораторный стенд LPT-13 Набор для экспериментов по волоконно-оптической связи ? полная модель

Этот комплект позволяет студентам понять и освоить основные принципы и базовые приёмы работы с волоконно-оптической передачей информации и технологиями оптической связи.

Эксперименты:
1. Основы волоконной оптики.
2. Методы сопряжения оптоволокна с источником света.
3. Измерение числовой апертуры многомодового волокна.
4. Измерение характеристик и потерь при передаче по оптоволокну.
5. Интерференционный эксперимент Маха–Цендера с оптоволокном.
6. Принцип термочувствительности оптоволокна.
7. Принцип чувствительности оптоволокна к давлению.
8. Измерение параметров волоконно-оптического делителя мощности.
9. Переменный оптический аттенюатор и измерение его параметров.
10. Волоконно-оптический изолятор и измерение его характеристик.

Технические характеристики:

1) Одномодовый делитель луча 633 нм
2) Система термостабилизации
3) Система регулировки давления
4) Рама для сопряжения оптоволокна
5) He-Ne лазер: λ=632.8 нм, мощность >1.5 мВт
6) Измеритель оптической мощности с цифровым дисплеем: 6 диапазонов (2 мкВт, 20 мкВт, 200 мкВт, 2 мВт, 20 мВт, 200 мВт)
7) Одномодовое волокно на λ=633 нм с разъёмом FC/PC на одном конце
8) Многомодовое волокно на λ=633 нм, длина 1 км
9) Расширитель луча: фокусное расстояние 6.2 мм
10) Ручной источник света:
- длина волны λ=1310 / 1550 нм
- мощность > -8.0 дБм
- режимы модуляции: непрерывный / 270 Гц / 1 кГц / 2 кГц

Лабораторный стенд поставляется в упаковочных кейсах с ложементом, методическим описанием, комплектом крепёжных элементов, набором для чистки оптики и инструментами
