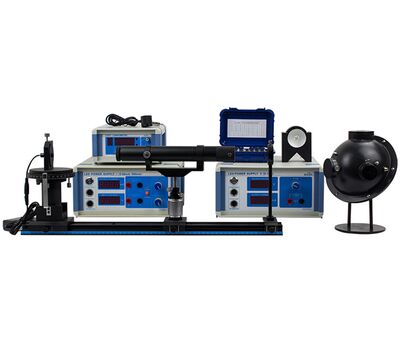

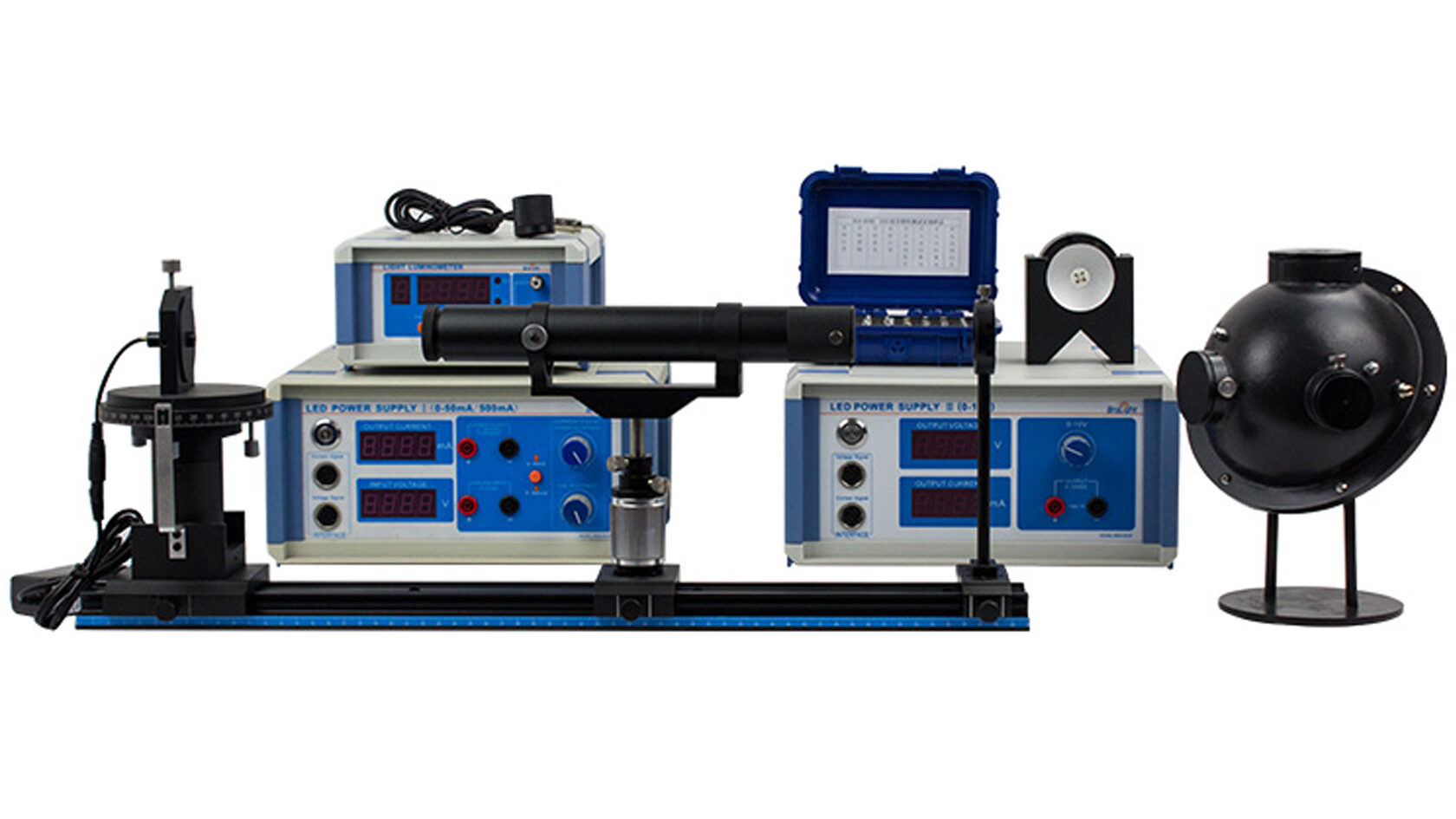

Лабораторный стенд BEX-8202C Устройство для комплексного измерения характеристик светодиодов (базовая фотоэлектрическая версия)

Стабилизированный источник питания, источник постоянного тока, люксметр, интегрирующая сфера и другие компоненты, использованные в данном лабораторном стенде, разработаны совместно с профессиональными компаниями, специализирующимися на измерениях параметров светодиодов. При этом, помимо соответствия учебным целям, сохраняется высокий уровень функциональности, точности и надёжности.

Лабораторный стенд охватывает электрические, фотометрические и пространственные характеристики излучения светодиодов. Он имеет модульную структуру с чётко определёнными функциями, соответствует образовательным стандартам, снабжен полнофункциональным программным обеспечением, а используемые методики строго соответствуют международным профессиональным стандартам. Устройство отличается понятной логикой работы и простотой в использовании, что способствует более глубокому усвоению теоретического материала.

КОМПЛЕКТАЦИЯ

1) Источник питания для светодиодов I (источник постоянного тока) — вход 110В/220В, выход 0 ~ 50/500 мА, диапазон напряжения 0–10 В — 1 шт.
2) Источник питания для светодиодов II (источник постоянного напряжения) — вход 110В/220В, выход 0~10 В, ток 0–0.1 А — 1 шт.
3) Люксметр с датчиком — диапазон освещённости: 0.001 лк ~ 2000 лк; световой поток: 0.001  ~ 999 лм — 1 шт.
4) Лазерный модуль с креплением, 1 шт.
5) Образцы светодиодов и боксы для хранения, 1 набор
6) Интегрирующая сфера — для измерения излучения, 1 шт.
7) Крепёж для светодиодов и держатель — диаметр 50 мм, 1 шт.
8) Платформа для регулировки положения источника света,1 шт.
9) Диафрагма с держателем, 1 шт.
10) Диафрагма, 1 шт.
11) Экран для наблюдений, 1 шт.
12) Оптический рельс, 1 шт.
13) Поддон, 1 шт.
14) Подъёмная регулируемая стойка, 1 шт.
15) Соединительный стержень, 1 шт.
16) Силовой кабель, 2 шт.
17) USB-кабель, 1 шт.
18) Соединительный провод с банановым штекером 4 мм, красный, 3 шт.
19) Соединительный провод с банановым штекером 4 мм, чёрный, 3 шт.
Лабораторный стенд поставляется в упаковочных кейсах с ложементом, методическим описанием, комплектом крепёжных элементов, набором для чистки оптики и инструментами.

Особенности устройства
1. Отдельные модули экспериментальной системы могут использоваться как поодиночке, так и в комплексе, дополняя друг друга. Функциональное разделение компонентов чётко обозначено, что облегчает их понимание студентами.
2. Все компоненты и программное обеспечение устройства спроектированы в соответствии с требованиями к учебному оборудованию. Интерфейс и логика работы соответствуют образовательным задачам, программное обеспечение включает навигацию по теоретическим материалам и независимые модули тестирования, что позволяет студентам логично выстраивать эксперимент и легко его понимать, что в свою очередь углубляет усвоение теории.
3. Принципы измерения параметров полностью соответствуют актуальным профессиональным стандартам как отечественного, так и международного уровня.

Основное содержание экспериментов
1. Эксперимент по измерению вольт-амперной характеристики светодиода
2. Эксперимент по исследованию зависимости интенсивности света от тока
3. Эксперимент по исследованию зависимости светового потока от тока
4. Эксперимент по измерению пространственного распределения светового излучения светодиода
Типовые эксперименты и данные:

1. Измерение электрических и электрооптических характеристик

2. Пространственное распределение света (кривая распределения света)

3. Измерение зависимости тока, светового потока и световой эффективности

4. Измерение колориметрических параметров различных светодиодов

5. Эксперимент по измерению тепловых характеристик
