Лабораторная работа AO-1501 "Расчет линзы в воздухе, оценка ее качества изображения и оптимизация"

На базе программного обеспечения «Оптика» реализован лабораторный практикум по прикладной оптике. Лабораторные работы практикума включают в себя «Габаритный и аберрационный расчёт объектива Кассегрена», «Габаритный и аберрационный расчёт микроскопа», «Габаритный и аберрационный расчёт телескопа Ньютона» и «Габаритный и аберрационный расчёт телескопа Кеплера». Лабораторные работы могут быть использованы при проведении практических занятий по дисциплине прикладная оптика в высших учебных заведениях при реализации направлений подготовки бакалавров и магистров, а также специальностей, связанных с оптотехникой, оптическими и оптико-электронными приборами и системами, фотоникой и оптоинформатикой, биотехническими системами и технологиями, лазерной техникой и лазерными технологиями.

Лабораторные практикумы будут полезны для изучения функционала ПО «Оптика» на предприятиях, занимающихся расчётом оптических систем на базисе данного ПО.

Лабораторная работа AO-1501
"Расчет линзы в воздухе, оценка ее качества изображения и оптимизация"

Лабораторная работа AO-1501
"Расчет линзы в воздухе, оценка ее качества изображения и оптимизация"

· Линза
· Радиус кривизны
· Оптимизация линзы
· Кривизна поля изображения
· Асферизация
· Гауссовы характеристики
· Точечная диаграмма
· Функция концентрации энергии

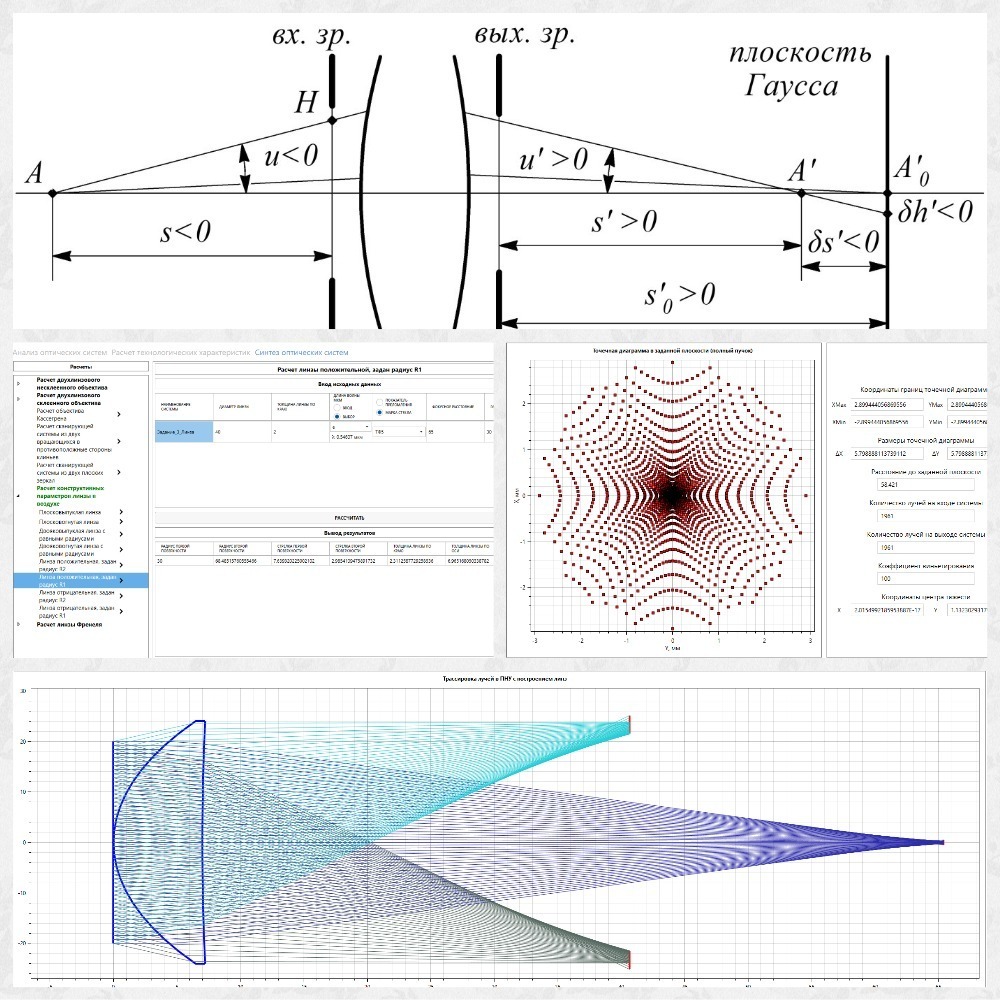

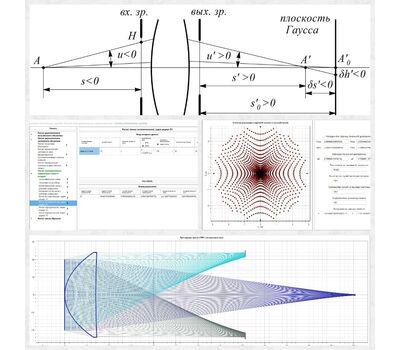

В учебно-методическом пособии описаны расчёт линзы в воздухе, оценка качества изображения, даваемого данной линзой, и её оптимизация. Лабораторная работа позволяет студенту провести собственные расчёт и исследование линзы. В техническом задании указаны следующие исходные данные: марка стекла, показатели преломления на линиях F', e, C', диаметр линзы, заднее фокусное расстояние на линии e, радиус кривизны передней поверхности, а также положение предмета. Необходимо рассчитать на линии конструктивные параметры линзы, гауссовы характеристики заданной линзы на линиях F', e, C', точечную диаграмму (ТД), функцию концентрации энергии (ФКЭ) и радиус кружка рассеяния по уровню энергии 80% в заданной плоскости (ЗП), в плоскости Гаусса (ПГ) и в плоскости наилучшей установки (ПНУ) на линиях F', e, C', составить сводную таблицу результатов, а также оптимизировать параметры заданной линзы на линии для положения предмета в бесконечности и на оси. Для оптимизированной линзы требуется рассчитать гауссовы характеристики на линиях F', e, C', ТД, ФКЭ и в ЗП, ПГ и ПНУ на линиях F', e, C', для точки в бесконечности и на оси, рассчитать на линии e продольную сферическую аберрацию, поперечную сферическую аберрацию, хроматическую аберрацию положения; рассчитать на линии e при положении предмета в бесконечности и угловом поле 2*ω=60° : меридиональный и сагиттальный астигматизм, кривизну поля изображения, дисторсию, меридиональную кому.

Комплектация:

1) ПО «Оптика»
2) Методическое пособие
