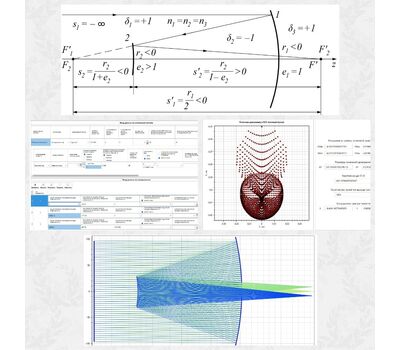

Лабораторная работа AO-1001 "Габаритный и аберрационный расчет объектива Кассегрена"

На базе программного обеспечения «Оптика» реализован лабораторный практикум по прикладной оптике. Лабораторные работы практикума включают в себя «Габаритный и аберрационный расчёт объектива Кассегрена», «Габаритный и аберрационный расчёт микроскопа», «Габаритный и аберрационный расчёт телескопа Ньютона» и «Габаритный и аберрационный расчёт телескопа Кеплера». Лабораторные работы могут быть использованы при проведении практических занятий по дисциплине прикладная оптика в высших учебных заведениях при реализации направлений подготовки бакалавров и магистров, а также специальностей, связанных с оптотехникой, оптическими и оптико-электронными приборами и системами, фотоникой и оптоинформатикой, биотехническими системами и технологиями, лазерной техникой и лазерными технологиями.

Лабораторные практикумы будут полезны для изучения функционала ПО «Оптика» на предприятиях, занимающихся расчётом оптических систем на базисе данного ПО.

Лабораторная работа AO-1001
"Габаритный и аберрационный расчет объектива Кассегрена"

· Объектив Кассегрена
· Конструктивные параметры
· Подвижка камеры
· Линейное и угловое поля зрения
· Входной и выходной зрачки
· Гауссовы характеристики
· Точечная диаграмма
· Аберрации Зейделя
· Кружок Эйри
· Световой диаметр
Двухзеркальные системы используются в лидарных системах, для наблюдения за удаленными объектами.В учебном пособии на конкретном примере подробно описана методика расчета оптической системы двухзеркального объектива Кассегрена с использованием программы «Оптика».

Целями данной лабораторной работы являются расчёт конструктивных параметров объектива, поля зрения объектива, величины и положения зрачков и люков объектива, аберрации объектива для s=-∞и s=s(min), кардинальных элементов объектива, разрешающей способности объектива на оси, световых и габаритных диаметров зеркал объектива, расчёт допуска на конструктивные параметры и линейного перемещения телевизионной камеры вдоль оптической оси для получения резкого изображения предмета, расположенного в пределах указанного диапазона расстояний в пространстве предметов. А также разработка КД на объектив в соответствии с требованиями ЕСКД.

Изображение, создаваемое объективом, проектируется на малогабаритную телевизионную камеру. Такие системы используются для наблюдения удаленных предметов, поскольку при сравнительно небольших габаритах можно получить большие значения фокусных расстояний, а значит, и большие увеличения. В качестве приемного модуля может использоваться видеокамера, серийно выпускаемая промышленностью.

Комплектация:

1) ПО «Оптика»
2) Методическое пособие
