Комплект ВИК Транснефть

Комплекты ВИК применяются для визуального и измерительного контроля основного металла и сварных соединений на стадиях входного контроля, подготовки к сварке и оценки их состояния в ходе эксплуатации. Калибровка наборов ВИК осуществляется метрологической службой аккредитованной в системе Росаккредитации.

Набор комплектуется измерительным инструментом перечисленным в РД 25.160.00-КТН-016-15 устанавливающего порядок НК сварных соединений при строительстве и ремонте магистральных трубопроводов. В соотв. с п. 7.1.8.2 к работам по ВИК на объектах ПАО "ТРАНСНЕФТЬ" допускаются средства измерения прошедшие метрологическую поверку или калибровку. Средства измерения из норматива внесенные в Госреестр средств измерения поставляется со свидетельством о поверке. СИ не внесенные в Госреестр (щупы, шаблоны, радиусы) поставляются с сертификатом о калибровке. По заявке набор может быть укомплектован дополнительными средствами контроля упомянутыми в РД 25.160.00-КТН-016-15.

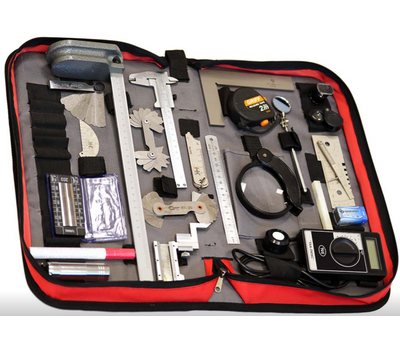

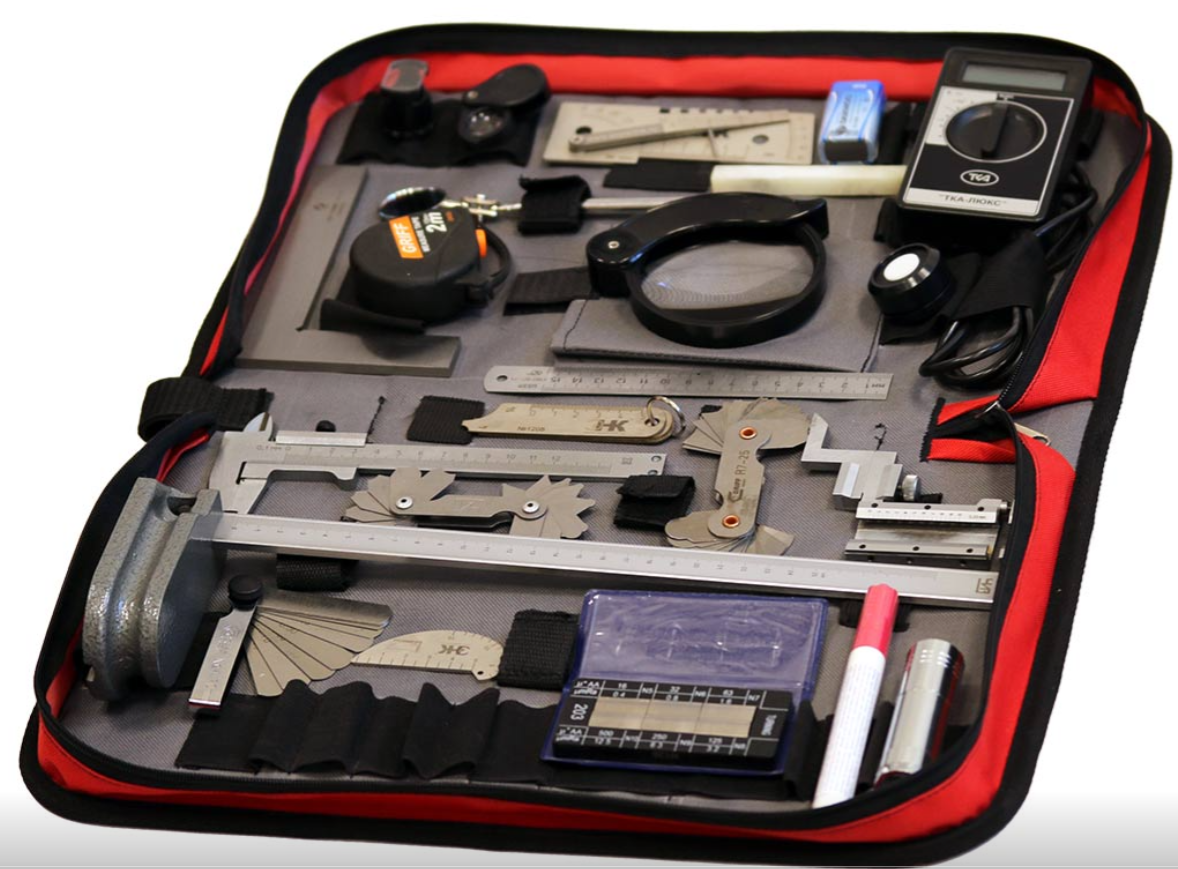

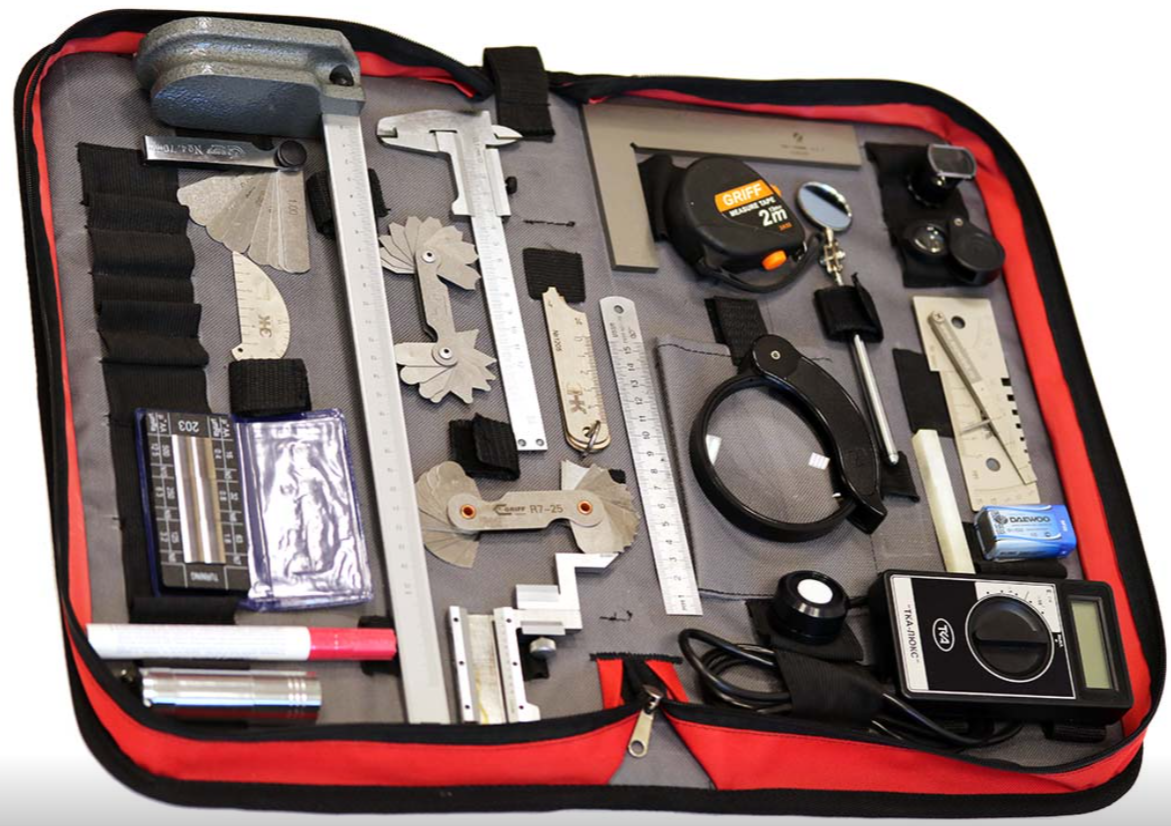

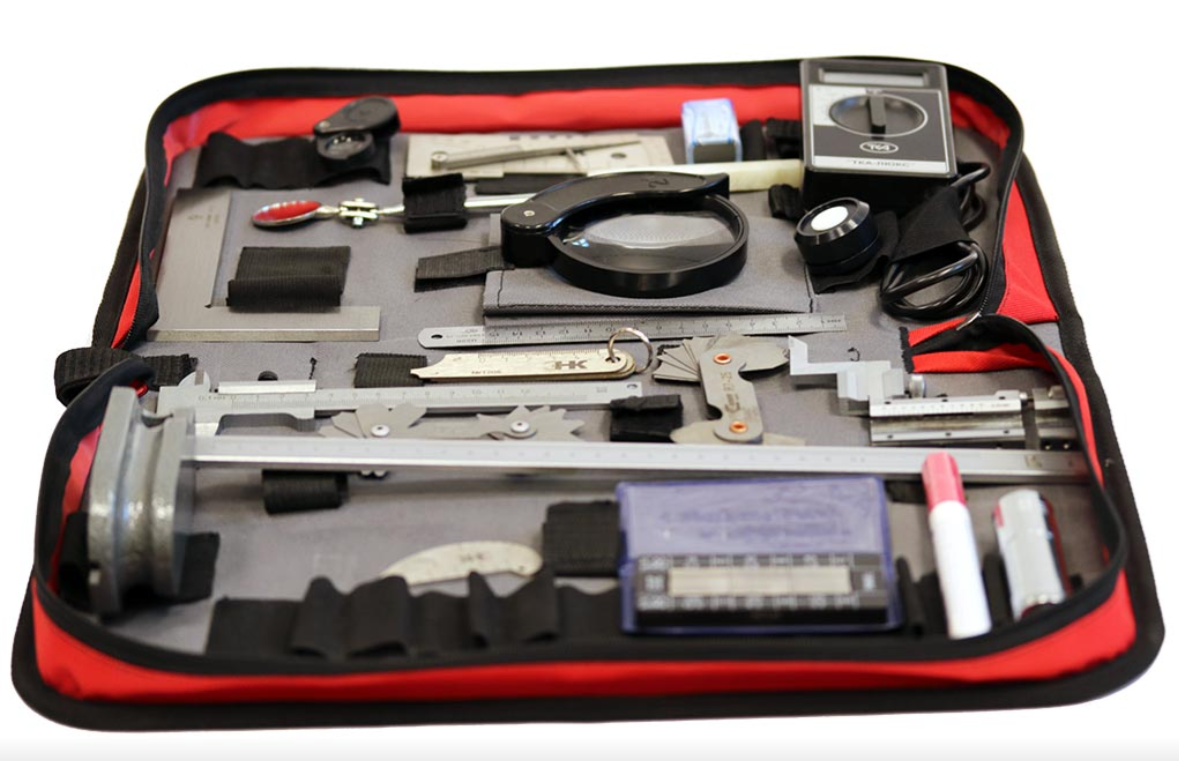

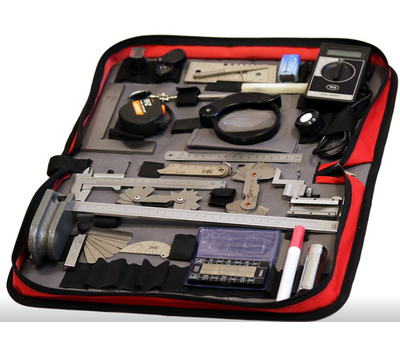

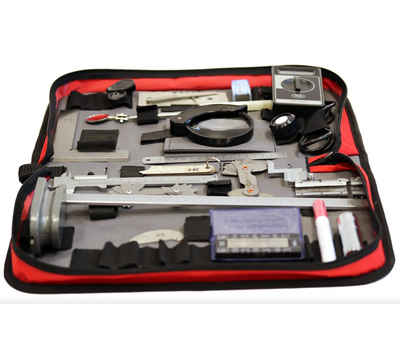

Состав набор ВИК "Транснефть":

1. Лупа измерительная с подсветкой L30. Длина шкалы 20 мм
2. Штангенциркуль ЩЦ-1-125-0.1
3. Универсальный шаблон сварщика УШС-3
4. Набор щупов № 4 КТ II, диапазон толщин 0,1-1,0 мм
5. Набор радиусов №1. Диапазон 1-6 мм
6. Набор радиусов №3. Диапазон 7-25 мм
7. Линейка измерительная 300 мм
8. Линейка измерительная 150 мм
9. Рулетка измерительная 5 м
10. Образцы шероховатости ШП Rz 20, 40, 60
11. Люксметр ТКА-Люкс или ТКА-ПКМ (31)
12. Флешка с образцами техкарт, журналов, актов и учебников по ВИК, а также нормативные акты по данной теме
13. Лупа просмотровая с подсветкой
14. Мел восковый
15. Мел термостойкий 127 х 12 х 4 мм (ДхШхВ)
16. Фонарь светодиодный
17. Блокнот и авторучка
18. Паспорт
19. Сертификат о калибровке или свидетельство о поверке (зависит от набора)
20. Руководство «Методические рекомендации о порядке проведения визуального и измерительного контроля»
21. ГОСТ Р 50.05.08-2018 Визуальный и измерительный контроль
22. Упаковочная сумка
