Комплект для ВИК стандартный АРГО с поверкой (калибровкой) каждого инструмента (аналог ВИК "Поверенный")

Наиболее распространенными видами неразрушающего контроля качества материалов, изделий, сварных соединений являются методы визуально – измерительного контроля (ВИК), т.к. в большинстве случаев они предваряют более сложные и точные способы обнаружения дефектов.

Нормативные документы, область применения:

Область применения и методика проведения визуально-измерительного контроля качества раскрыты в «СТО 9701105632-003-2021. Инструкция по визуальному и измерительному контролю».

Действуют и другие стандарты, регламентирующие требования к оборудованию, а также методики проведения проверочных операций.

Визуальный и измерительный контроль используется при:

• осуществлении входного контроля;
• изготовлении деталей, узлов, изделий;
• подготовке деталей, узлов, изделий к укрупнительной сборке;
• подготовке деталей, узлов, изделий к сварочным работам;
• сборке деталей и узлов под сварку;
• процессе сварки;
• проверке качества готовых сварных соединений и наплавок;
• корректировке обнаруженных дефектов в материалах и сварных швах (наплавках);
• оценке технического состояния материалов и сварных швов при обследовании конструкций, устройств и сооружений в период их эксплуатации и после его истечения.

Визуальный измерительный контроль не является основным методом оценки, однако его результаты могут рассматриваться наравне с другими.

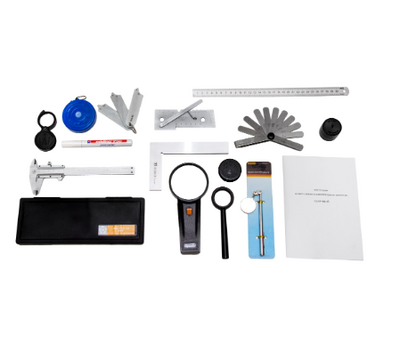

Состав стандартного набора для ВИК:

• универсальные шаблоны сварщика УШС-2 и УШС-3;
• лупы просмотровые 7-и и 4-х кратные, 2,5-й кратная с подсветкой, 10-и кратная измерительная;
• зеркало;
• штангенциркуль с глубиномером;
• линейка, рулетка, угольник;
• набор щупов;
• фонарик;
• маркер по металлу.

Все эти инструменты можно приобрести по отдельности или укомплектовать набор инструментами, необходимыми покупателю для проведения визуального и измерительного контроля. В комплект поставки набора входят также Инструкция Ростехнадзора РД 03-606-03, а также комплект свидетельств о поверке и калибровке средств измерения.

Специалисты, ведущие поиск дефектов с использованием таких средств измерения подлежат аттестации, поскольку они должны иметь соответствующий уровень квалификации.

Требования к аттестации персонала, осуществляющего ВИК

Согласно п. 1.7 ПБ 03-440-02 для персонала, осуществляющего проверку объектов с использованием визуальных и измерительных методов, проводятся экзамены, по итогам которых специалисты получают возможность пройти аттестацию и получить один из трех уровней квалификации:

I уровень – специалист обладает знаниями, умениями, навыками в установленных объемах. Он работает под наблюдением специалистов II и III уровней, не выбирает метод неразрушающего контроля и не оценивает его результаты;
II уровень – специалист обладает знаниями, умениями, навыками в установленных для своего уровня объемах. Может выбирать технологию неразрушающего контроля и средства, необходимые для этого, а также выдает заключения по итогам проверки, осуществленного самостоятельно или специалистом I уровня под его руководством;
III уровень - специалист обладает знаниями, умениями, навыками в установленных для своего уровня объемах. Полученная квалификация дает ему возможность руководить любыми операциями неразрушающего контроля, самостоятельно выбирает методы и способы, оборудование и персонал, оценивает и интерпретирует итоги контрольных операций, производит инспекционный контроль операций, произведенных персоналом I и II уровней.
По результатам аттестации специалистам выдается удостоверение установленного образца, подтверждающее уровень его квалификации.
