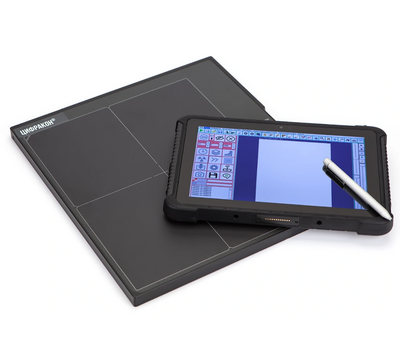

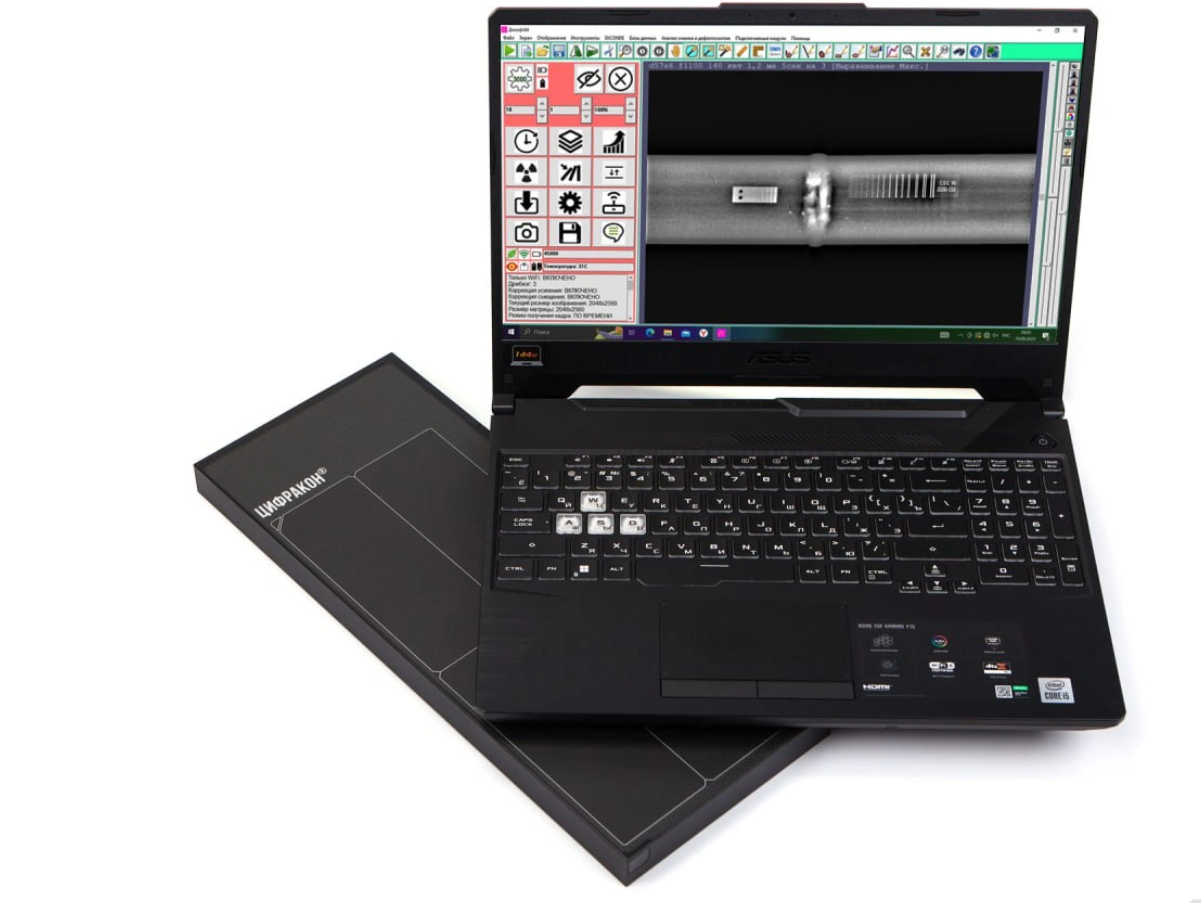

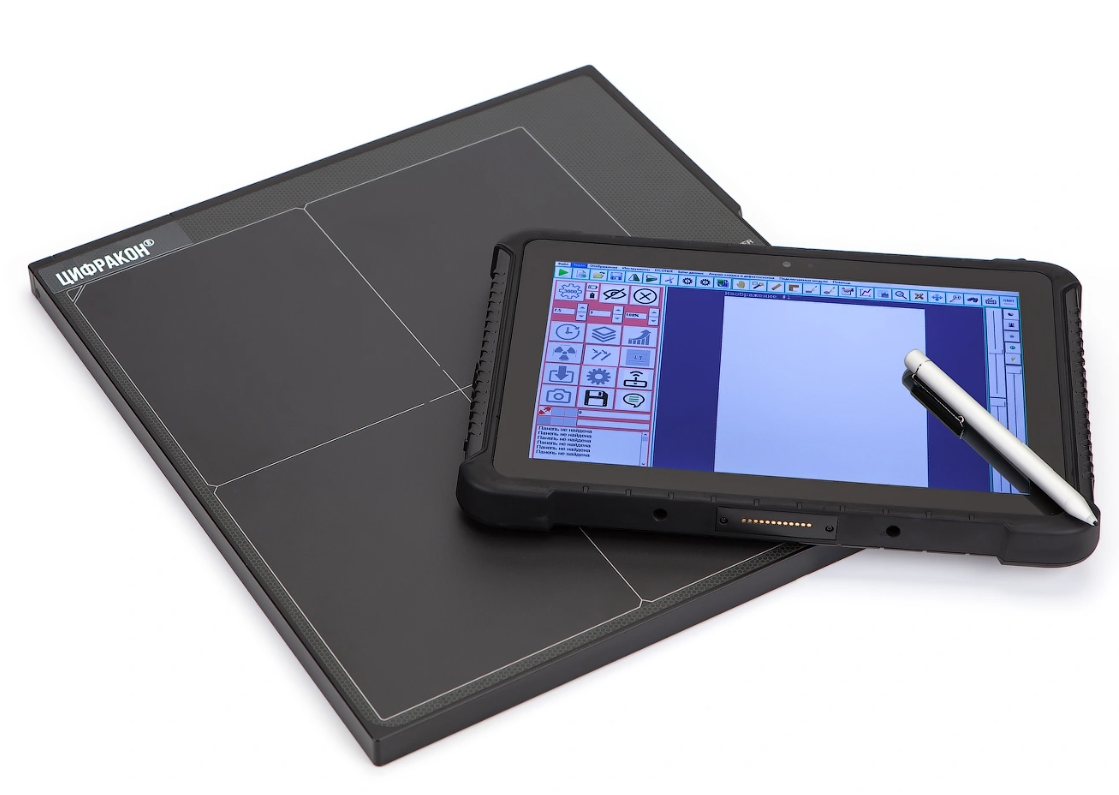

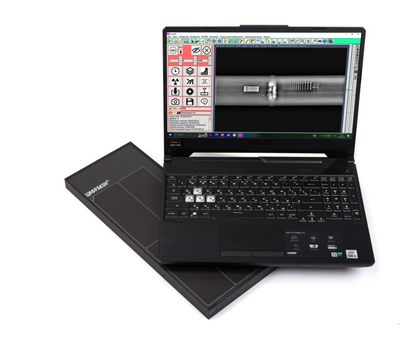

Комплекс цифровой радиографии "Цифракон-К"

Комплекс "Цифракон" предназначен для проведения неразрушающего контроля промышленных изделий с использованием метода прямой цифровой радиографии, позволяет получать высококачественные радиографические снимки в электронном формате без использования расходных материалов.

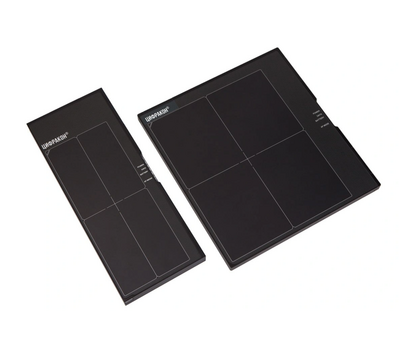

Применение комплекса "Цифракон" осуществляется следующим образом: плоскопанельный детектор устанавливается на объект контроля при помощи магнитной или ременной оснастки. Затем источник ионизирующего излучения размещается на необходимом фокусном расстоянии от детектора.
Рекомендуется устанавливать детектор вплотную к объекту контроля при использовании портативных рентгеновских аппаратов постоянного потенциала или импульсных рентгеновских аппаратов для получения высокого пространственного разрешения даже при большом размере фокусного пятна. С установкой оснастки комплекса справляется один дефектоскопист, время установки обычно не превышает 5 минут, в зависимости от сложности объекта контроля и опыта специалистов.
После установки комплекса на планшете оператора выбирается режим работы детектора, далее напряжение подается на рентгеновский источник. Полученный снимок выводится на экран планшета для дальнейшей расшифровки дефектоскопистом.

Особенности

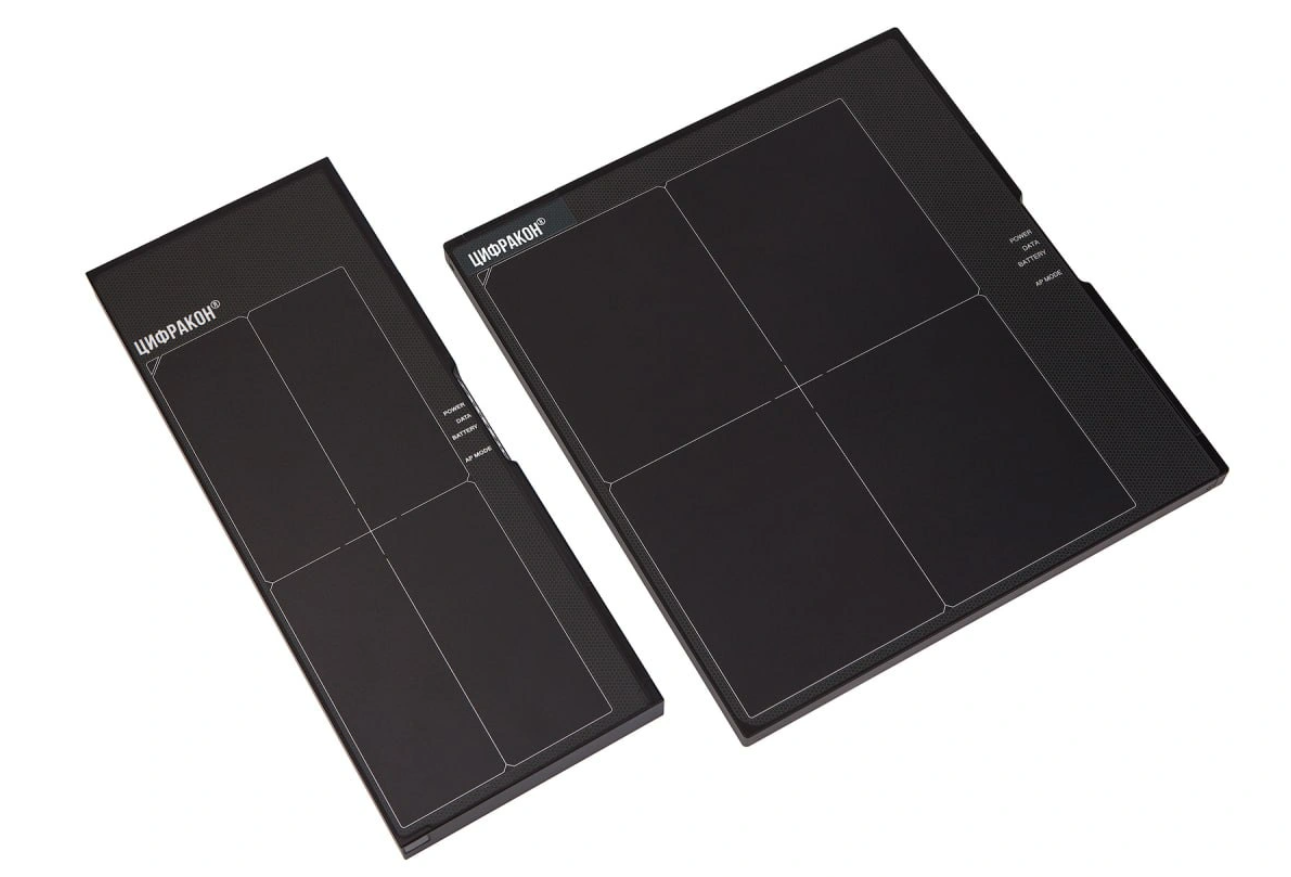

• Использование сцинтиллятора на основе оксисульфида гадолиния (GOS) и светочувствительной TFT-матрицы в детекторе, обеспечивающих высокую чувствительность и быстроту получения снимков.
• Пыле-влагозащищенность корпусов планшета и детектора, обеспечивающая надежность работы оборудования как в полевых , так и в лабораторных условиях.
• Универсальность электропитания, позволяющая комплексу быть подключенным к сети переменного тока или работать от аккумуляторной батареи.
• Два комплекта аккумуляторов для повышения мобильности устройства.
• Возможность проводить контроль на выездных работах только с помощью рентгеновского аппарата, детектора и оснастки, без необходимости наличия проявочной комнаты, дополнительного оборудования и персонала для обработки радиографических снимков.
• Встроенный датчик рентгеновского излучения, запускающий циклы накопления и считывания изображения.
• Возможность накопления кадров в памяти детектора и их последующее объединение при отсутствии связи с планшетом оператора.
• Комплексы "Цифракон" внесены в Государственный Реестр Средств Измерений РФ под регистрационным номером 76931-19.

Преимущества

• Сокращение затрат на радиографический контроль благодаря отсутствию необходимости использования расходных материалов и проявочного оборудования для обработки и хранения радиографических снимков.
• Оперативная оценка результатов контроля, поскольку оператор получает радиографическое изображение непосредственно после экспозиции и может оценить его качество и необходимость дополнительного контроля.
• Широкий динамический диапазон сигнала детектора, позволяющий контролировать изделия различной толщины и сложной формы.
• Возможность создания и поддержки базы данных изображений в формате DICONDE с полной защитой данных.
• Каждое изображение включает информацию об объекте контроля, параметры экспозиции и дату, время и координаты места съемки.

Технические характеристики

• * перечень нетиповых модификаций детекторов можно получить, обратившись к менеджеру
• ** измерение времени работы в диапазоне низких температур осуществлялось непосредственно сразу после того, как детектор вынесли из теплого помещения
• *** технические характеристики планшета могут отличаться от указанных на момент приобретения комплекса и/или могут быть изменены по заказу Покупателя

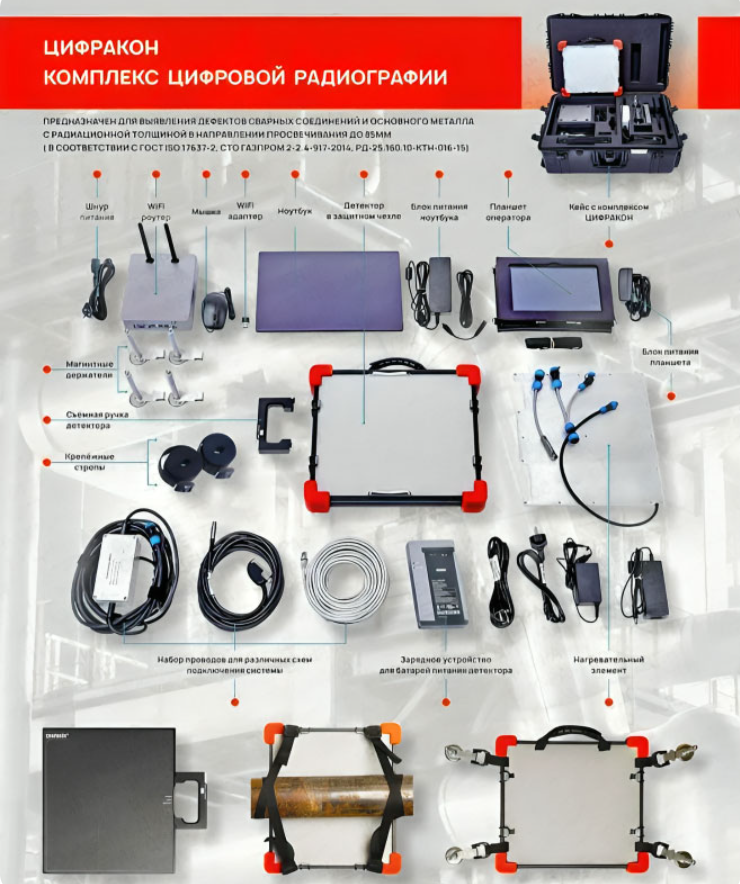

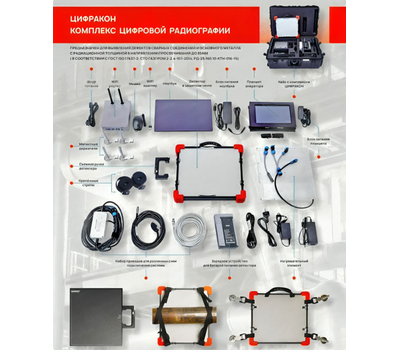

Комплектация

• Детектор в защитном чехле
• Зарядное устройство для батарей питания детектора

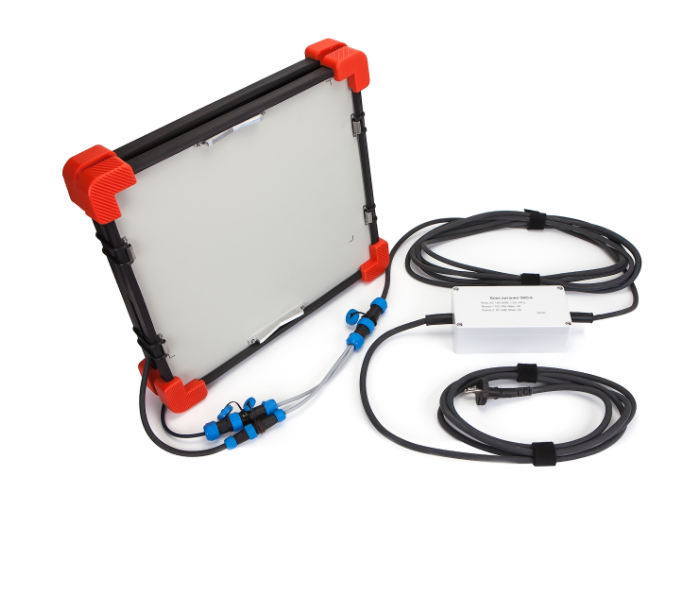

•  Нагревательный элемент
•  Съемная ручка детектора
•  Магнитные держатели
•  Крепежные стропы
•  Ноутбук
•  Блок питания ноутбука
•  Мышка
•  Планшет оператора
•  Блок питания планшета
•  Wifi роутер
•  Wifi адаптер
•  Шнур питания
•  Набор проводов для различных схем подключения системы
• Эталон разрешающей способности Duplex IQI
• Транспортировочный кейс
• Комплект технической документации
