Эталон канавочный АРГО Fe №1 (11), №2 (12), №3 (13) с поверкой СИ

Канавочные эталоны АРГО позволяют определить чувствительность контроля, выполняемого методами радиографии. При этом видимые на рентген-снимке потемнения сравнивают с глубиной канавок эталона. Чтобы определить параметры, используют как визуальные методы, так и денситометр.

Как того требует российский стандарт, для изготовления эталонов используются материалы, аналогичные по химсоставу обследуемому объекту. В отдельных ситуациях допустимо изготовление из материала, показатель радиографического поглощения которого равен либо меньше показателя обследуемого изделия.

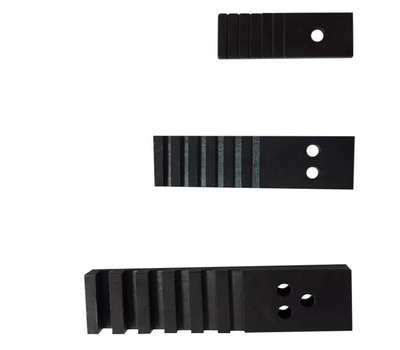

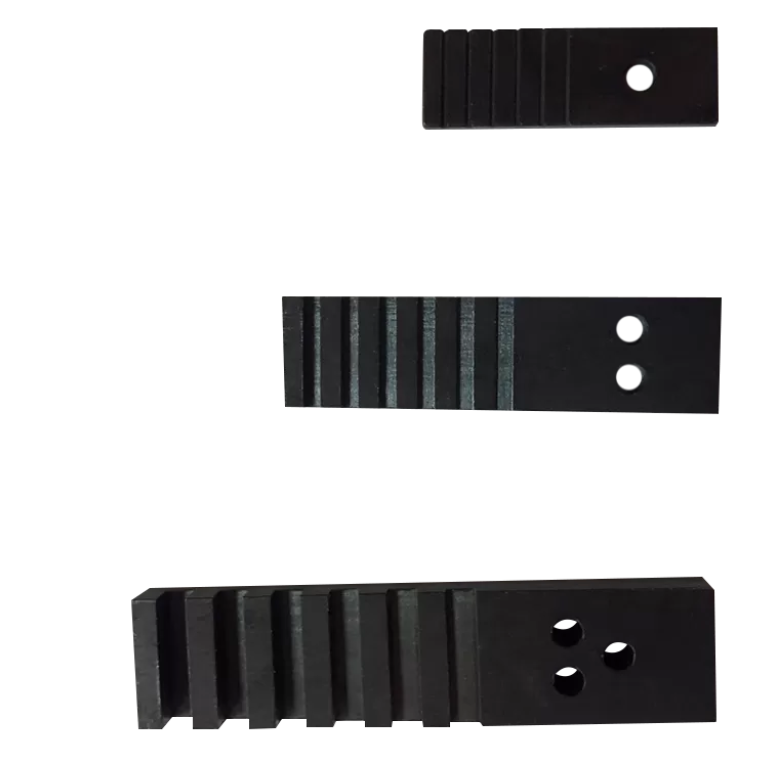

Эталон — это пластина, на которой есть 6 канавок. Она имеет идеальные, резко очерченные дефекты. Глубина каждой последующей канавки увеличивается в 1,39 раза. Общая толщина контролируемого изделия резко меняется в зоне границы, а в реальном металле это происходит постепенно. Также у реальных дефектов неправильная геометрическая форма, наблюдается их рассредоточение. Из-за этого возможно невыявление пор, включений шлака с диаметрами, равными высоте прорези либо диаметру проволоки.

Стандартными являются такие материалы, как никель медь, некоторые виды стали, магний, титан, алюминий. В маркировке содержится логотип, дата изготовления, номер изделия и еще две цифры. Одна из них обозначает материал, использованный для изготовления, вторая – размер.

Канавочные эталоны для оценки чувствительности радиографического контроля маркируются по ГОСТ 7512-82.

После контроля они калибруются сотрудниками службы метрологии, получают калибровочный сертификат.

Межповерочный интервал — не более пяти лет.

Качество продукции подтверждено международным сертификатом ISO 9001.

Изготовление соответствует нормативам российского ГОСТ 7512-82, производится согласно ТУ 4276-025-59316336-2013.

Эталоны внесены в Реестр типов СИ под номером 70634-18.
