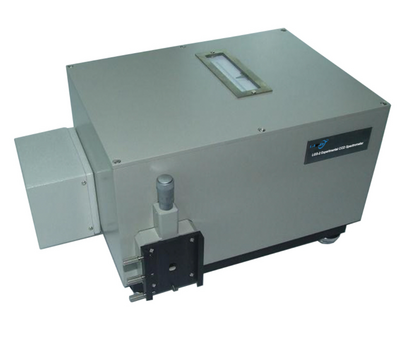

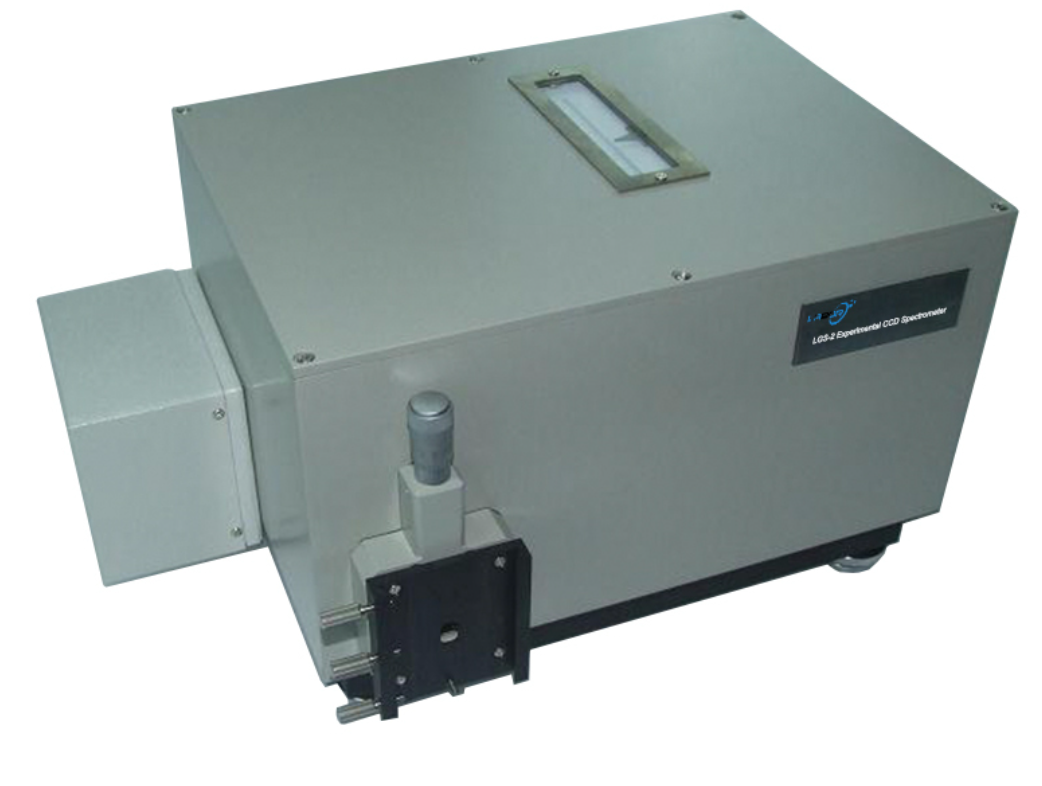

Экспериментальный ПЗС-спектрометр LGS-2

Экспериментальный ПЗС-спектрометр LGS-2 — это измерительный прибор общего назначения. Использование ПЗС-матрицы в качестве приемного устройства значительно расширяет область его применения, обеспечивая возможность сбора данных в реальном времени и трехмерного отображения. Это идеальное оборудование для исследования спектров источников света или калибровки оптических датчиков.

Оптическая схема построена по модели Черни-Тернера. Монохроматор обладает высокой жесткостью конструкции, а оптический путь очень стабилен. Входная и выходная щели (S1 и S2/S3) прямые, их ширина плавно регулируется в диапазоне от 0 до 2 мм. Луч проходит через входную щель S1 (S1 находится в фокальной плоскости коллимирующего зеркала), затем отражается зеркалом M2. Параллельный пучок света падает на дифракционную решетку G. Зеркало M3 формирует изображение дифрагированного света от решетки на S2 или S3 (поворотное зеркало M4 позволяет выбрать выходную щель, S2 или S3). Для сканирования по длине волны в приборе используется синусный механизм.

Предпочтительной средой для работы прибора являются нормальные лабораторные условия. Помещение должно быть чистым, с постоянной температурой и влажностью. Прибор следует размещать на устойчивой плоской поверхности (выдерживающей нагрузку не менее 100 кг), обеспечив свободное пространство вокруг для вентиляции и необходимых электрических подключений.
Описание:
1) Диапазон длин волн
2) Фокусное расстояние
3) Относительное отверстие
4) Точность установки длины волны
5) Воспроизводимость длины волны
6) Уровень рассеянного света
7) ПЗС-матрица
8) Время интегрирования
9) Дифракционная решетка
10) Габаритные размеры
11) Вес

Технические характеристики:

1) 300~800 нм
2) 302,5 мм
3) D/F = 1/5
4) ≤ ±0,4 нм
5) ≤ 0,2 нм
6) ≤ 10-3
7) 2048 ячеек (пикселей)
8) 1~88 ступеней
9) 1200 штрихов/мм. Длина волны блеска 250 нм
10) 400 × 295 × 250 мм
11) 15 кг
