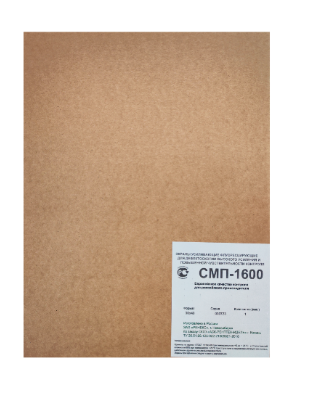

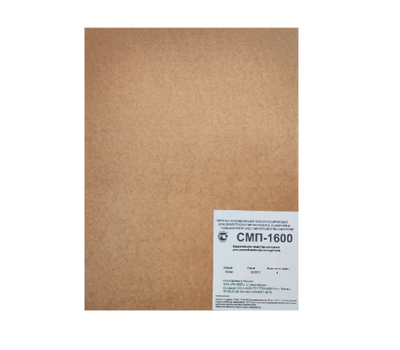

Экраны высокого усиления СМП-1600

Экраны усиливающие флуоресцирующие для дефектоскопии высокого усиления и повышенной чувствительности контроля «СМП-1600» предназначены  для максимального сокращения времени экспозиции при обеспечении высокой детальной чувствительности (класс 1 по ГОСТ 7512-82) при проведении промышленной рентгеновской дефектоскопии  с использованием  технической радиографической пленки.

Отличительные особенности новых экранов:

1.  Экраны СМП-1600 позволяют сократить продолжительность экспонирования примерно в 2,5-3 раза по сравнению с экранами УПВ-2 на рентгеновских пленках AGFA F8 (Р8Ф).

2.  Экраны СМП-1600 обеспечивают чувствительность контроля на уровне 1 класса по ГОСТ 7512-82 (Переиздание: декабрь 1994 г.) и всегда выше, чем при радиографии с УПВ-2 и намного выше, чем с экранами УПВ-3ВУ. Экраны СМП-1600 обеспечивают высокую чувствительность контроля и по проволочному эталону, что для флуоресцирующих экранов всегда является проблемой.

3.  Экраны СМП-1600 обеспечивают разность оптических плотностей изображения канавочного эталона чувствительности и основного металла в месте установки эталона не менее 0,5 единиц оптической плотности, что является обязательным по РД-25.160.10-КТН-016-15 п. 8.4.20.1. (Испытания проводились на рентгеновских аппаратах постоянного потенциала. На снимке изображение имело оптическую плотность порядка 3,0).

4.  Экраны СМП-1600 имеют локальные максимумы в различных диапазонах длин волн, поэтому показывают хорошие результаты с рентгеновскими пленками всех производителей.

5.  Экраны СМП-1600 не деформируются и не трескаются при температурах до -40ºС. Испытания проводились в климатической камере при -40ºС в течение 2-х суток.

6.  Экраны СМП-1600 во всех испытаниях показали результат не хуже экранов FUJI IXG2 по коэффициенту усиления и по чувствительности контроля. Экраны СМП-1600, в отличие от экранов FUJI IXG2, легко гнутся в кассетах, в т.ч. при низких температурах.

7.  Экраны СМП-1600 при напряжениях 200 кВ и более показали результат не хуже экранов AGFA NDT-1200 по коэффициенту усиления и по чувствительности контроля, а при низкой дозе рентгеновского излучения позволяют сократить продолжительность экспонирования не менее чем на 20% по сравнению с экранами NDT-1200 при сохранении чувствительности контроля

Характеристики экранов флуоресцирующих типа СМП-1600

(*) Данные получены при использовании тест-объекта - стальной пластины толщиной 20 мм, на которой располагались эталоны; для фокуса размером 1х1 мм; при напряжении на трубке 130 кВ (р/аппарат РПД-150); с применением при дефектоскопии свинцовых экранов толщиной 0.05 мм для переднего экрана и 0.1 мм для заднего.

Условия хранения и гарантийные обязательства

Экраны СМП-1600 должны храниться в  заводской упаковке при температуре от +5°С до +35°С и относительной влажности 80%  (при +25°С), в окружающем воздухе должны отсутствовать кислотные, щелочные и другие агрессивные примеси.
Гарантийный срок эксплуатации экранов СМП-1600 – 12 месяцев с начала эксплуатации. Датой начала эксплуатации считается  дата приобретения экранов  у изготовителя.
